MISE En PLACE dU CAPTEUR dAnS LA CHAMBRE dE MESURE
Les capteurs ampérométriques sont implantés dans un bloc de polycarbonate transparent appelé ''chambre de mesure'', regroupant
les capteurs nécessaires à la bonne exploitation de l'installation (détection du débit, mesure de la température, mesure ampéromé-
trique de chlore).
Les chambres de mesure sont implantées sur les panoplies avec le Bamophox 194.

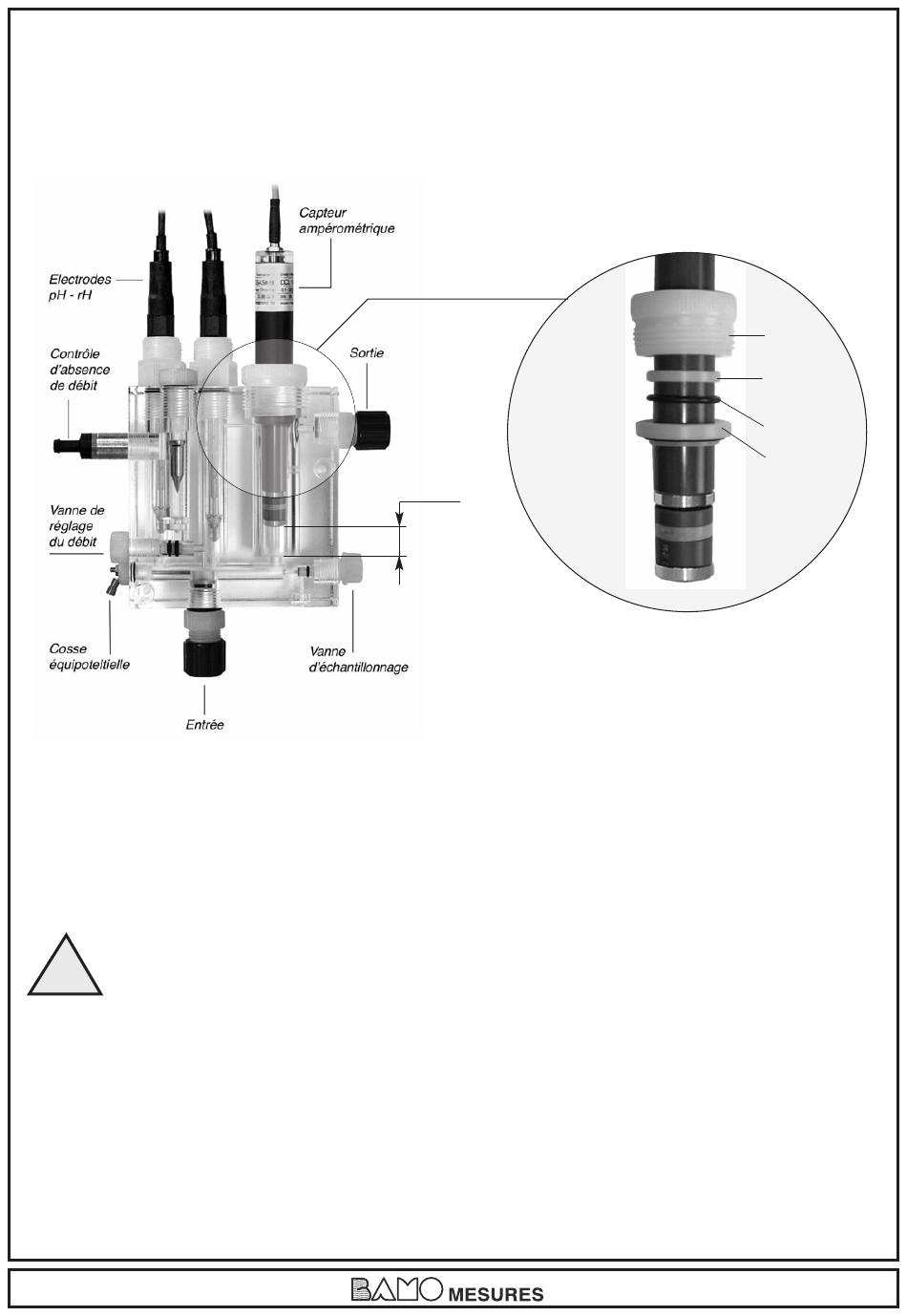

Fig. A
5.1 Procédure de montage du capteur ampérométrique
- Placer le joint torique noir, puis la bague sur le capteur. Poser le capteur dans l'emplacement taraudé 1".
Pour fixer le capteur, serrer avec le raccord de serrage correspondant. S'assurer que le capteur est bien en place, sinon il pourra
sortir de son emplacement sous la pression de l'eau.
- S'assurer qu'il y a un écart d'au moins 10 mm entre la membrane du capteur et le fond de la chambre de mesure.
(Voir Fig. A, ci-dessus)
!
- L'étiquette du capteur doit toujours être lisible.
5.2 Raccordements électriques du capteur
BAMO recommande l'association du BAMOPHOX 194 avec les capteurs ampérométriques de type capteur deux fils en 4-20mA.
Les capteurs utilisent la tension d'alimentation de la boucle pour fonctionner, et ils sont protégés en interne contre l'inversion de polarité.
- Raccorder les deux fils du capteur aux bornes du régulateur BAMOPHOX 194.
(Se reporter à la notice de mise en service du BAMOPHOX 194)
- Sur les appareils équivalents, connecter le capteur à l'entrée 4-20mA, suivant le schéma de raccordement de l'appareil.
193 M0 04 B
27-10-2010
Distance
> 10 mm
Positionnement des éléments,
à respecter, lors du montage
Ecrou
de serrage
Rondelle de
compression
Joint torique
Bague
