3. Montage de l'enrouleur

Note : Dans le cas de l'Open Solar 2 , toutes les étapes suivantes
de montage de l'enrouleur se font avec les contres plaques
fi xées sur les pieds.

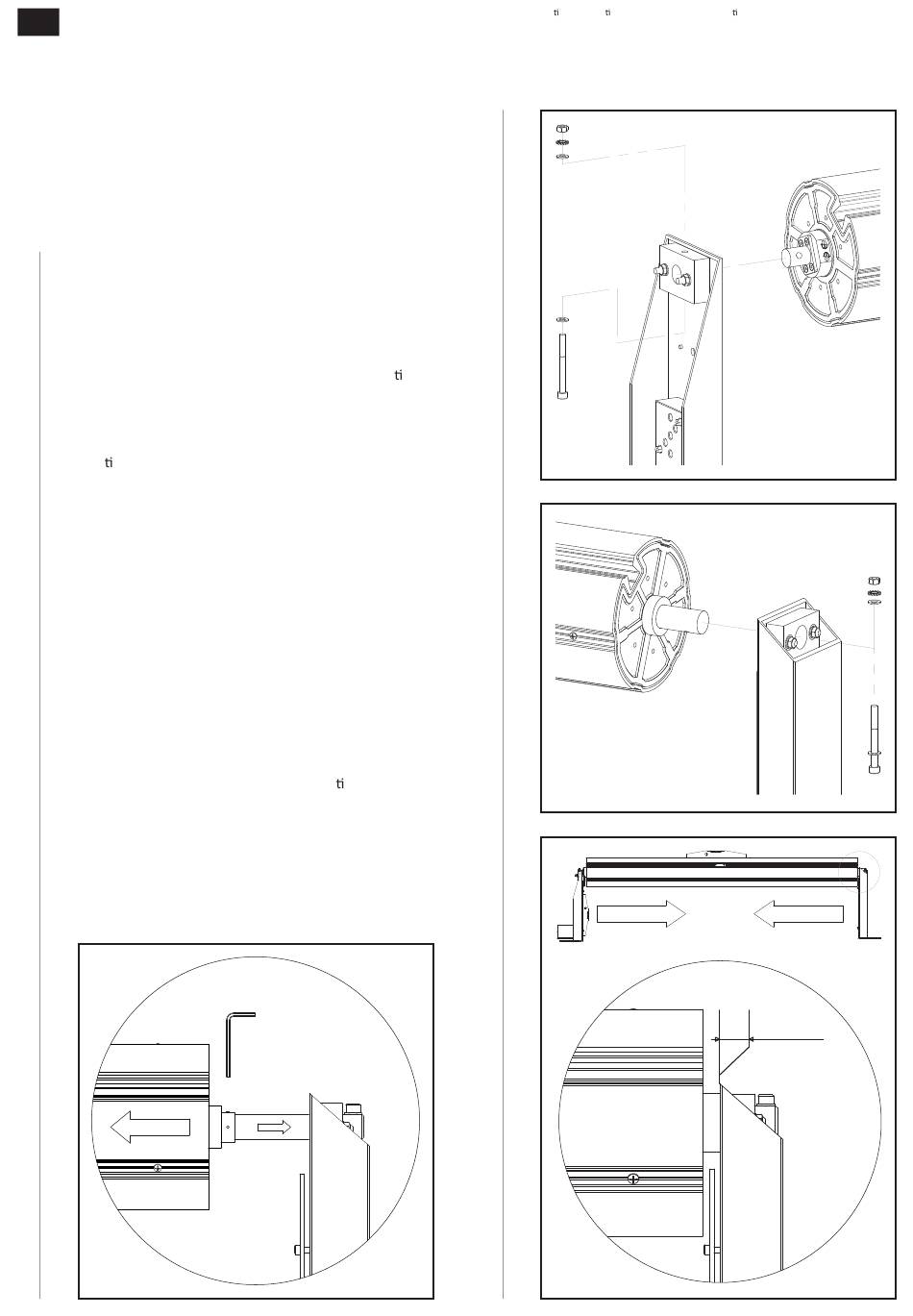

3.1 Assemblage de l'axe sur les poteaux

Fig. 6
3.1.1 Lubrifi er les pièces en contact au moyen d'une
graisse à base de silicone.
3.1.2 Assembler le tube motorisé avec le poteau côté
moteur en insérant l'embout moteur dans le palier
d'axe blanc en prenant soin de placer la sor e de
câble moteur vers le sol et les vis de réglage de fi n
de course vers le ciel.
3.1.3 Goupiller l'embout moteur avec le palier d'axe en
u lisant le boulon M8x80 mm en serrant l'écrou sur
les rondelles au-dessus du palier d'axe.
3.1.4 Passer le câble blanc du moteur par le perçage
prévu à mi-hauteur du poteau pour le connecter à
l'intérieur du pied.
3.1.5 Le débrayage de l'enrouleur consiste à libérer
le câble et à dégoupiller le boulon M8x80 en
accompagnant le déroulement du rouleau.
3.1.6 Fig. 7
Assembler le tube motorisé avec le poteau côté
opposé au moteur en insérant l'arbre palier dans le
palier d'axe blanc et placer le boulon à l'intérieur du
poteau.
3.1.7 Fig. 8
S'assurer que les poteaux sont posi onnés contre
l'axe.
3.1.8 Fig. 9
Si les poteaux ne peuvent pas être positionnés
serrés, installer une bague de blocage, à nous
commander.
Fig. 9
No ce d'installa on du volet de sécurité automa que hors d'eau OPEN Solar Energy - 6/22
Fig. 6
Fig. 7
Fig. 8
0 mm
