6.2. Eléments de branchement du SwitchPilot Extension.
La figure 1 montre, à gauche, le module SwitchPilot Extension.
i) Les sorties numérotées de 1 à 4 offre chacune une sortie relais A et B qui commutent ensemble.
Chaque sortie relais correspond à la sortie appropriée du SwitchPilot. Lorsque la sortie Out A de la
sortie du SwitchPilot est activée, les bornes I et COM de la sortie relais commutent. Lorsque la sortie
Out B du SwitchPilot est activée, les bornes II et COM sont reliées. Les sorties relais se comportent
toujours ici comme des sorties stables.
j) Borne de terre et alimentation U+ (alimentation redressée) pour l'alimentation de moteurs
d'aiguillage à courant continu.

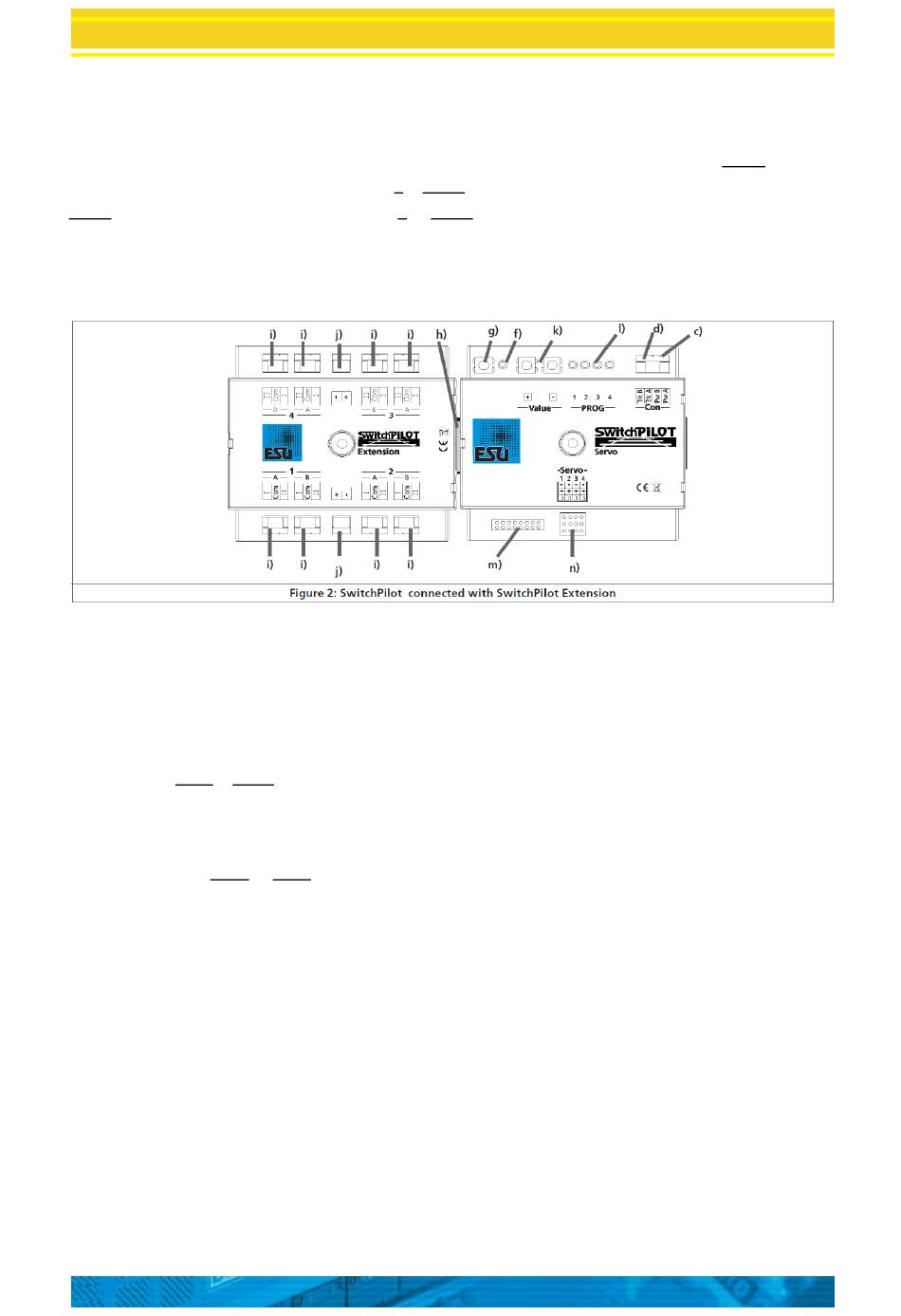

Illustration 2 : SwitchPilot Servo auquel est branché le SwitchPilot Extension.
6.3. Eléments de branchements du SwitchPilot Servo.
L'illustration 2 montre le SwitchPilot Servo raccordé au module facultatif SwitchPilot Extension.
c) Aux bornes Pw A et Pw B on applique la tension d'alimentation du SwitchPilot Servo et de tous les
consommateurs qui y sont raccordés. Vous pouvez utiliser un transformateur AC ou DC ou utiliser
directement le courant digital de la voie.
d) Les bornes à vis Trk A et Trk B du SwitchPilot Servo sont reliées à la sortie de puissance (booster)
de la centrale digitale de laquelle il reçoit ses ordres.
f) La LED est utilisée en même temps que le
g) bouton de programmation pour ajuster l'adresse numérique du SwitchPilot Servo. Ce processus
est décrit dans le chapitre 8.
k) De plus, en utilisant le bouton de programmation de l'unité d'entrée et les boutons '+' et '-' ainsi
que les LEDs, on peut configurer les positions du servo 'A' et 'B' ainsi que la vitesse de rotation.
l) Les LEDs de monitoring servent pendant le réglage des positions de référence du servo ainsi que la
vitesse de rotation via l'unité d'entrée et montre quel servo est configuré. Pour la programmation
avec l'unité d'entrée, voir le chapitre 10.4.
m) Ce connecteur à broches sert à brancher jusqu'à 8 boutons poussoirs externes pour configurer les
positions des servos sans centrale digitale. Pour plus d'information, voire le chapitre 12.
n) Ce bloc de connecteurs à broches sert pour la connexion de quatre servomoteurs (par exemple,
