SMARTPAT COND 7200
4.3 Mise à la terre et liaison d'équipotentialité
La sonde de type SMARTPAT COND 7200 doit avoir un raccordement capacitif à la terre.
Le boîtier de raccordement SJB 200 W-Ex offre une possibilité de mise à la terre.
Consulter le manuel de référence du boîtier SJB 200 W-Ex pour plus d'informations.
Pour le raccordement de la sonde SMARTPAT utiliser exclusivement un câble VarioPin avec fil
de blindage, tel que le câble VP2-S..
4.4 Raccordement du câble à la sonde
AVERTISSEMENT !
Pendant l'installation de l'appareil, veiller à utiliser un équipement de protection contre les
décharges électrostatiques (ESD).
ATTENTION !
L
humidité dans le connecteur doit être évitée! Celle-ci peut entraîner un court-circuit et un
'
dysfonctionnement de la sonde.
Si l
humidité est entrée dans le connecteur, veillez à le sécher avec de l
'
utilisant un sèche-cheveux)

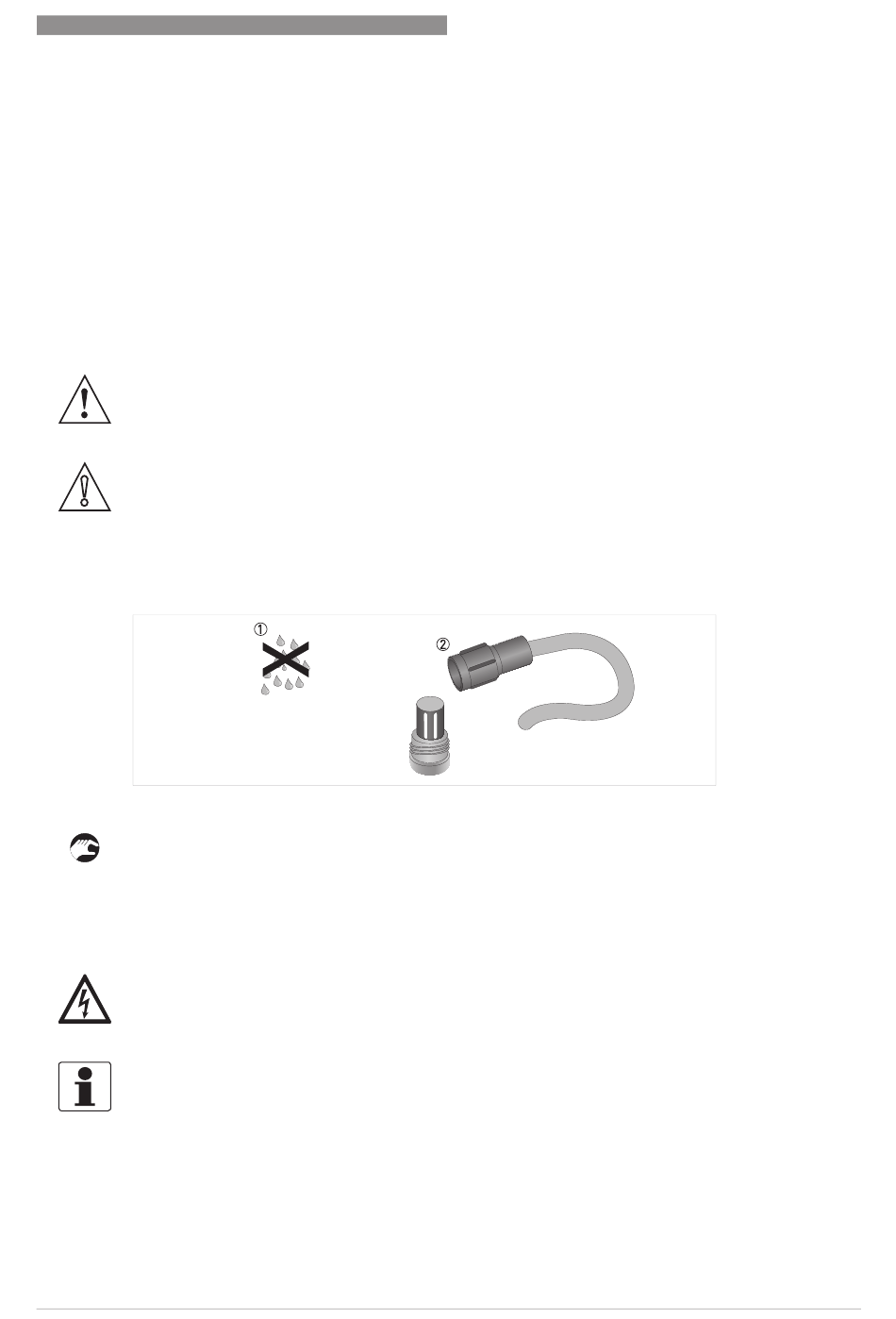

Figure 4-1: Raccordement du câble à la sonde
Raccordement du câble à la sonde
• S'assurer que le câble et le connecteur de sonde sont totalement secs 1.
• Visser le connecteur du câble 2 sur le connecteur de la sonde et le serrer à la main.
4.5 Raccordement du câble de sonde
DANGER !
Toute intervention sur le raccordement électrique doit être effectuée uniquement si
l'alimentation électrique est coupée.
INFORMATION !
The cable glands installed by the manufacturer are designed for a cable diameter of
8 mm...13 mm / 0.31"...0.51". If you are using cables with a larger diameter, you must replace
the manufacturer's cable glands with suitable ones. The operator is responsible for the correct
sealing of cable glands.
01/2017 - 4005799301 - MA SMARTPAT COND 7200 R01 fr
RACCORDEMENT ÉLECTRIQUE
www.krohne.com
4
air (par exemple, en
'
15
