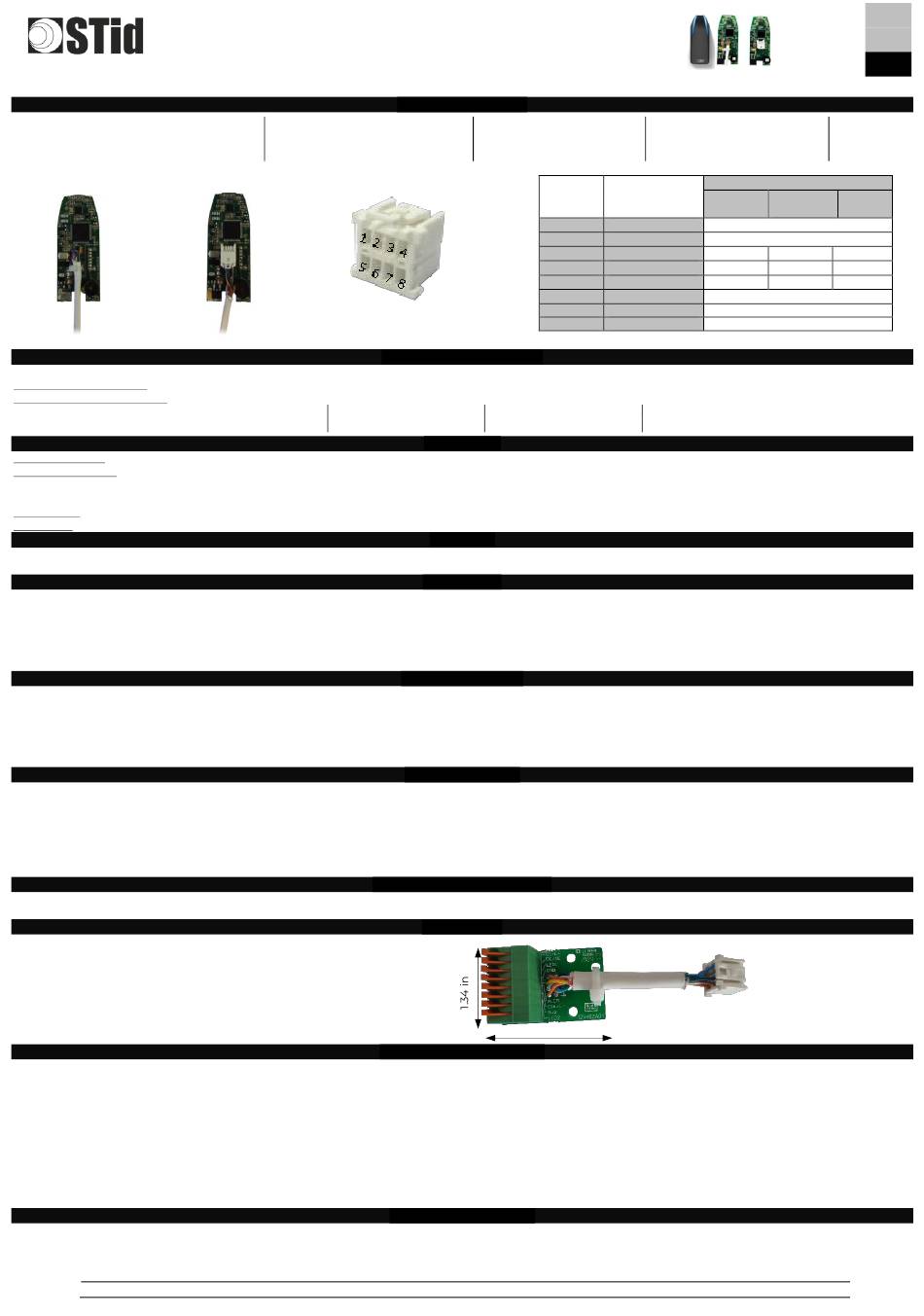

ARC1 Mini Mullion reader
MA1 OEM Module
Installation instructions
ARC1-XY
ARC1S-XY/PH5
ARC1S-XY/BT1
Salida cable: 3 m
A
Utilizar fuente de alimentación AC/DC tipo LPS, fuente de alimentación limitada (según IEC/UL/EN 60950-1 Ed2) o tipo ES1, PS1 (según IEC/UL/EN 62368-1)
Fuente de alimentación:
Consumo máximo a 12 VDC:
Communication:
RS485 (L+ & L-) / TTL (Wiegand / Clock & Data)
Salida de conector:
- 8 terminales de crimpado estampados hembra 28-22AWG (Wurth Electronik 62400113722DEC)
- 8 punto de Vivienda de doble fila tarminal femenino (Wurth Electronik 624008213322)
(utilizar Crimp Hand Tool
Salida cable:
TRANXALARM - 8x0,22mm
Protection:
Lector clasificado IP65.
El funcionamiento del timbre y los LEDs 1 y 2 se pueden programar mediante una tarjeta de configuración (SCB / OCB) o controlarse por el sistema remoto aplicando
un potencial de 0 VDC respectivamente en las entradas
La extracción es detectada por un acelerómetro. Cuando se detecta la extracción, la salida del interruptor (conector J2) proporciona un contacto O/C
para indicar el estado de extracción del lector.
Para R/S 31: la señal de extracción también se transmitirá por la línea "
▪
Para R/S 33 y OSDP
▪
TM
▪
Para W33: el lector realizará las operaciones configuradas a través del protocolo SSCP
Precaución: encienda el lector cuando esté en su posición final para activar el acelerómetro en la posición correcta.
Los lectores R y S son configurables por medio de tarjetas de configuración SCB RFID / virtuales.
Los lectores OSDP
son configurables por medio de tarjetas de configuración OCB RFID / virtuales o por el comando FileTransfer.
TM
- Si el SCB/OCB es compatible con el firmware del lector, el LED se ilumina en verde y el timbre suena 5 veces.
- Si el SCB/OCB no es compatible con el firmware del lector, el LED se ilumina en rojo y el timbre suena por 1 segundo.
- Si la clave de seguridad SCB / OCB es diferente de la clave del lector: no hay reacción.
Precaución: configure sus lectores definiendo su propia clave de empresa.
Al momento del encendido, el lector se encuentra en la fase de arranque:
1.
Activación del LED blanco y del timbre por 100 ms.
Para los lectores de sólo lectura:
2.
Activación del LED según el código de color: rojo = +10, naranja = +5, verde = +1: Indicador de la versión del firmware.
3.
Solo para lector serie R/S: el LED naranja parpadea 20 veces: en espera de una actualización.
4.
Solo para lector Bluetooth
5.
Activación del LED predeterminado (sólo lectura: parpadeo azul, OSDP
Precaución: en el encendido de Bluetooth (BT1 / BT2) del lector, asegúrese de que no haya nada en un área de al menos 10 cm/ 3.94 in alrededor del lector (por
ejemplo, ninguna mano delante del lector ...).
Conexión
- Presiona la parte naranja para abrir.
- Inserte el cable.
- Suelte la parte naranja.
- Comprobar que el cable esté correctamente enganchado.
▪ El voltaje de suministro en los conectores del lector debe estar entre +9 VDC y +15 VDC.
▪ Mantenga el lector alejado lo más posible de los cables de transmisión de datos, o de la fuente de alimentación, ya que pueden causar interferencias dependiendo
del nivel de potencia de radiación y/o de la proximidad al lector.
▪ Distancia recomendada entre 2 lectores: plano paralelo: 30 cm. Mismo plano: 40 cm. Plano perpendicular: 30 cm.
▪ Distancia recomendada entre 2 lectores Bluetooth
▪ Coloque el lector a una altura de menos de 2 metros (Norma UL / IEC 62368).
▪ Si el lector se instala en una superficie metálica puede tener una reducción en la distancia de lectura.
▪ Utilice una ferrita (2 vías) para el cable (alimentación y datos).
▪ Por su diseño, el lector puede instalarse en interiores y exteriores.
▪ ANTES de encender, conecte los cables o el conector del lector. Antes de desconectar los cables o el conector del lector, apáguelo.
▪ Temperatura ambiente de funcionamiento: -20 °C a +70 °C.
Para las señales de datos, las resistencias
una óptima distancia entre el cableado.
STid reserves the right to make change without notice, for the purpose of product improvement.
Lecteur Etroit ARC1
Module OEM MA1
Notice d'installation
MA1-XY
MA1S-XY/PH5
MA1S-XY/BT1
B
Rango: +9 VDC a +15 VDC
ARC1-XY: 130 mA
ARC1S-XY /PH5: 140 mA
MA1-XY: 130 mA
MA1S-XY /PH5: 140 mA
WURTH ELEKTRONIK
– lg 3.05m
2
"Led 1"
: el lector realizará las operaciones configuradas con la tarjeta de configuración.
: Activación del LED fijo blanco durante la inicialización de Bluetooth.
®
®
: 2 metros cualquiera de los dos planes.
pull-up
de 10k en V
in
© STid - 20 PA des Pradeaux FR13850 Gréasque - NI1110A10- Page 5 sur 6 - Ed. 06/04/2022
Lector Estrecho ARC1
Módulo OEM MA1
Procedimiento de instalación
conforme con
Referencias del producto
X:
1: Salida TTL
3: Salida RS485
Output
Características de alimentación
Normal: 12 VDC
ARC1S-XY /BT1: 150 mA
MA1S-XY /BT1: 150 mA
Características
600624228220)
Timbre / LED
,
"Led 2
" y
"Timbre"
o controlarse por el protocolo de comunicación del lector (SSCP
Anti-extracción
D1/Data
". Esta función es configurable por medio de tarjeta.
Configuración del lector
Secuencia de arranque
: extinguida; si no hay una configuración específica del cliente).
TM
Precaución para el lector Bluetooth
Opción TBLOCK
Sistema
0.94 in
Precauciones para la instalación
Ejemplo: Referencia 74271222 WURTH ELEKTRONIK.
Cableado de pull-ups en TTL
(tensión de alimentación del lector) están pre-equipadas en el sistema electrónico del lector para
NOM-024 -SCFI-2013
Y:
A cable
B cable con conector
Wiegand
Conector
Cable
4
Marrón
5
Rojo
2
Gris
1
Azul
6
Amarillo
3
Verde
8
Naranja
7
Blanco
®
.
US
FR
ES
Tipo
Clock &
RS485
Data
0 Vdc
+Vcc (+9 Vdc a +15 Vdc)
D0
Código
NC
D1
Data
L+
Clock
Clock
L -
Led 1
Led 2
Timbre
/ OSDP
).
®
TM
➔ Lector
