Raccordement Des Câbles - Cisco Webex DX80 Guide D'installation

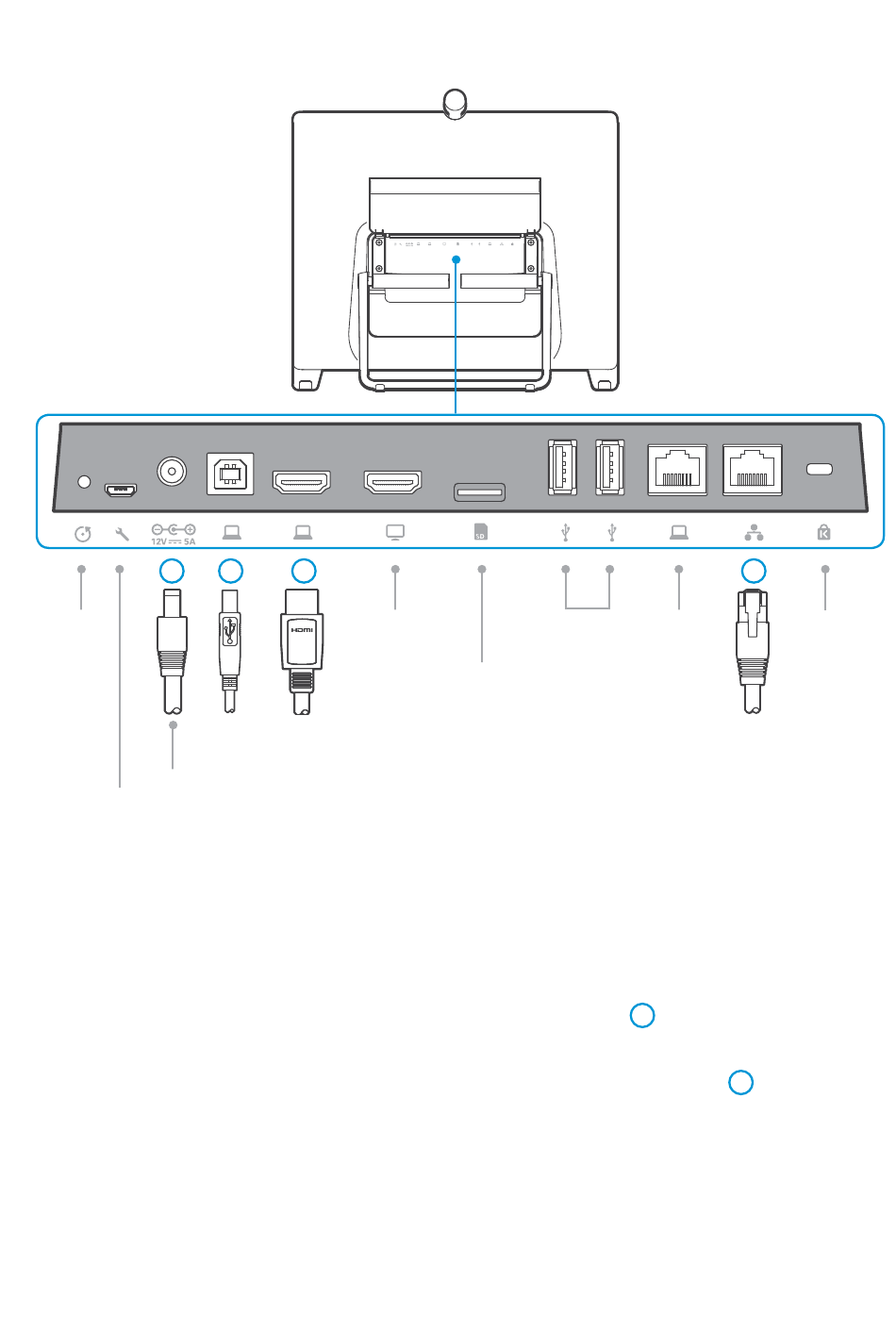

Raccordement des câbles
2
Trou de
réinitialisation
aux
paramètres
d'usine
Alimentation
Port
de service
1. Avant de connecter le câbles, posez le DX80 face vers le bas sur une surface plane.
Veillez à ce qu'aucune contrainte ne s'exerce sur la caméra faute de quoi elle risque
d'être endommagée.
2. Soulevez le couvercle afin d'accéder au panneau des connecteurs. Faites passer les
câbles sous la barre de protection.
3. Connectez le câble Ethernet (A) entre le connecteur réseau
murale.
4. Connectez l'adaptateur et le câble d'alimentation fournis (B) au DX80
prise de courant.
5. Tirez le support, placez le DX80 dans une position verticale et réglez l'angle. Le
support est difficile à déplier les premières fois.
Si vous souhaitez utiliser la même prise réseau murale pour votre ordinateur et le DX80,
il vous suffit de connecter votre ordinateur au port réseau ordinateur du DX80 et relier
le DX80 à la prise réseau murale (voir étape 3).
3 4
Sortie HDMI
(non utilisée)
USB Entrée
Type B HDMI
USB
Logement
de carte
Micro-SD
1
Réseau Verrou
ordinateur Kensington
Réseau
1 et une prise réseau
2
et à une
