Les humidificateurs à radiateurs de type HeaterLine 60-90 sont
des appareils double, donc deux humidificateurs séparés. Le
signal de régulation et le signal de libération sont raccordés à
l'appareil de guidage. Les lignes de raccordement entre
l'appareil de guidage et l'appareil suivant sont réalisées en
usine. L'appareil suivant reçoit ainsi de l'appareil de guidage un
signal de réglage et le signal de libération transmis (sans
potentiel).

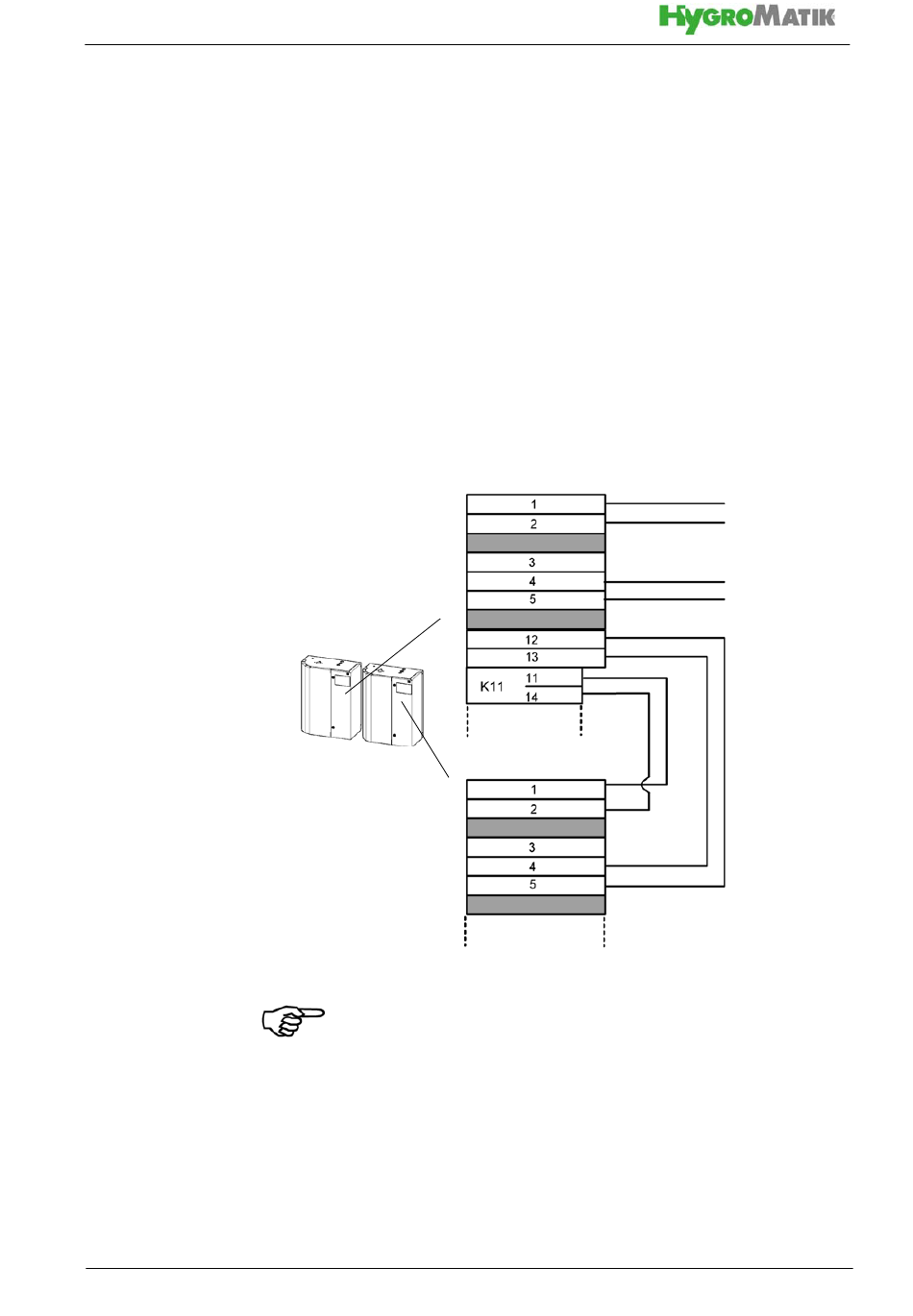

La câblage du signal de régulation et du signal de libération pour
les appareils double de type HL60-90 doit être réalisé de la
manière suivante :
réglette de
serrage de
l'humidificateur
de guidage
réglette de
serrage de
l'humidificateur
suivant
(esclave)
Remarque : La commande du 2ème cylindre à vapeur est une
commande Basic de série (= carte-mère et plaque de montage
avec 5 LED pour la sortie des données). La commande du 1er
humidificateur à vapeur peut être une Basic, une Comfort ou
une Comfort Plus. Les modifications de paramétrage sur la
commande du 2ème cylindre à vapeur s'effectuent selon les
descriptions du chapitre « Commande Basic ». A cette fin, veiller
à ce que les cavaliers A, B et C ne soient pas enfichés et que
cela ne puisse pas être modifié également.
signal
de libération
signal
de régulation
(par ex.
0-10V DC)
lignes de
raccordement
