Vous pouvez modifier la hauteur de la hotte aspirante à l'aide des équerres de
montage. Les crochets situés sur le corps de la hotte vous permettent de l'accrocher
avant le montage définitif.
Une fois le corps de la hotte monté sur les équerres de montage, fixez les verres
LED fournis avec l'appareil comme illustré dans fig. 7.5 et 7.6. Pour ce faire, placez
les bords métalliques des verres LED dans les fentes de la hotte aspirante en veillant
de passer d'abord le câble par l'orifice du corps de la hotte et de passer, ensuite, les
filetages des verres LED dépassant des bords métalliques dans les deux orifices de
chaque côté. Prenez les vis à ailettes fournies avec l'appareil et fixez-les sur les
filetages des verres LED. Vissez les bords métalliques des verres LED sur la face
inférieure de la hotte aspirante avec 2 vis chacun. Connectez les deux fiches des
verres LED aux fiches correspondantes dans la hotte aspirante (fig. 7.7 / 7.8) et
fixez-les à l'aide du système de fixation déjà monté sur le câble à l'intérieur de la
paroi extérieure de la hotte aspirante, en enlevant la bande et en l'appuyant contre la
paroi de la hotte.

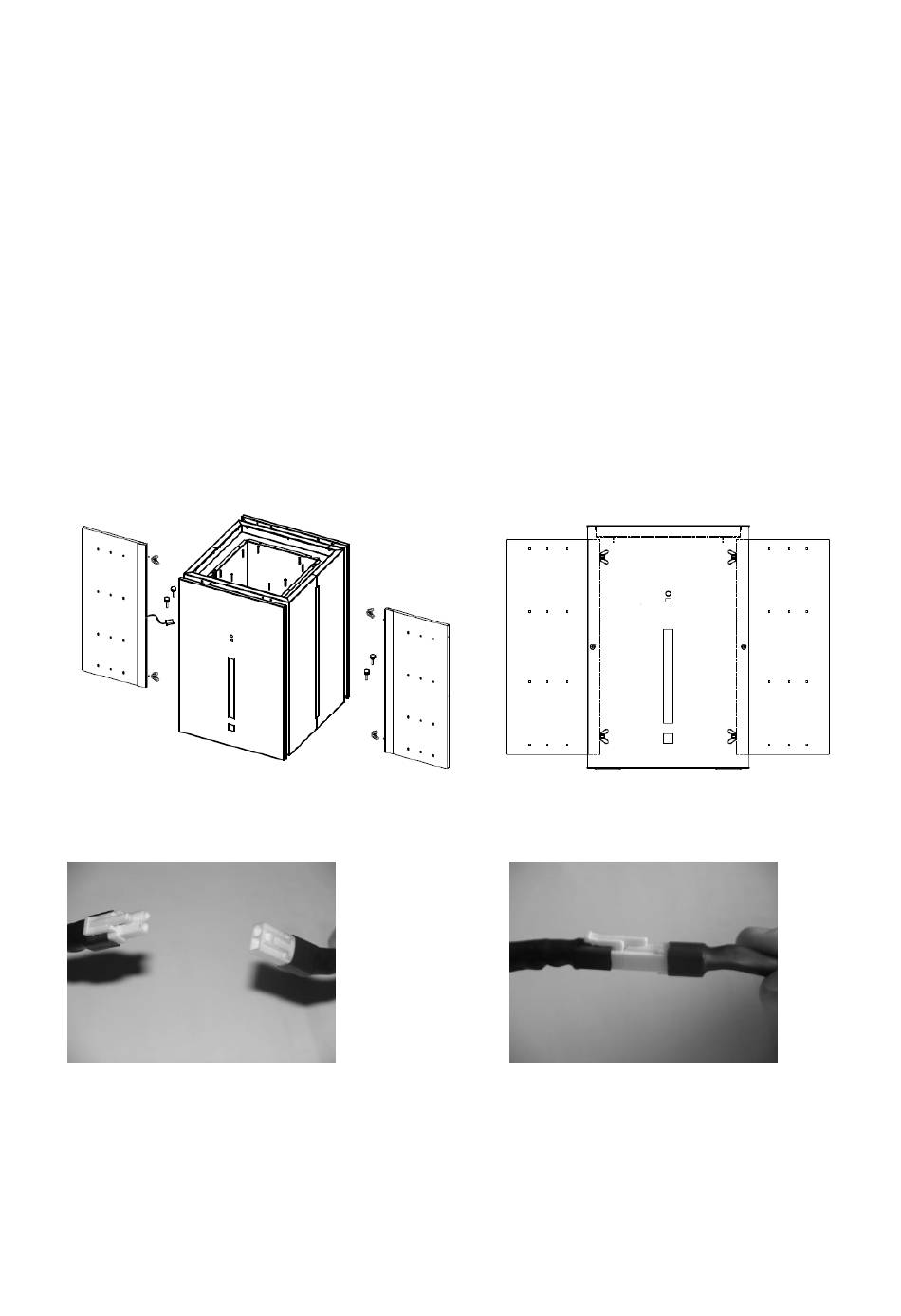

Fig. 7.5 Fig. 7.6
Fig. 7.7 Fig. 7.8
