• raccorder les conducteurs au borne de l'interphone;
• reposer le capuchon de l'interphone;
• brancher
les
conducteurs
correspondantes de la boîte de connexion.

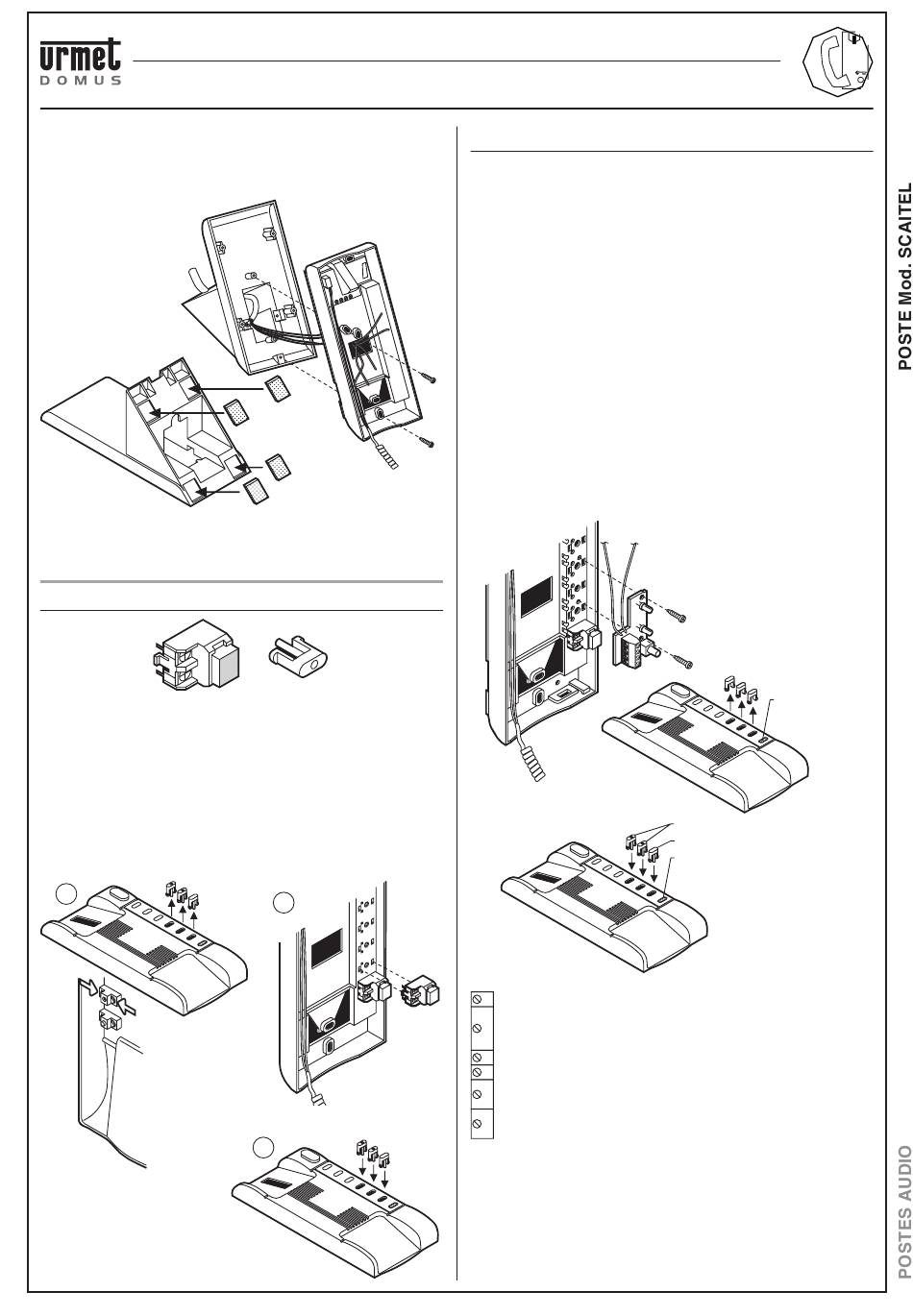

ACCESSOIRES POUR POSTE SCAITEL
TOUCHES SUPPLEMENTAIRES Réf. 1132/55
Les touches individuelles à appliquer sur les interphones Réf. 1132/1
et Réf. 1132/41 sont livrées dans un kit de 10 unités.
Pour installer une touche supplémentaire sur les interphones
Mod. 1132, procéder comme suit:
1. sur le capuchon de l'interphone, retirer le cache de la fausse touche
à l'endroit où l'on souhaite installer la touche supplémentaire
(appuyer sur les deux ailettes de retenue du cache et les pousser
vers l'extérieur);
2. insérer la touche par encliquetage sur la base de l'interphone;
3. positionner le nouveau cache de commande de la touche sur le
capuchon.
1
INTERPHONES - VIDEOPHONES: Manuel Technique des Produits
POSTE Mod. SCAITEL
ACCESSOIRES POUR POSTE SCAITEL
de
l'installation
aux
bornes
2
3
KIT MUTE + DIODES
Remarque: le kit Mute + diodes est disponibles dans deux versions:
Réf. 1132/52 et Réf. 1132/56. Le dispositif Réf. 1132/56
comporte, pour la masse d'alimentation du kit, une borne
au lieu d'un câble soudé sur le circuit comprimé.
Ces deux accessoires sont tout à fait équivalents en
termes de fonctionnement et de montage à l'intérieur de
l'interphone.
Le kit Mute + diodes permet d'obtenir les services suivants:
• possibilité d'exclure la tonalité d'appel (condition "privacy") avec
signal par diode verte;
• contrôle de la porte d'entrée ouverte par diode rouge.
Cet accessoire doit être installé à l'intérieur de l'interphone à 1 touche
Réf. 1132/1 ou /41 et occupe l'espace de 3 touches supplémentaires.
Pour le montage, procéder comme suit:
• visser le circuit imprimé sur la base de l'interphone, dans la position
indiquée;
• retirer les trois caches des fausses touches correspondantes sur le
capuchon;
• positionner la touche et les deux caches pour les diodes (livrés de
série) dans l'ordre indiqué;
• ensuite, réaliser les branchements, en se reportant aux schéma
inclus dans le kit.
Rz
Signal d'appel depuis plaque de rue
Ouverture porte directement par la touche d'appel (si
commutateur sur OFF et à condition d'avoir ajouté un
R
relais Réf. 788/21: voir schéma SC101-0289)
+
Positif d'alimentation diodes (12Vcc)
AP
Contrôle de porte ouverte
Masse d'alimentation (dans la version Réf. 1132/52, il
10
s'agit d'un câble soudé sur le circuit imprimé)
Câble soudé sur le circuit imprimé pour le raccordement
CA
au haut-parleur de l'interphone
Touche
déjà présente
Cache pour diode
Touche à ajouter
Touche déjà présente
sect.3a −−−−
11
