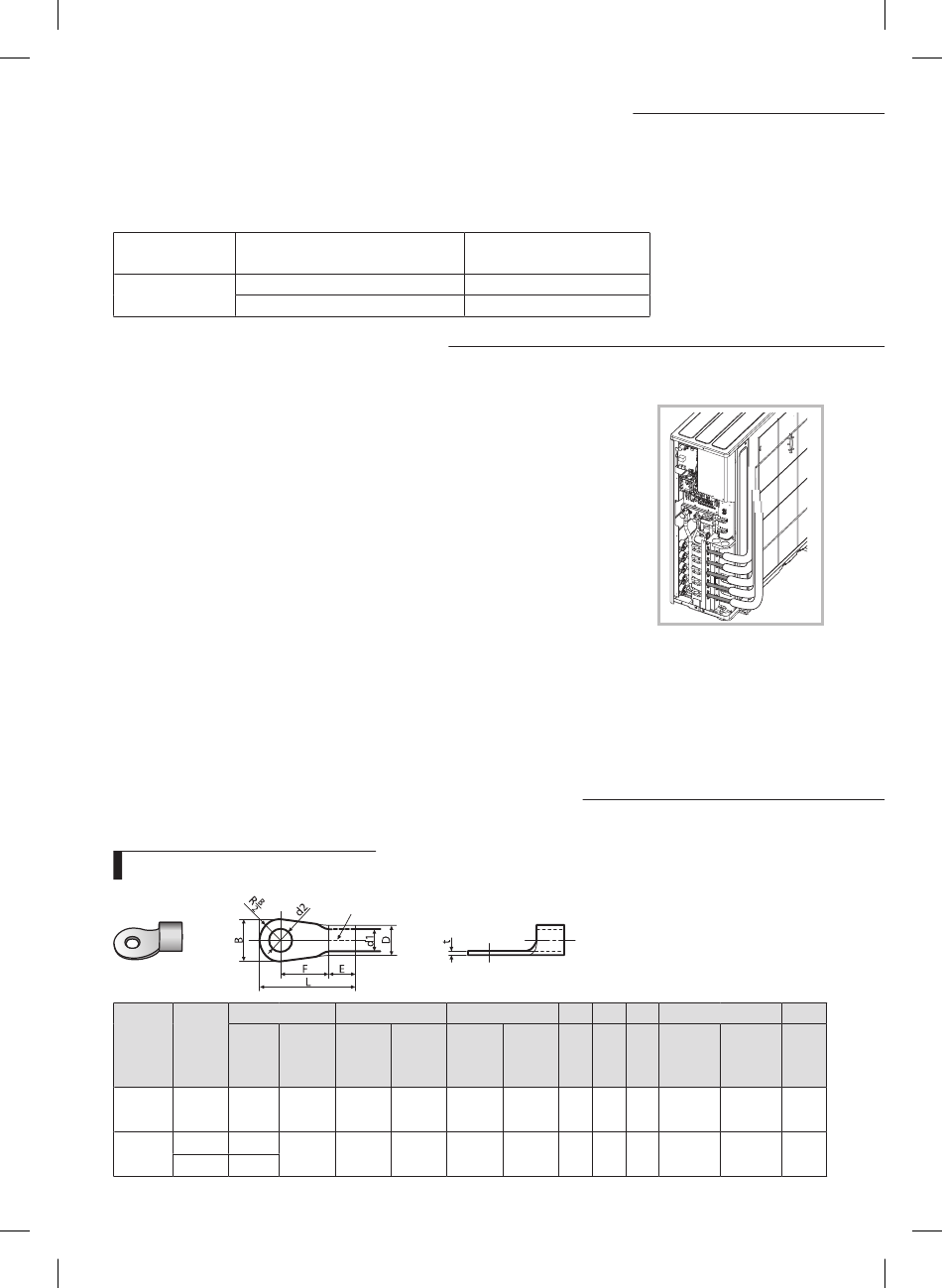

Charge de réfrigérant supplémentaire
A
Si vous installez une longueur de tuyau excessive, ajoutez 20g de réfrigérant par mètre ;
Référez-vous au tableau ci-dessous.
Référez-vous au manuel de maintenance pour plus de détails sur cette opération.
Modèle
RJ100F5HX **
AJ100FCJ5 **
A
O pération de pompage
POMPAGE (avant de déconnecter les connexions de réfrigérant pour réparation
d'unité, enlevez ou retirez)
Le pompage est une opération qui pour but de collecter tout le réfrigérant du système
dans l'unité extérieure. Cette opération doit être réalisée avant de déconnecter le tuyau
de réfrigérant dans le but d'éviter une diffusion du réfrigérant dans l'atmosphère.
1.
fermez toute valve de liquide avec une clé Allen.
2.
Mettez en marche le système en mode froid avec le ventilateur fonctionnant
à grande vitesse. (le compresseur va immédiatement démarrer, sachant que 3
minutes se sont écoulées depuis le dernier arrêt).
3.
Après 2 minutes de fonctionnement, arrêtez les valves d'aspiration à l'aide de la clé
hexagonale
4.
Eteignez le système et l'interrupteur d'alimentation principale.
5.
Déconnectez les tuyaux. Après déconnexion, protégez les valves et extrémités de
tuyau de la poussière.
6.
Des dommages au compresseur peuvent survenir si il fonctionne à une pression
d'aspiration négative.
※ Le design et la forme sont sujets à changement selon le modèle.
Méthode de connexion des câbles
Sélection de la taille des câbles
Dimensions
Dimensions
nominales pour
nominales
Dimension
les câbles
pour les vis
standard
2
(mm
)
(mm)
(mm)
0.75~1.5
4
6.6
4
8.5
4
4
9.5
12
RJ100F5HXEA_IM_F_32978A(4).indd 12
Longueur totale de tuyau de
connexion (L)
LT ≤ 40m
LT>40m
Soudure argentée
B
D
Dimension
Tolérance
Tolérance
standard
(mm)
(mm)
(mm)
+0.3
±0.2
3.4
-0.2
+0.3
±0.2
5.6
-0.2
Ajout de réfrigérant
Sans charge
(LT- 40m)x20g
d1
E
F
Dimension
Tolérance
Minimum Mi n i m um Maxi m ale Dimension
standard
(mm)
(mm)
1.7
±0.2
4.1
6
3.4
±0.2
6
5
L
d2
t
Tolérance
Minimum
standard (mm)
(mm)
16
4.3
±0.20
0.7
20
4.3
±0.20
0.9
2012-10-25 오후 5:23:36
