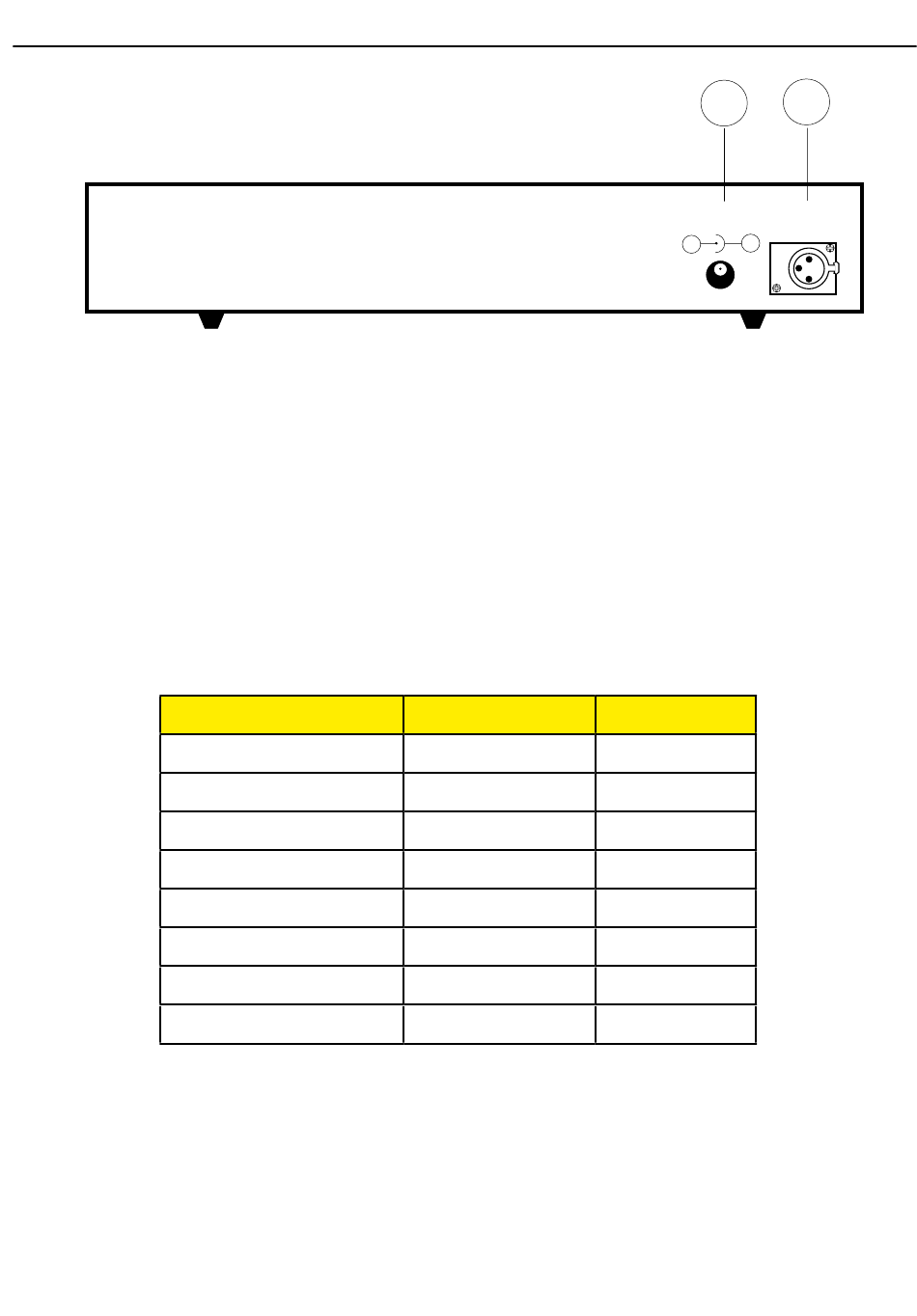

Panneau arrière:
1- Alimentation
Entrée 9V DC de l'alimentation. Connecter le secondaire du transformateur livré avec l'appareil à cette entrée.
2- DMX OUT
Sortie DMX 512 par fiche XLR. Le branchement de la fiche doit être réalisé de la manière suivante:
PIN1=Masse PIN2=Data - PIN3=Data +.
5 - Assignation des effets
Afin de faire fonctionner les effets sur le E-PAD, il faut impérativement qu'ils soient assignés selon la description du
tableau ci-dessous. Deux adresses sont valides par type d'appareil.
TYPE D'APPAREIL
MVH 930
RAY 250 (360°)
RAY 250 (180°)
SCN 930
SCN 950
GEL 550
CCH-850
CCH-950
E-PAD - Pédalier DMX pour effets robotisés
ADRESSE 1
001
051
022
151
101
135
208
212
2
1
DC 9V
DMX OUT
+
-
ADRESSE 2
011
065
030
159
109
139
N/A
N/A
Page 5
