Supports de module DIMM
La carte mère est équipée de quatre supports DIMM, deux par canal. Ces supports sont identifiés
XMM1, XMM2, XMM3 et XMM4. Les supports XMM1 et XMM2 correspondent au canal A ; les supports
XMM3 et XMM4 correspondent au canal B.

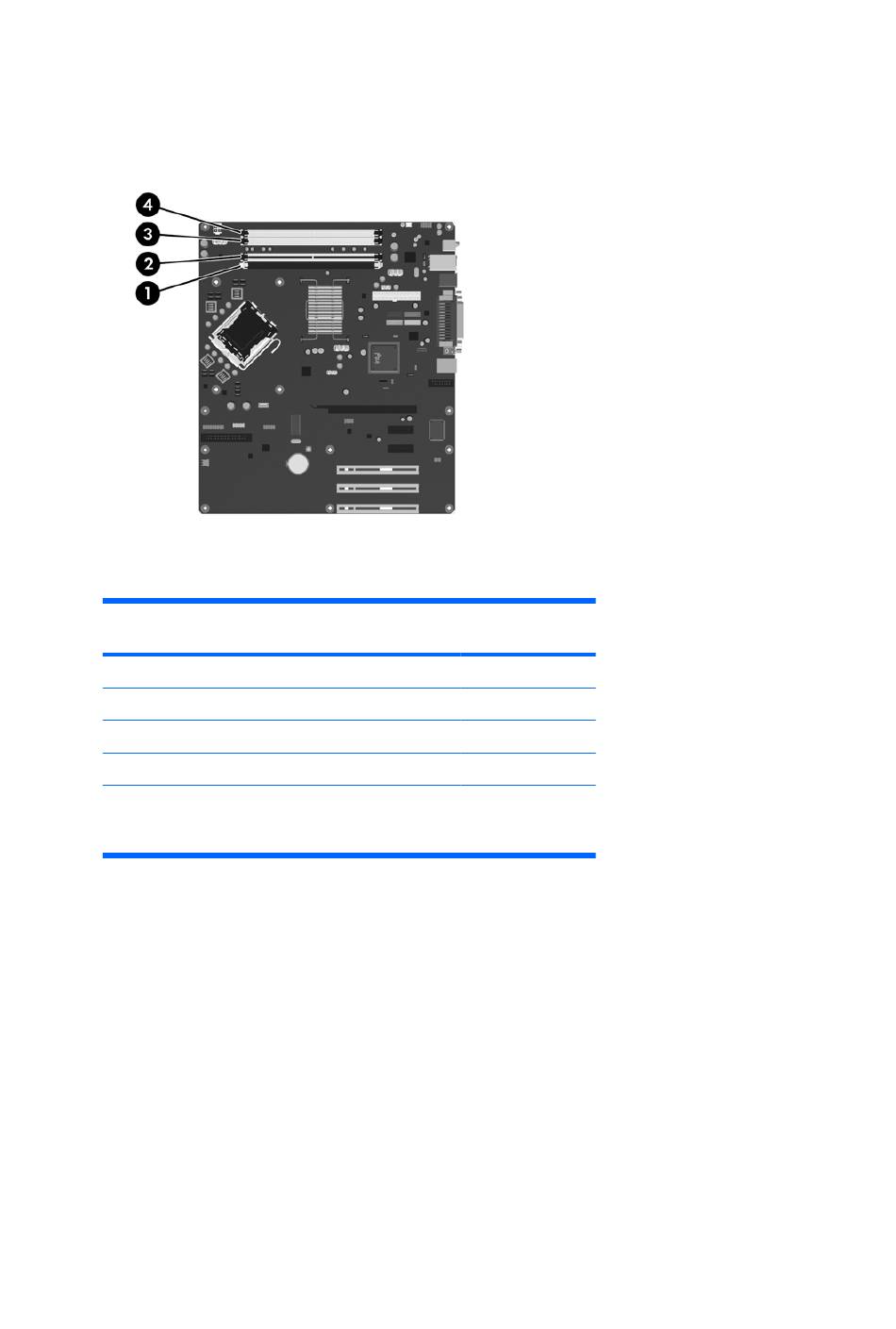

Figure 2-7
Tableau 2-1
Repère
1
2
3
4
REMARQUE :
le système affichera un message d'erreur indiquant qu'un module mémoire doit
être installé dans le support noir.
Le système fonctionnera automatiquement en mode à un canal, à deux canaux ou flexible, en fonction
de la position des modules DIMM.
●
Le système fonctionne dans le mode à un canal si les modules DIMM sont installés dans les
supports d'un même canal.
●
Le système fonctionnera en mode performant entrelacé à deux canaux si la capacité totale des
modules DIMM du canal A est égale à celle des modules du canal B. Cependant, la technologie
et la capacité des modules peuvent être différentes entre les deux canaux. Par exemple, si le canal
A comporte deux modules DIMM de 512 Mo et le canal B un module de 1 Go, le système
fonctionnera en mode entrelacé.
●
Le système fonctionnera en mode flexible entrelacé si la capacité totale des modules DIMM du
canal A n'est pas égale à celle des modules du canal B. En mode flexible, le canal doté de la
quantité la plus faible de mémoire décrit la capacité totale de mémoire attribuée aux deux canaux
et le reste est alloué à un canal unique. Pour obtenir une vitesse optimale, les canaux doivent être
équilibrés afin que la quantité la plus élevée de mémoire soit répartie entre les deux canaux. Si un
canal dispose de plus de mémoire que l'autre, la plus grande quantité doit être attribuée au canal
FRWW
Emplacement des supports DIMM
Emplacement des supports DIMM
Description
Support XMM1, canal A
Support XMM2, canal A
Support XMM3, canal B
Support XMM4, canal B
Un module DIMM doit occuper le support DIMM1 noir. Sinon,
Couleur du
support
Noir
Blanc
Blanc
Blanc
Installation de mémoire additionnelle
