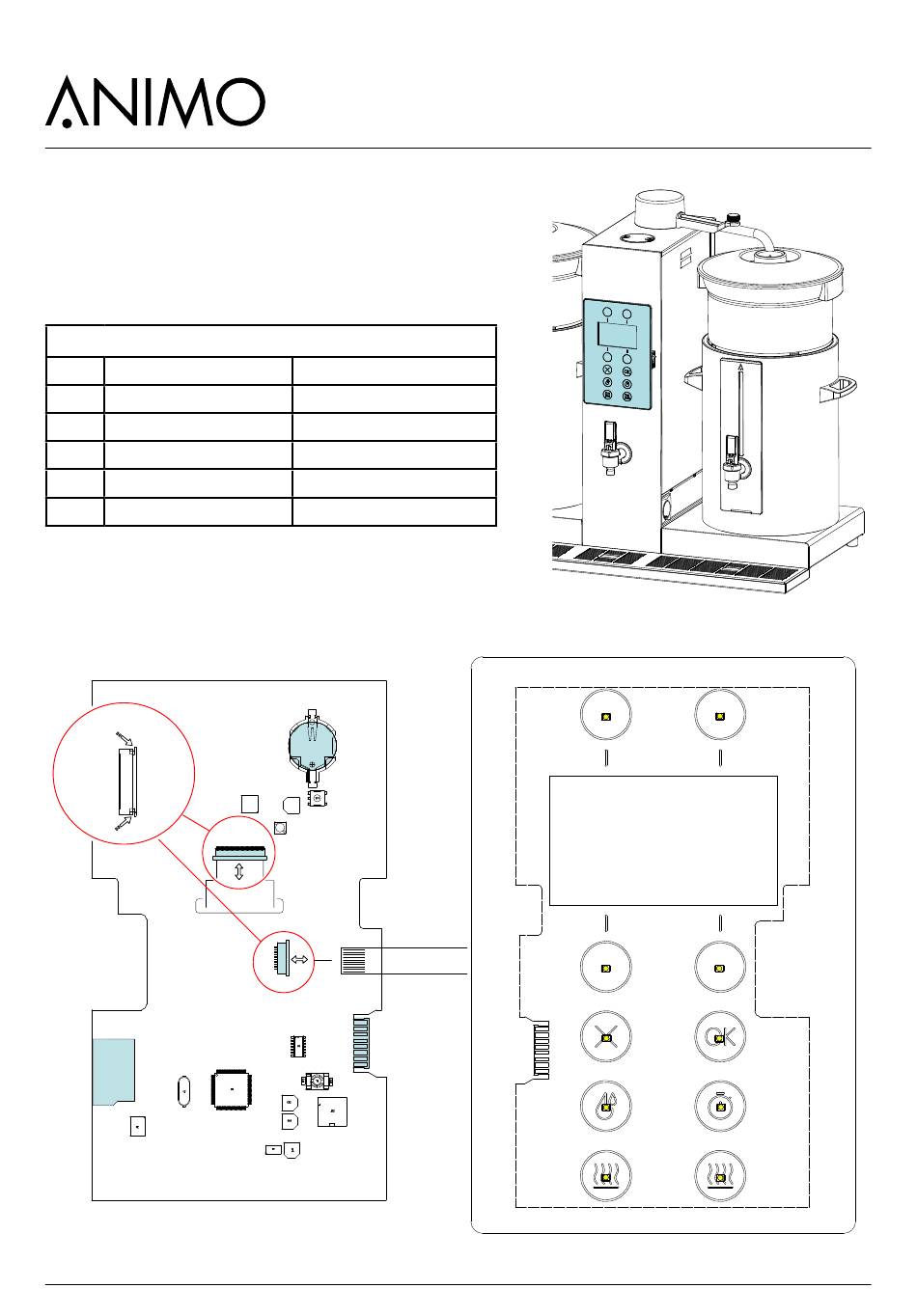

Interface et écran
L'interface connecte tous les composants situés dans
et sur la porte et elle les connecte à la platine principale
par un câble.
Interface et écran
Conn
K1
Connexion écran
CN1
Panneau de touche avant
U4
Contrôle principal
Batt
Batterie de secours
K3
Fente à carte SD
Back interface
Open
Capacitive
keyboard
K3
SD cart
slot
Remarques
Battery
CR2032
Display
K1
CN1
interface
board
U4
Front interface + cappacitive panel
44
ComBi-Line
LED'S
