4.2.1
Branchement du transducteur sur de nouvelles installations
• Il est possible de monter le transducteur à la place du
bouchon de remplissage
condition que ce point soit à la pression de
refoulement (cela dépend du type de pompe);
• On peut exploiter le refoulement
plusieurs étages, en montant un raccord en T ou en
exploitant celui éventuellement présent en montant le
transducteur de pression à la place du manomètre.
Attention: dans les pompes à plusieurs étages avec
trou de remplissage près de l'aspiration, il n'est pas
possible de monter le transducteur de pression sur
tel trou car on ne lirait pas la pression envoyée.
• Il est possible d'exploiter la sortie ¼" F prédisposée
pour le manomètre, en l'enlevant éventuellement pour
monter le transducteur de pression;
•
Il est en outre possible de connecter le transducteur à
n'importe quel trou de ¼" F présent sur n'importe
quelle connexion sur la sortie de la pompe en enlevant
le bouchon (par exemple, un trou de remplissage sur
la pompe verticale ou d'évent )
6
¼" F de la pompe à
d'une pompe à
IMMP1.1W – IMMP1.5W – IMTP1.5W - FR

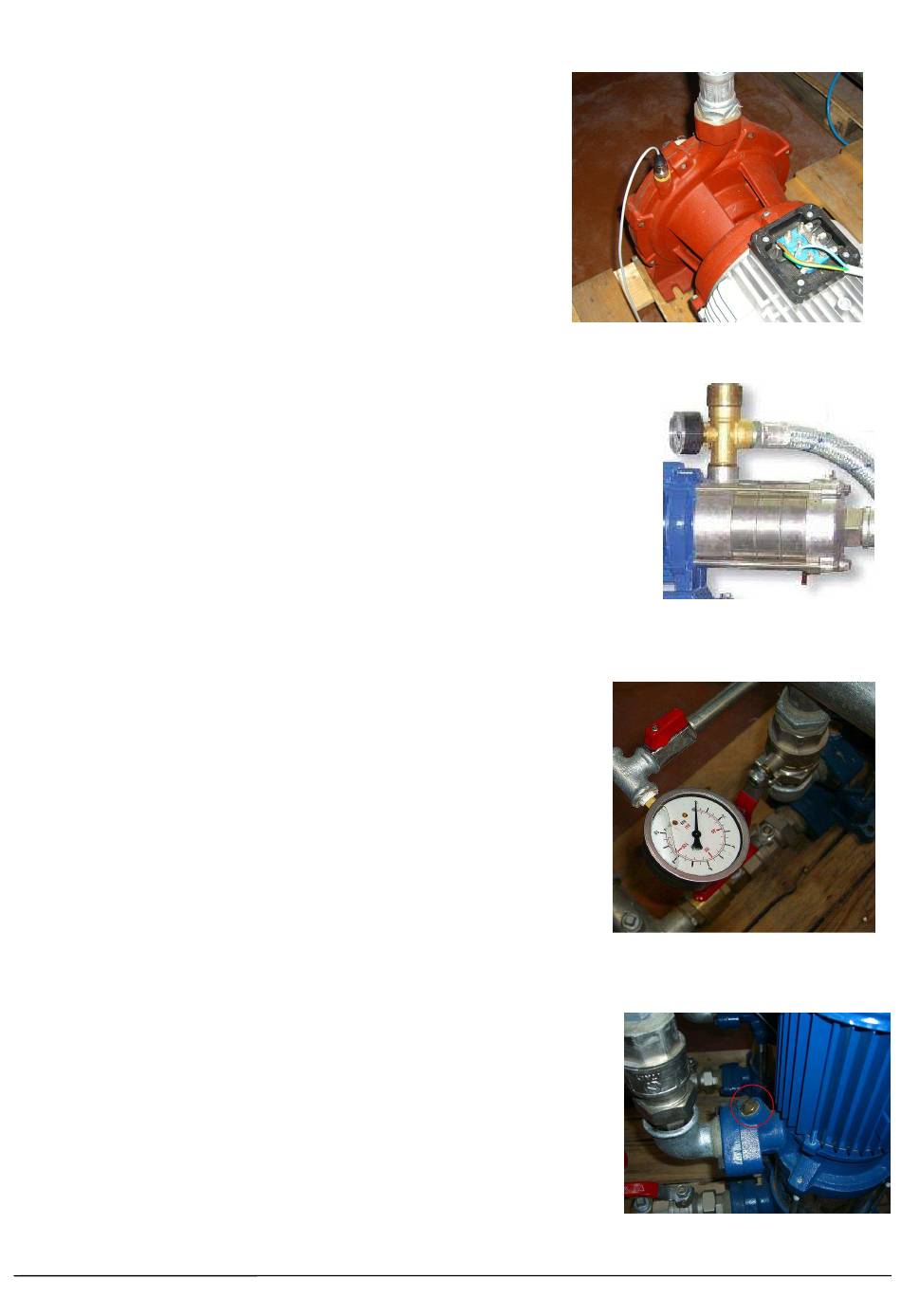

Figure 3: Montage du transducteur sur
le trou de remplissage du refoulement
Figure
4:
pompe à plusieurs étages
avec manomètre remplaçable
Figura
5:
Remplacement
manomètre à la sortie avec le
transducteur de pression
Figure 6: Montage du transducteur
dans le trou d'évent 1/4"
ELECTROIL
Refoulement
du
