Installer le branchement électrique
Avertissement contre la tension électrique !
Veillez à ce que tous les travaux sur l'installation électrique soient effectués
uniquement par des électriciens dûment initiés ! En particulier, veiller à ce que
seul un électricien qualifi é dûment initié ouvre ou effectue des travaux de main-
tenance sur l'armoire de distribution électropneumatique.
Installer une conduite d'alimentation
Les composantes du sécheur ont été raccordées à l'usine au coffret électrique. Vous n'avez
plus qu'à les raccorder à la conduite d'alimentation électrique.
S'assurer que la section du câble d'alimentation électrique correspond bien à la puissan-
ce du sécheur et à la tension disponible au site d'implantation.
Passer la ligne d'alimentation par l'orifi ce
gauche au fond de l'armoire de commande
(voir illustration).
Poser les câbles conformément au plan
électrique sur les bornes L1–L3 du bornier (le
plan électrique se trouve dans l'armoire de
commande).
Effectuer la mise à la terre du sécheur sur
la borne PE.
Protéger le sécheur contre les courts-cir-
cuits à l'aide de fusibles dans toutes les
phases.
Brancher le sécheur sur un système de signalement des pannes
La possibilité de raccorder le sécheur à un système de signalisation de dérangements a été
prévue à l'usine. Les dérangements peuvent alors être indiqués de manière centralisée, p. ex.
dans une salle de commande.
Brancher les lignes du système de signalement des pannes sur le bornier conformément
au plan des connexions.
Interfaces externes
La commande du sécheur dispose d'interfaces de communication pour la transmission de
données.
Veuillez vous reporter au manuel de la commande pour de plus amples informations sur ces
interfaces.
Contrôler les vissages
Avant la première mise en service :
Contrôlez le serrage de tous les vissages et des bornes dans le coffret électrique et serrer
à fond le cas échéant.
WVM 45 -1450

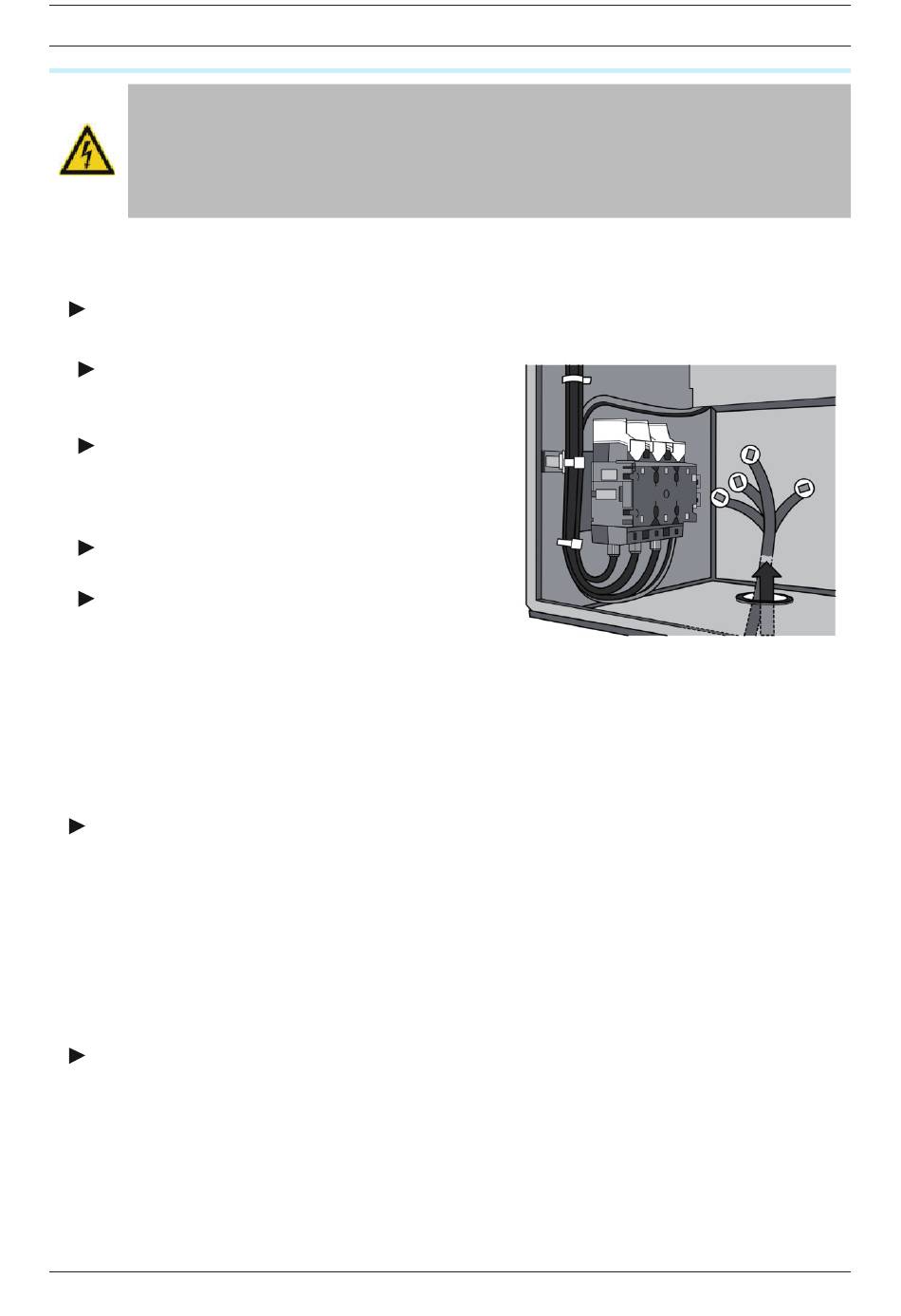

Ouverture au fond de l'armoire de com-
mande et bornier de la ligne d'alimentation
électrique
