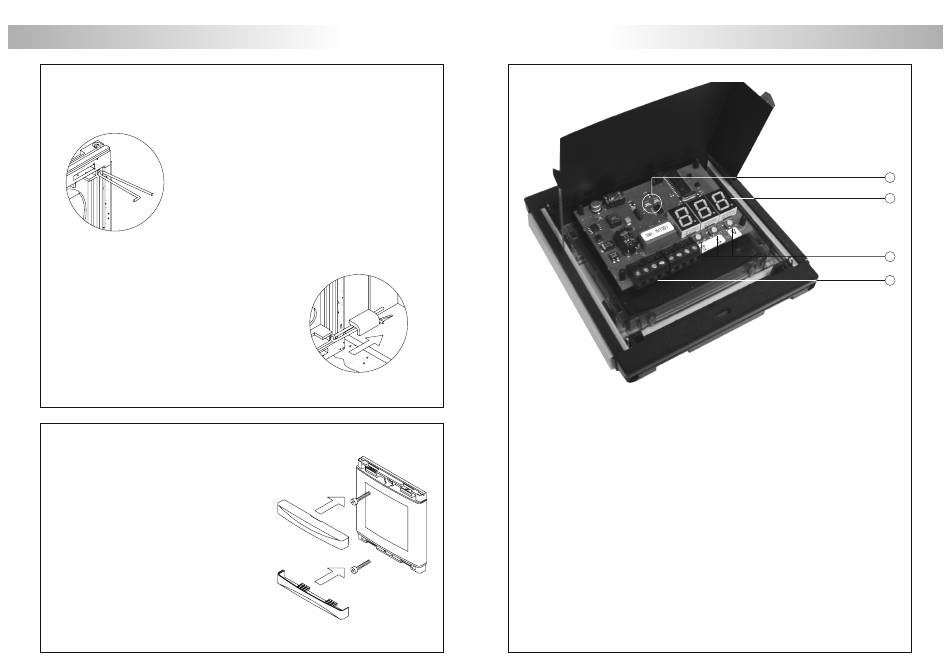

INSTALACIÓN DEL MÓDULO
S
ujeción del módulo.
Escoger la dirección en la que se abrirá el módulo; esta selección
deberá facilitar el cableado.
El sentido de apertura del módulo quedará determinado por
la ubicación de los dos muelles bisagra, que se deben pasar
por las pinzas que se hallan en los extremos de los cabezales
tal y como muestra el dibujo. Por ejemplo, si los muelles
se colocan en las dos pinzas del cabezal inferior, la apertura
del módulo se realizará hacia abajo; si se colocan en las pinzas
derechas de ambos cabezales,
la apertura será hacia la izquierda.
Para sujetar el módulo en la caja de empotrar,
introducir los muelles bisagra en los
pasadores dispuestos a tal efecto en la caja
de empotrar.
Realice las conexiones necesarias siguiendo
los esquemas de instalación de las páginas 9 a 11.
Ponga especial atención en seguir el orden indicado en
la serigrafía del circuito impreso.
C
ierre del módulo.
Fijar el módulo atornillando los cabezales
a la caja de empotrar mediante
los tornillos suministrados.
Finalizar el montaje del módulo colocando los
embellecedores de los cabezales a presión.
3
4
a. Indicadores luminosos de tarjeta aceptada (verde) y denegada (rojo).
b. Visualizador de posición de memoria.
c. Terminales de instalación extraíbles.
+, – :
L+, L– :
BP :
COM :
NO :
NF :
DESCRIPCIÓN DEL MÓDULO
D
escripción del módulo.
Entrada de alimentación.
No utilizar.
Entrada para pulsador exterior de salida.
Común relé.
Salida de relé (normalmente abierto).
Salida de relé (normalmente cerrado).
a
b
c
d
