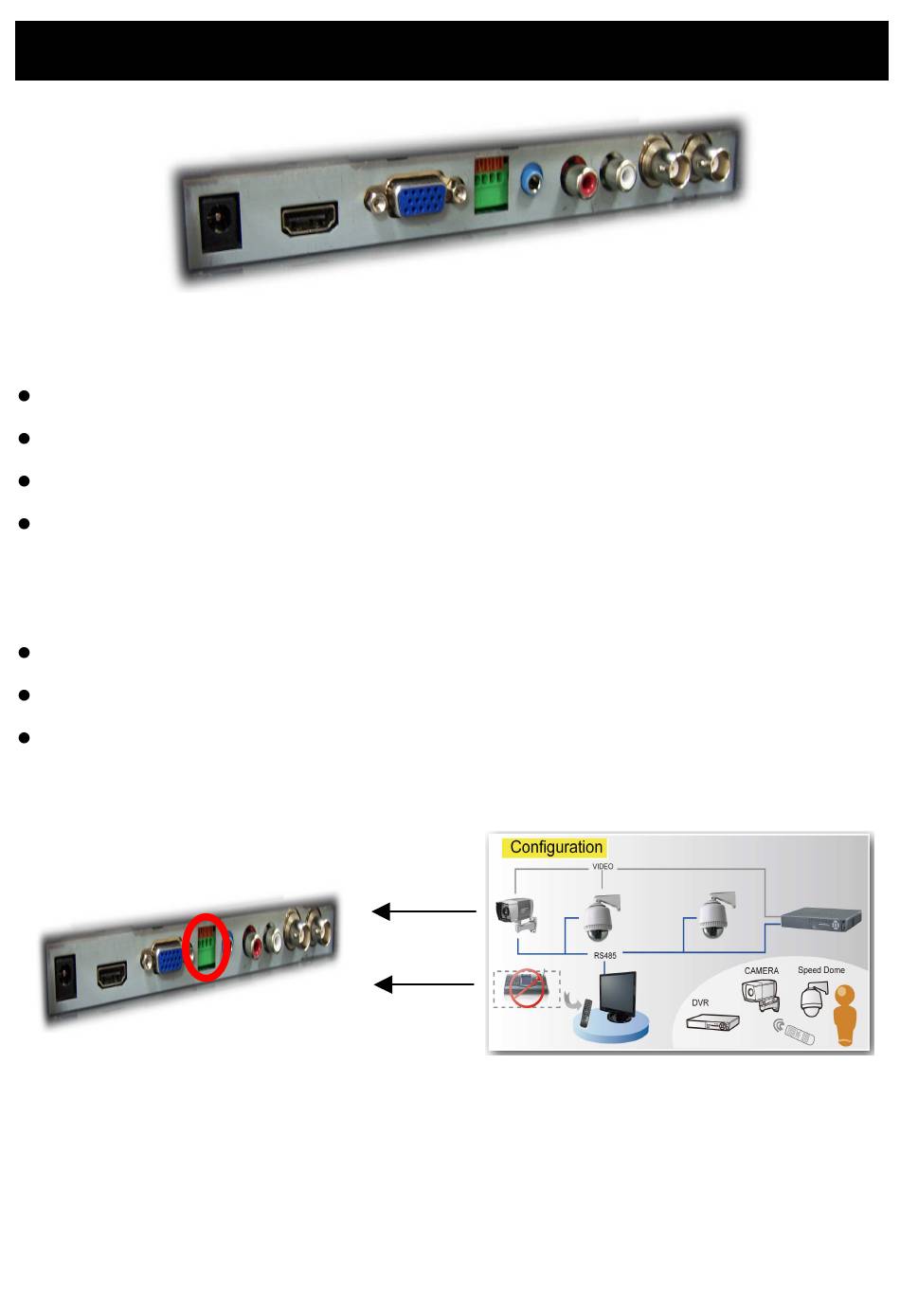

Connexions à l'arrière
① ① ① ①
Figure :
1. Entrée alimentation 12Vcc
2. HDMI : entrée HDMI (1080p)
3. VGA : entrée VGA (câble VGA broche et broche 11 N/A)
4. Prise jack RS485 (sans entrée S-Vidéo). Connexion caméra, dôme P/T/Z
dôme ou DVR
Sortie alimentation 5Vcc/Masse (5Vcc/500mA/Masse)
5. PC AUDIO IN : entrée audio PC
6. AUDIO IN : entrée audio. Prise jack RCA.
7. VIDEO IN : Entrée source caméra ou DVR
VIDEO OUT : Sortie vidéo en boucle
RS485 A+
RS485
RS485 B-
8
