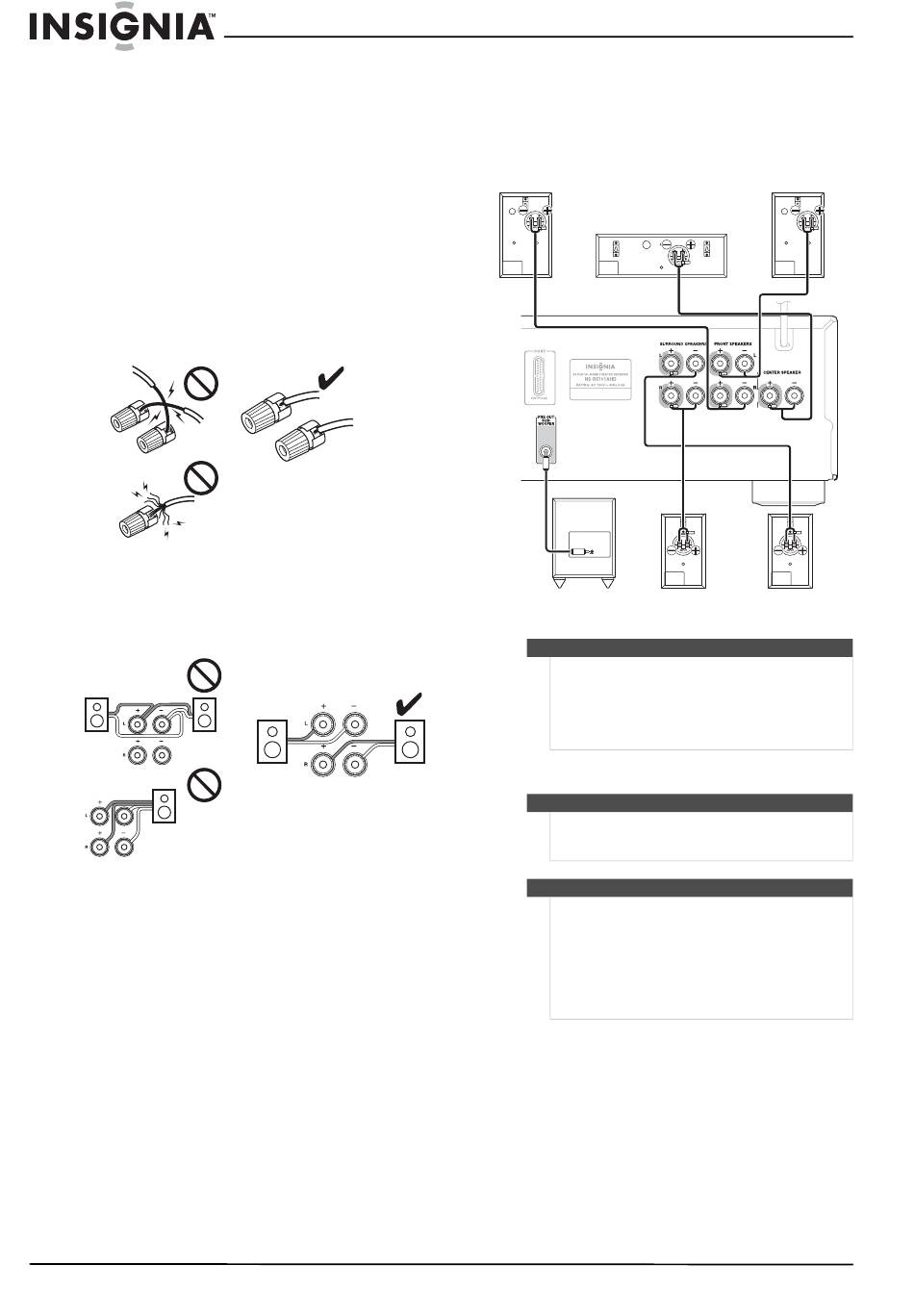

• Faire très attention de respecter la polarité des
câbles du haut-parleur. En d'autres termes,
connecter les bornes positives (+) seulement aux
bornes positives (+) et les bornes négatives (–)
seulement aux bornes négatives (–). Si la polarité
de la connexion est inversée, le son sera déformé
et anormal.
• Les câbles qui sont trop longs ou très minces
peuvent affecter la qualité sonore et ne devraient
pas être utilisés.
• Veiller à ne pas court-circuiter les câbles positifs et
négatifs. Cela pourrait endommager le récepteur.
• Vérifier que le noyau métallique du câble ne soit
pas en contact avec le panneau arrière du
récepteur. Cela pourrait endommager le
récepteur.
• Ne pas connecter plus d'un câble à chaque borne
du haut-parleur. Cela pourrait endommager le
récepteur.
• Ne pas connecter un haut-parleur à plusieurs
bornes.
Pour connecter le câble des haut-parleurs :
1 Dénuder 1/2 po à 5/8 po (12 à 15 mm) de la
gaine isolante à l'extrémité des câbles des
haut-parleurs et torsader les fils dénudés, tel
qu'illustré. Les câbles de haut-parleurs fournis
sont déjà dénudés.
2 Desserré les bornes des haut-parleurs sur le
récepteur est insérées les câbles des
haut-parleurs dans les bornes (les câbles noirs
vont à la borne négative [–]). L'illustration
ci-après montre quel haut-parleur est connecté
à chaque paire de bornes.
3 Resserrer les bornes pour fixer le câble en place.
8
Système de cinéma maison à 5.1 canaux Insignia NS-HTIB51A
4 Maintenir les bornes poussoirs de chaque
haut-parleur appuyées et insérer le câble du
haut-parleur, puis relâcher les bornes poussoirs
pour fixer le câble (les câbles noirs vont à la
borne négative [–]).
Haut-parleur avant droit
Conseils
Connexion des périphériques
Avertissement
Remarques
Connexion de l'antenne
Cette section explique comment connecter
l'antenne FM intérieure et l'antenne cadre AM
(fournies).
www.insigniaproducts.com
Haut-parleur central
Haut-parleur
Haut-parleur
d'infra-graves
d'ambiance droit
•
En cas d'utilisation des fiches bananes, serrer
fermement la borne du haut-parleur avant d'y
insérer une fiche banane.
•
Ne pas insérer directement le câble du
haut-parleur dans le trou central de la borne du
haut-parleur.
Ne pas brancher le cordon c.a. sur la prise secteur
tant que toutes les connexions n'ont pas été
effectuées.
•
Veiller à observer les codes couleurs lors de la
connexion des câbles audio et des
haut-parleurs.
•
Veiller à ce que les branchements soient
corrects et les connexions franches. Sinon, cela
pourrait provoquer une perte de son, ajouter
des parasites au son ou endommager le
récepteur.
Haut-parleur avant gauche
Haut-parleur
d'ambiance gauche
