Réglage du gain pour une cellule à aimant mobile (MM)
Utiliser la position R6 pour une impédance d'entrée de 47k Ohms. Le gain doit être
-
établi à 41.5dB en utilisant la position R7. C'est exactement ce réglage qui est montré
dans l'image ci-dessous. Lorsqu'on utilise une cellule MM il n'y a aucun connecteurs de
pontage installés aux positions R1, R2, R3, R4 et R5.
Réglage de la charge résistive et du gain pour une cellule à bobine mobile (MC)
Utiliser le réglage R1, R2, R3, R4 ou R5 afin de régler l'impédance d'entrée le plus près
-
possible de ce qui est recommandé par le manufacturier de votre cellule. Pour les MC à
bas niveau de sortie (sous 1mV) nous suggérons un gain de 62dB en utilisant la position
R9. Pour les MC à niveau de sortie entre 1mV et 3mV nous suggérons d'utiliser un gain
de 52dB en utilisant la position R8. Pour les MC à haut niveau de sortie (plus de 3mV)
nous suggérons d'utiliser un gain de 41.5dB en utilisant la position R7. Afin d'éviter la
saturation du signal d'entrée du PH100 vous devriez toujours chercher à utiliser le plus
bas niveau de gain possible pour une écoute à un volume comfortable.

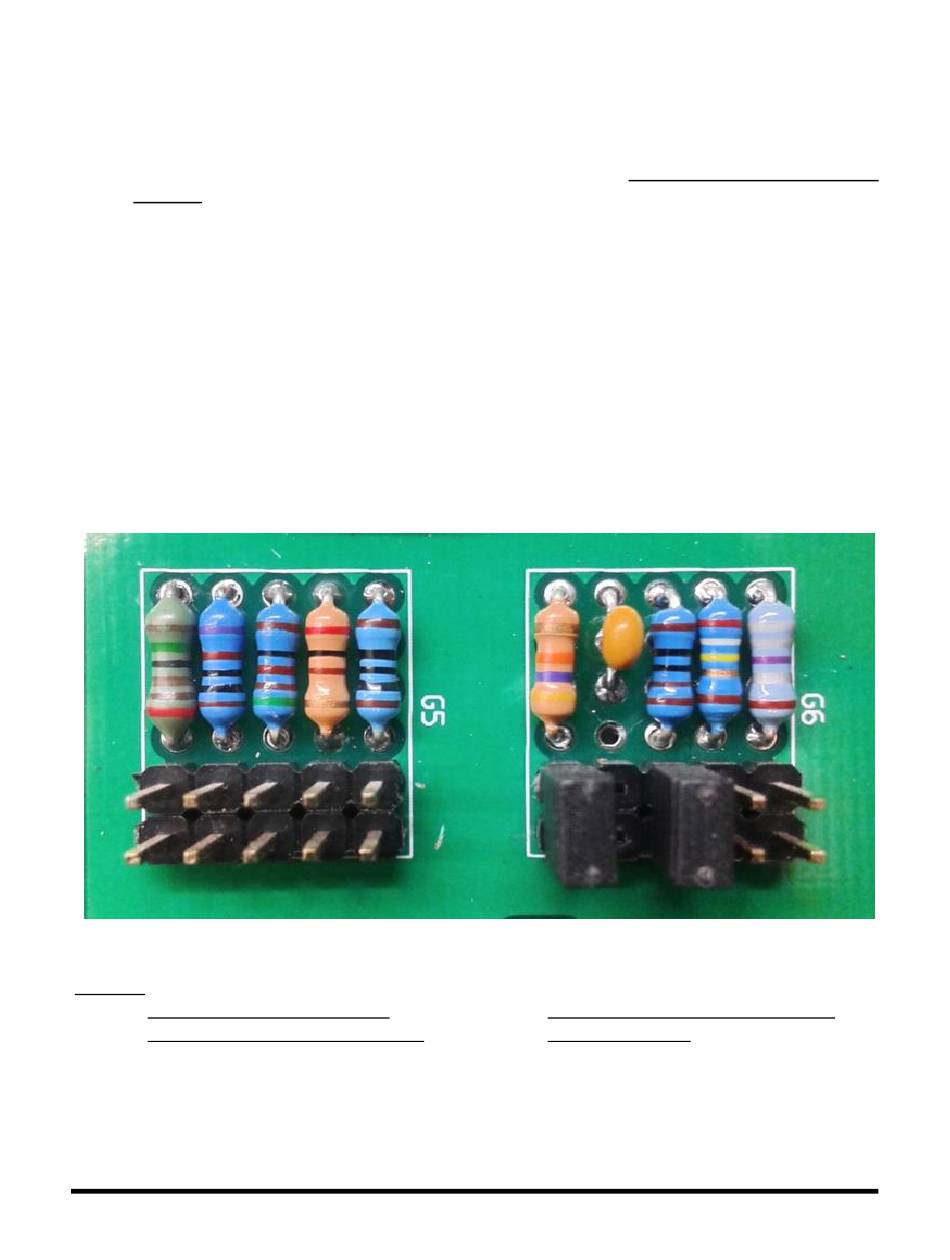

L'image ci-dessous montre le canal droit.
Répéter identiquement votre réglage pour le canal gauche!
R1 R2 R3 R4 R5
Légende:
Réglages d'impédance d'entrée
pour cellules a bobines mobile (MC)
R1 = 1.5k Ohms
R2 = 1k Ohms
R3 = 511 Ohms
R4 = 200 Ohms
R5 = 100 Ohms
Oracle Audio Technologies
Préamplificateur phono Paris PH100
R6 C1 R7 R8 R9
Impédance pour aimant mobile (MM)
et réglages du gain
R6 = 47k Ohms - Aimant Mobile (MM)
C1 = Pas de connection, 150pF
R7 = Gain 41.5 dB, MM & MC à haute sortie
R8 = Gain 52 dB, MC
R9 = Gain 62 dB, MC bas niveau de sortie
5
