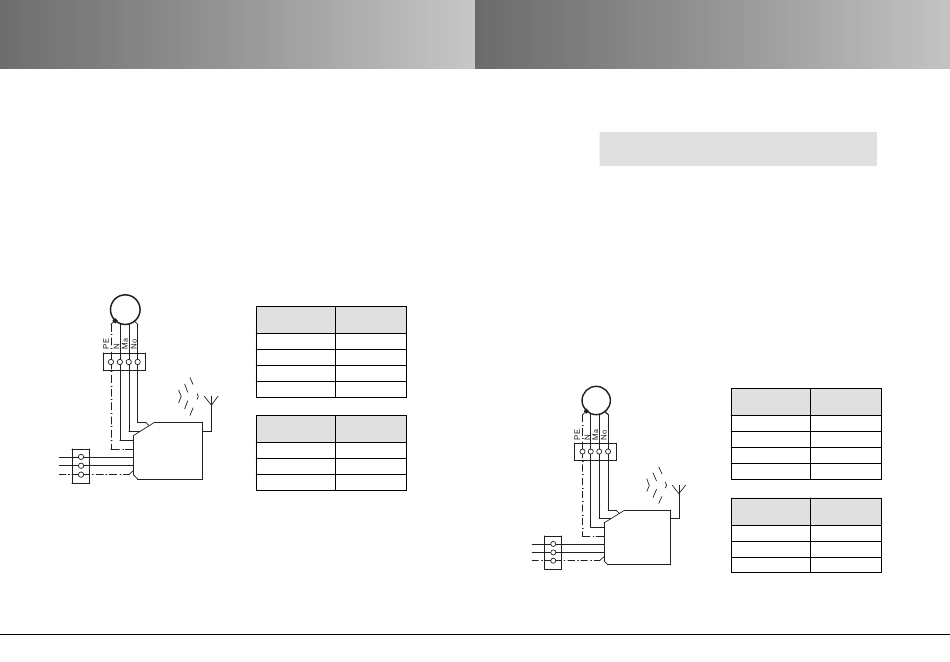

Branchement et montage
Combio-868 RM /-915 pour moteurs tubulaires avec câble fixe
(moteur à fin de course)
1. Déconnectez le secteur.
2. Coupez la fiche du récepteur radio.
3. Préparez le câble au branchement (dénuder et isoler).
4. Connectez le câble moteur du moteur et du Combio-868 RM
/-915 correctement (veiller aux couleurs).
5. Connectez le câble secteur du Combio-868 RM /-915 correcte-
ment à la tension du secteur.
M
1~
Antenne
Secteur
Combio-868
230 V/50 Hz
RM /-915
L
N
PE
6. Fixez le récepteur radio.
7. Connectez le secteur.
8. Programmez l'émetteur (→ voir notice de la télécommande).
9. Montez le rideau et réglez le fin de course, dans la mesure où vous
n'avez pas déjà réglé le fin de course à travers le câble de montage.
12 | FR
Branchement
Coleur
230 V
∇/∆
Marron
∆/∇
Noir
N
Bleu
PE
vert/jaune
Branchement
Coleur
230 V
L
Marron
N
Bleu
PE
vert/jaune
Branchement et montage
Warnhinweise
Combio-868 RM /-915 pour moteurs tubulaires avec câble fixe
(moteur électronique CSM-E) pour protections solaires textiles
Remarques : Il est interdit de connecter les moteurs
CSM-E avec la prise de Combio-868 RM /-915.
1. Mettez le moteur en service avec le câble de montage (programmez
les positions finales).
2. Actionnez le rideau en position centrale à l'aide du câble de
montage.
3. Déconnectez le secteur.
4. Déconnectez le câble de montage.
5. Coupez la fiche du récepteur radio.
6. Préparez le câble au branchement (dénuder et isoler)
7. Connectez le câble moteur du moteur et du Combio-868 RM /-915
correctement (veiller aux couleurs).
8. Connectez le câble secteur du Combio-868 RM /-915 correctement à
la tension du secteur.
M
1~
Antenne
Secteur
230 V/50 Hz
Combio-868
L
RM /-915
N
PE
10. Fixez le récepteur radio.
11. Connectez le secteur.
12. Programmez l'émetteur (voir notice de la télécommande).
Branchement
Coleur
230 V
∇/∆
Marron
∆/∇
Noir
N
Bleu
PE
vert/jaune
Branchement
Coleur
230 V
L
Marron
N
Bleu
PE
vert/jaune
FR | 13
