3 Description du produit

En cas de doute :
15. Consulter la filiale GEMÜ la plus proche.
GEMÜ Q50 eSyStep
Positionneur (Code S0, S5, S6)
3 Description du produit

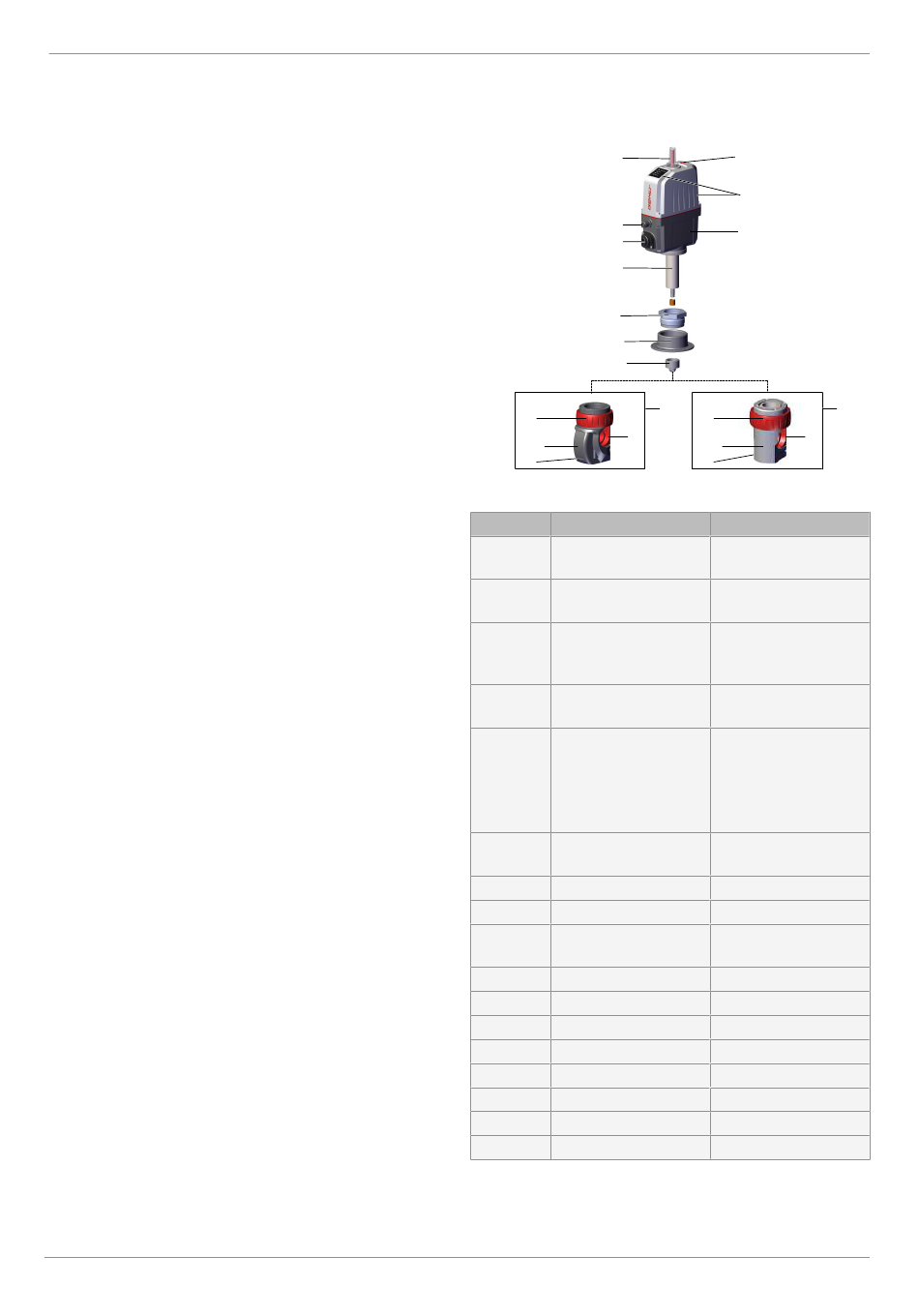

3.1 Conception
1
5a
5b
6
7
8
9
11
13a
14
Repère Désignation
1 Indicateur optique de
position
2 Commande manuelle
de secours
3 Partie supérieure de
l'actionneur avec indica-
tion optique à LED
4 Partie inférieure de l'ac-
tionneur
5a Connexion électrique
X2
(uniquement pour la
version en tant que po-
sitionneur)
5b Connexion électrique
X1
6 Rehausse
7 Écrou d'accouplement
8 Rehausse avec bride de
fixation et joint EPDM
9 Sabot
10a Corps de vanne
10b Corps de vanne
11 Bague de verrouillage
12 Logement du tuyau
13a Porte-tuyau
13b Porte-tuyau
14 Puce RFID CONEXO
6 / 55
2
3
4
10a
11
12
13b
14
Matériaux
PA 12
Polyamide, 50 % de
fibre de verre
Polyamide, 50 % de
fibre de verre
Inox
Inox
Inox
Inox
PA6
Inox/PA6
PA6
PA6
PA6
Inox
www.gemu-group.com
10b
12
