SYSTEME MULTIANGLE – MONTAGE
Terminé!
Montage
12 | 14
SYSTEME MULTIANGLE – MONTAGE

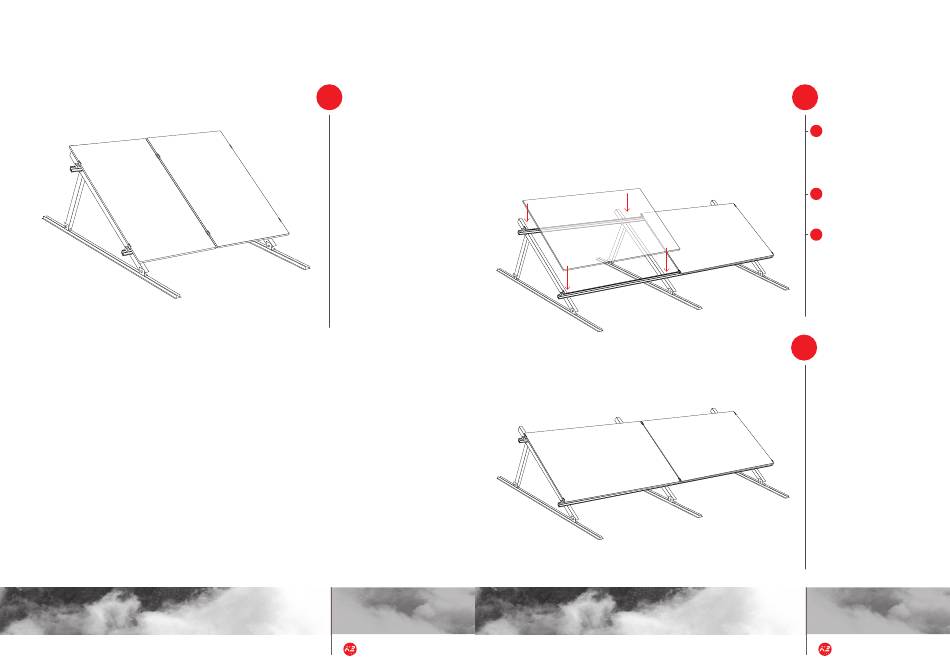

Le montage en paysage s'opère en fixant les modules sur les petits
côtés. Il faut auparavant savoir si le fabricant de modules autorise cette
fixation. Vous trouverez la liste des fabricants dans notre site internet
www.k2-systems.de ou veuillez nous contacter. Une alternative existe
en utilisant le AddOn sur le grand côté. Veuillez nous consulter.
ALTERNATIVE:
L6
MONTAGE EN
sur 6
PAYSAGE
A
Mettre les kit étrier dans le
SingleRail 36. Rajouter l'écrou-
prisonnier dans le creux du
rail et tourner à 90° dans le
sens des aiguilles d'une montre.
B
Poser les étriers du côté court
du module et fixer avec une
vis à tête cylindrique.
!
Couple de serrage: 14 Nm
Terminé!
Montage
13 | 14
