Précautions concernant le détecteur à plage réglable 2
A lire avant la manipulation. Pour les précautions générales concernant le détecteur,
reportez-vous à "Précautions pour l'utilisation de dispositifs pneumatiques" (M-03-E3A).
Milieu d'utilisation
Attention
4. Ne pas utiliser le produit dans un milieu où il
sera exposé à l'huile ou aux produits
chimiques
Veuillez consulter SMC pour des détecteurs exposés aux
liquides de refroidissement, aux solvants organiques, aux
huiles ou aux produits chimiques. Si les détecteurs sont utilisés
dans ces conditions, ne fût-ce qu'un court instant, une isolation
incorrecte, un gonflement de la résine ou un durcissement des
câbles peuvent entraîner un dysfonctionnement.
5. Ne pas utiliser pas le produit dans un milieu
où il sera soumis à des cycles thermiques.
Veuillez consulter SMC si les détecteurs sont utilisés dans un
milieu soumis à des cycles thermiques autres que les
variations normales de température car ils pourraient être
endommagés.
6. Ne pas utiliser le produit à proximité d'unités
génératrices de surtension.
Si des vérins à détecteurs à plage réglable sont utilisés à
proximité d'unités génératrices de surtensions importantes
(élévateurs, fours à induction à haute fréquence, moteurs,
etc.), cela peut détériorer ou endommager l'élément de circuit
à l'intérieur du détecteur. Prenez des mesures contre les
sources de surtension et faites attention aux câbles
désordonnés.
7. Evitez l'accumulation de poussières de métal
et la proximité de substances magnétiques.
L'accumulation de poussières de métal (éclaboussures de
soudure, tournures, etc.) et la présence de substances
magnétiques à proximité d'un vérin à détecteur peut entraîner
une perte de la force magnétique du vérin et par conséquent
un mauvais fonctionnement du détecteur.
8. Prenez des mesures contre le gel pour un
fonctionnement en dessous de 5°C.
Entretien
Attention
1. Réalisez régulièrement l'entretien suivant afin
d'éviter tout danger potentiel dû à un
dysfonctionnement inattendu du détecteur à
plage réglable.
1) Fixez et serrez les vis de montage du détecteur.
Si les vis se desserrent et si la position de montage varie,
resserrer les vis après avoir ajusté la position.
2) Vérifiez que les câbles ne sont pas défectueux.
Pour prévenir une isolation défectueuse, remplacez les
détecteurs et réparez les fils conducteurs.
Attention
1. Veuillez consulter SMC en ce qui concerne la
résistance à l'eau, l'élasticité des fils,
l'utilisation de fers à souder, etc.
Divers
Câblage
Précaution

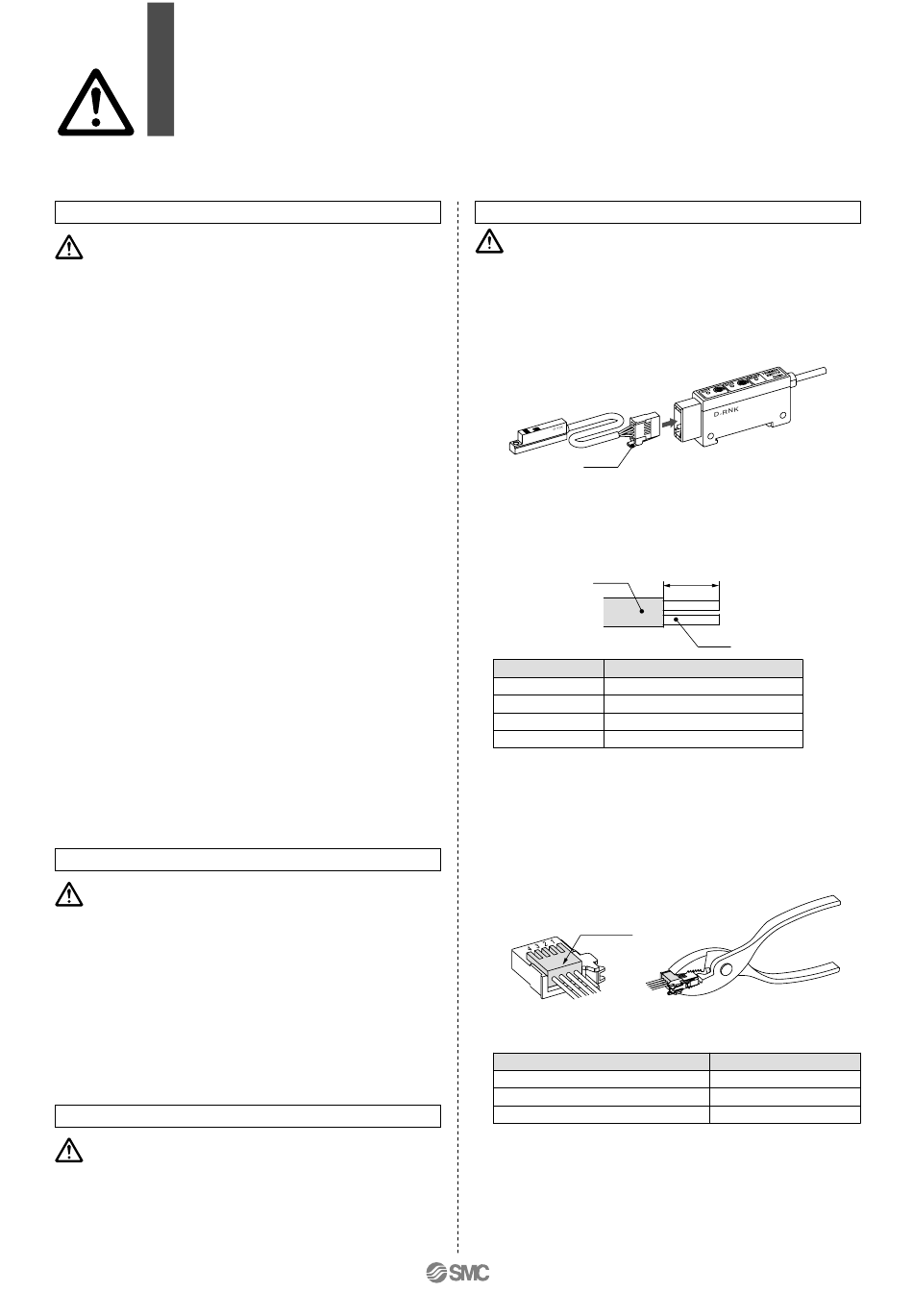

1. Connexion et dépose du connecteur
• Immobilisez le levier et le connecteur à l'aide de deux doigts
et introduisez le connecteur dans la broche jusqu'à entendre
un déclic.
• Pour enlever le connecteur, tirez tout en faisant pression sur
le levier avec un doigt.
Levier
2. Raccordement du connecteur du détecteur
• Coupez le câble du pressostat comme illustré ci-contre.
• En vous reportant au tableau ci-dessous, insérez chaque fil
du câble dans la position repérée par le chiffre
correspondant à la couleur du fil.
Gaine
Réf. du connecteur
1
2
3
4
• Assurez-vous que les chiffres marqués sur le connecteur
correspondent aux couleurs des fils et que ces derniers sont
insérés à fond. Pressez l'élément A à la main pour le fixer
temporairement.
• Pressez verticalement la partie centrale de l'élément A à
l'aide d'un outil tel qu'une pince.
• Un connecteur ne peut être retiré pour être réutilisé une fois
qu'il a été serti. Si le câblage est mauvais ou si l'insertion du
câble n'est pas réussie, utilisez un nouveau connecteur de
capteur.
Elément A
• Utilisez un connecteur de capteur ZS-28-CA-3 (1 pc.) ou des
connecteurs e-con comme illustré ci-dessous.
Fabricant
Sumitomo 3M Limited
Tyco Electronics AMP K.K.
OMRON Corporation
• Pour plus de détails sur les connecteurs e-con, veuillez
consulter leurs fabricants respectifs.
20 mm mini
Isolant
Couleur du fil
Noir (SOUT1)
Bleu (GND)
Blanc (SOUT2)
Marron (Vsw)
Référence
37104-3122-000FL
1473562-4
XN2A-1430
