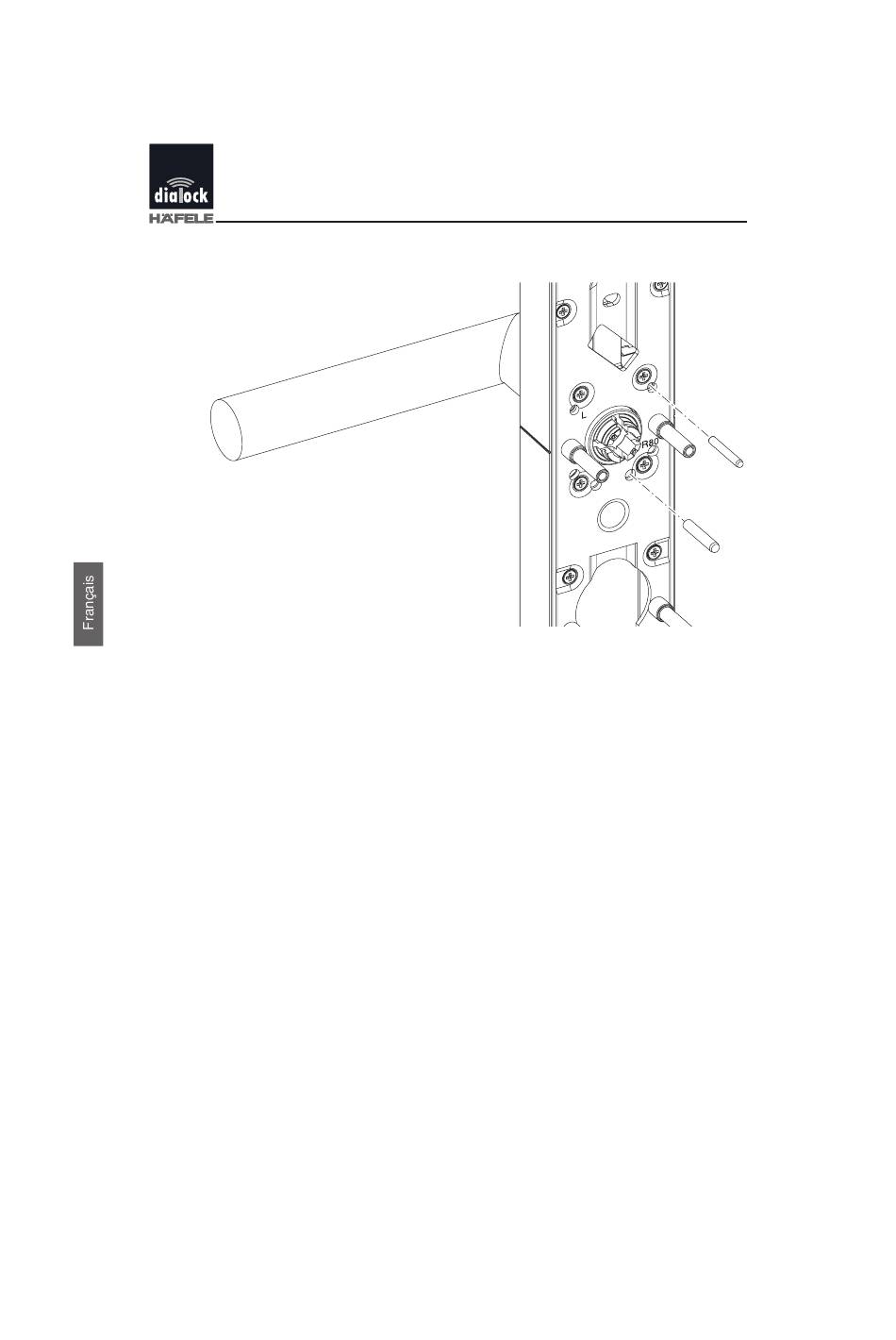

3. Enfoncer légèrement la goupille 3 x 22 à l'aide d'un marteau dans
l'alésage marqué "R" au dos de la plaque de fixation. Le ressort de la
béquille est soumis à une tension initiale.
4. Pour fournir la butée de la béquille, insérer la goupille 4 x 22 dans
l'alésage marqué "R45°" au dos de la plaque de fixation.
Si l'angle de rotation de la béquille doit être supérieur à 45° :
Insérer la goupille 4 x 22 dans l'alésage marqué "R80°" au dos de
la plaque de fixation.
5. Assujettir les goupilles au moyen d'autocollants pour qu'ils ne tom-
bent pas.
Terminal de porte Basis Version Europe - État au: 07.2003 - 732.29.120
62
Instructions de service et de montage
L 8 0 0
R 4 5
L 4 5
R
