2.2 Assemblage général - applicable à tous les modèles
Attention
Le raccordement à l'alimentation doit être réalisé dans le cadre du démarrage de
l'appareil. Voir le chapitre « Démarrage » dans « Instruction de montage et
d'installation de la VEX4000 ».
Montage Le tirage de câble à travers les panneaux de l'appareil doit être étanche à l'air et protégé
mécanique contre les détériorations causées par les bords de plaques vifs.
Les chemins de câble sous la forme de presse-étoupe et de passages de câbles sont
préparés en usine.
Installation Le raccordement des différents composants doit être réalisé conformément à la
électrique « Documentation électrique » jointe.
Le câble de la batterie de chauffage électrique est relié au fusible automatique/
interrupteur -F11.6 dans l'armoire électrique de la section de récupération.
L'autre extrémité du câble est raccordée à la batterie de chauffage électrique de
l'interrupteur de coupure -S1.
Remarque

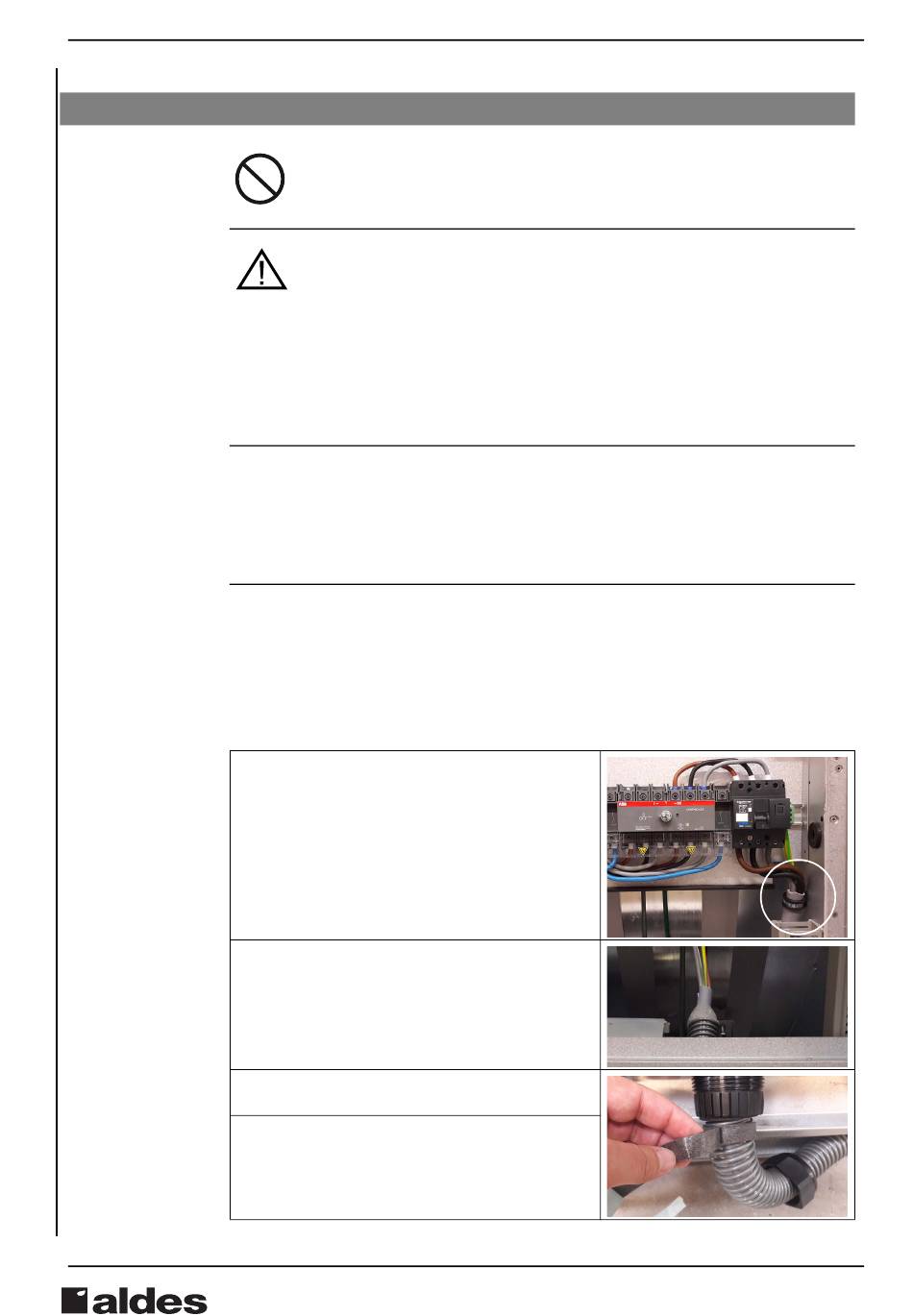

1. Débranchez le câble de l'armoire electrique
2. Veillez à l'étanchéité entre le câble et le
3. Tirez légèrement le passe-câble et appliquez
4. Repoussez le passe-câble dans le presse-
Le kit de montage d'un point de raccordement doit être installé avant que
l'appareil soit sous tension.
Il convient de tenir compte des conditions du lieu d'installation,
notamment les variations de température et les conditions de pose du
câble.
dans la section de récupération à l'aide d'une
pince.
passe-câble à l'aide du mastic au butyle
fourni, tant au niveau de l'armoire electrique
qu'au niveau de la batterie de chauffage
électrique.
de la bande d'étanchéité autoadhésive.
étoupe afin qu'il enserre le tuyau de façon
hermétique.
