2. Vue d'ensemble du pont élévateur
2.1 Descriptif général
Ce pont élévateur se compose de deux chemins de roulement (plateformes) actionnés par des vérins hydrauliques et un
mécanisme à ciseaux. Le groupe hydraulique, qui génère la pression nécessaire, est intégré au coffret de commande. La
pression est dirigée par des valves et déplace les vérins et les plateformes vers le haut via le mécanisme à ciseaux. Des crans
de sécurité s'enclenchent pendant la montée de sorte à éviter toute chute en cas de défaillance du système hydraulique.
Dispositif de sécurité :
2.2 Données techniques
Modèle
Capacité de levage
TW SA-40
4000 kg

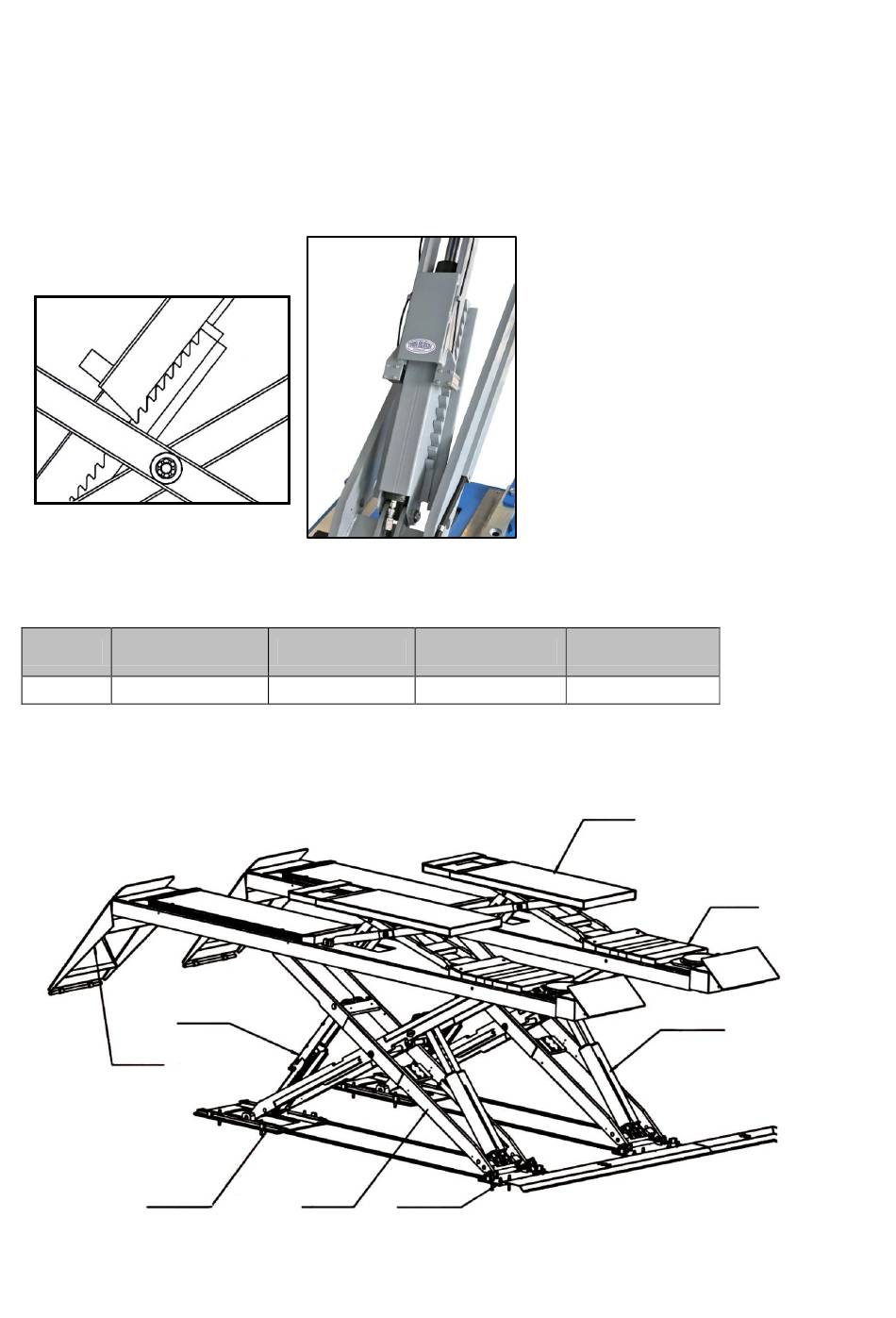

2.3 Plan du pont élévateur
Cran de sécurité
Rampe
Embase A
Sous réserve de fautes de frappe, erreurs et modifications techniques.
Vitesse de levage
80 sec.
Mécanisme à
Embase B
ciseaux
Hauteur de levage
Tension électrique
1 900 mm
400 V (3 phases)
Élévateur auxiliaire
Chemin de roulement
Vérin
8
