Option B: Colonne de fixation (modèle 30-831)

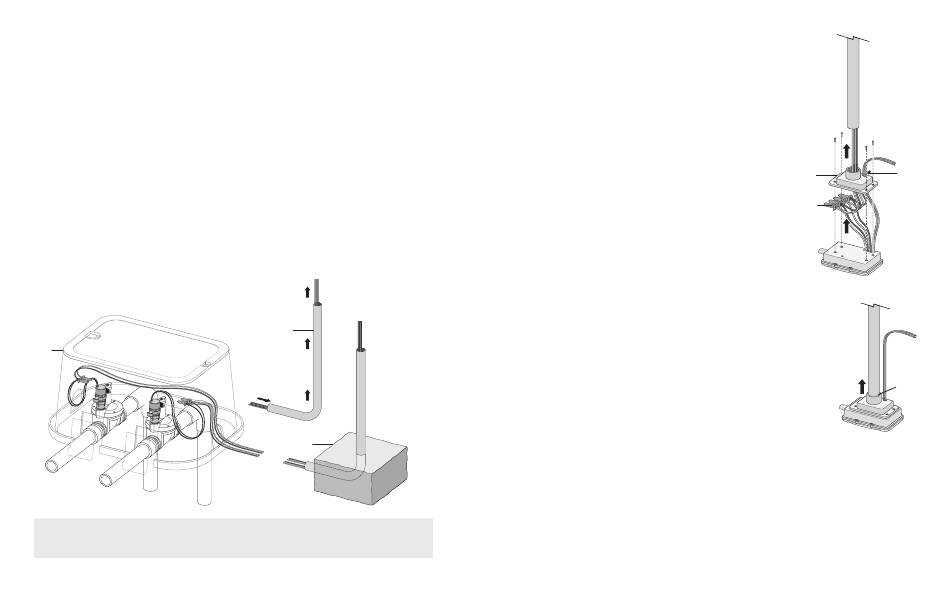

1. Creusez une tranchée de la vanne à l'emplacement de la colonne, puis tirez
un jeu de fils de couleur de la vanne à l'emplacement de la colonne (une
paire par vanne). Chaque paire doit comprendre un fil blanc et un fil rouge
ou fil de couleur, de préférence de couleurs différentes. Chaque paire doit
porter un ruban adhésif pour marquage séparé aux deux extrémités, de
sorte que les fils ne soient pas intervertis (voir 1).
2. Insérez les paires de fils par le bas de la colonne de fixation et poussez
les fils pour leur faire remonter la colonne jusqu'à ce que 15 cm minimum
dépassent du haut de la colonne de fixation (voir 2).
3. Installez la colonne de fixation, en réglant la base incurvée dans un cadre
20 cm x 20 cm x 15 cm et versez le sac de ciment de 40 kg (voir l'illustration
détaillée). Assurez-vous que la colonne est verticale et que l'ouverture dans
la base incurvée est accessible et non bouchée (voir 3).
Column mounting (phase 2)
q
IMPORTANT:
Assurez-vous que le ciment est sec avant de continuer
l'installation.
Column mounting (phase 1)
w
e
14
Column mounting (phase 1)
4. Tirez les deux paires de fils des vannes par le trou
central au bas du support de fixation en plastique
(voir 4). Il y a trois jeux de fils qui sortent du
contrôleur - 1 paire par vanne et 1 paire pour le
capteur (libellés V-1, V-2 et S). Tout d'abord, coupez
les fils de vanne du contrôleur jusqu'à 7 à 10 cm
environ du contrôleur puis branchez le fil de station
de sortie du contrôleur (V1 rouge et blanc) sur les fils
sous tension entrants (no 1 rouge ou autre couleur)
à l'aide des deux petits écrous étanches. Au besoin,
reprenez la procédure pour la vanne no 2 à l'aide des
fils libellés V2 (voir 5). Ensuite, enfilez les deux fils
de capteur jaunes dans le petit trou sur le côté du
support de fixation (voir 6). Enfin, placez les fils avec
Column mounting (phase 1)
l'écrou à l'intérieur du support et fixez le support
en plastique dans le contrôleur à l'aide des quatre
petites vis cruciformes fournies (voir 5-6).
5. Ensuite, appliquez une fine pellicule de ciment-
colle (fourni avec la colonne) sur le dessus de la
zone extérieure de la colonne et glissez le support
de fixation du contrôleur en position en haut de la
colonne (voir 7).
6. Au niveau des vannes, branchez le fil de
station entrant (V1 rouge) sur les fils sous
tension (rouges) du solénoïde À L'AIDE DE
CONNECTEURS ÉTANCHES À ÉPISSURE À
SEC CONVENTIONNELS. Branchez le fil neutre de la station
de sortie du contrôleur (V1 blanc) sur le fil blanc du solénoïde À
L'AIDE DE CONNECTEURS ÉTANCHES À ÉPISSURE À SEC
CONVENTIONNELS et, au besoin, reprenez l'opération pour
la seconde vanne et le capteur. Laissez du mou de chaque côté
des fils pour permettre au besoin des réparations faciles (voir
illustration détaillée).
r
t
15
y
u
