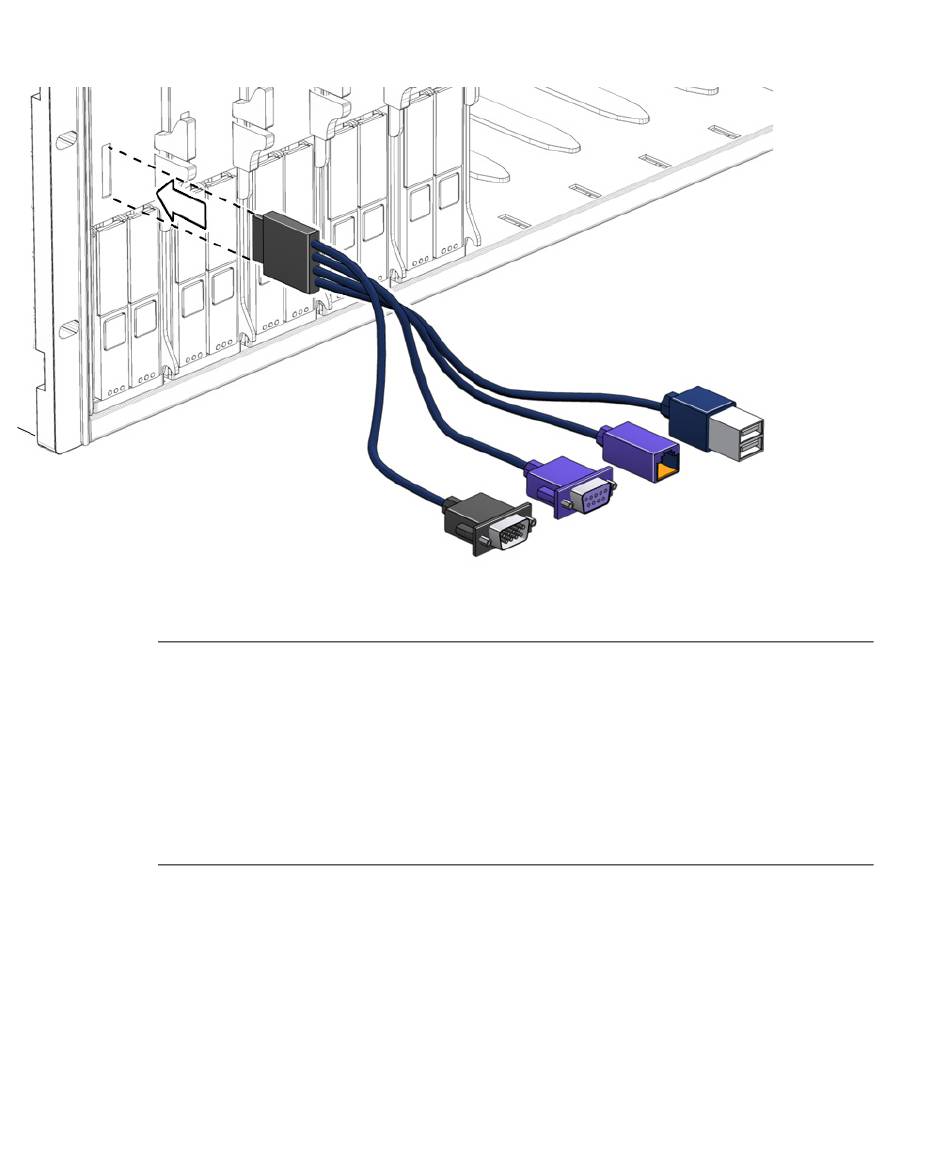

Connexions du câble de dongle
FIGURE 1-1
Légende
1
2
3
4
6 Guide d'installation du système d'exploitation du module serveur Sun Blade X6450 • Juillet 2008
Console série DB9 vers le système ELOM du module serveur.
Remarque – Un dongle à trois connecteurs ne comporte pas de connecteur de ce type.
Connecteur vidéo VGA.
Connecteur RJ-45.
• Sur un dongle à trois connecteurs, ce connecteur fournit un accès série au
système ELOM.
• Sur un dongle à quatre connecteurs, ce connecteur n'est pas utilisé.
.
Connecteurs Dual USB
3
2
1
4
