AVERTISSEMENT
Risque d'électrocution. Coupez l'alimentation
électrique sur le tableau de service avant d'effectuer
des connexions électriques. Le non-respect des
ces instructions peut causer de graves lésions et la
mort.
8.1 Généralités
Reliez la chaudière à la terre conformément aux
spéci cations de l'organisme compétent. Se référer au :
• USA - Code électrique national, ANSI/NFPA 70.
• Canada - Code électrique canadien,1ère partie,
CSA C22.1: Norme de sécurité pour les installations
électriques.
8.2 Connexions tension de ligne - chaudière
Fournissez un circuit individuel de 120 V, 15 ampères
(recommandé) avec sectionneur à fusible ou un
commutateur conforme aux prescriptions de l'organisme
compétent.
8.3 Thermostat chauffage central
A. Utilisez un thermostat ou un système de commande
de la chaudière à contacts secs de 0,5 ampère à
120 Vca. La commande de la chaudière ne fournit
pas 24 Vca au thermostat de chauffage central. Ne
l'utilisez pas pour alimenter le thermostat 24 Vca.
B. Placez et installez le thermostat conformément aux
instructions du fabricant. La longueur maximale du
câble est de 100 m (330 pieds) pour un câble de
0,64 mm (22 ga.).
C. Reliez les câbles aux bornes 1 et 2 comme illustré
sur la gure 17. Les câbles sont interchangeables.
FR

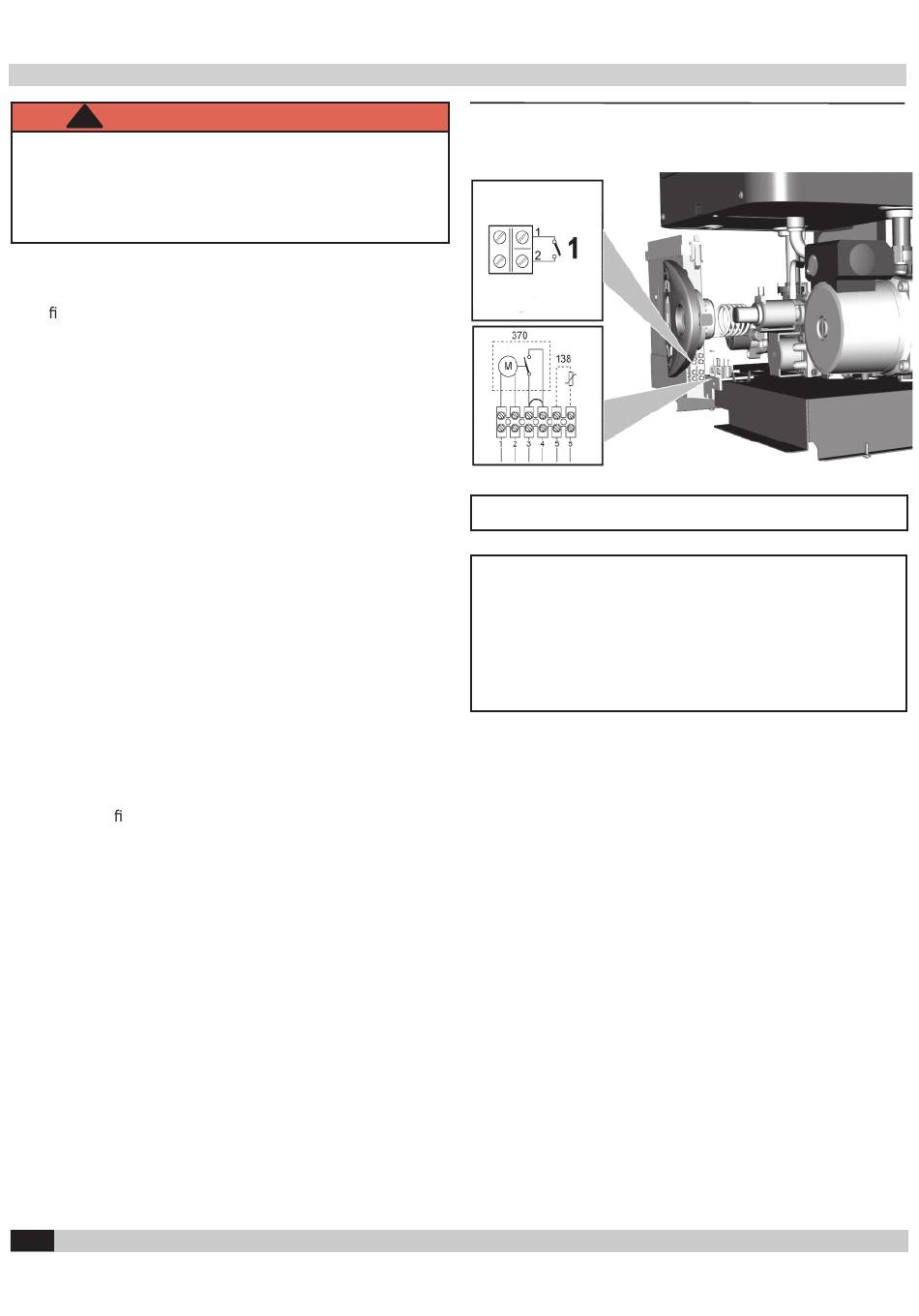

8 - BRANCHEMENTS ÉLECTRIQUES
Figure 16 - Bornier
1
2
.
68
2
- Thermostat ou contacts secs
- 138 = Capteur de réinitialisation extérieur en option
370 = Interrupteur niveau d'eau bas -
(installé sur place)
Les connexions aux bornes 1 et 2 sont de
120 Volts CA.
Les connexions aux 3 et 4 sont des contacts secs
seulement
