MISE EN GARDE
Ne pas boucler le fil sous la borne 1 ou 2. Couper le fil pour assurer la supervi-
sion des connexions.

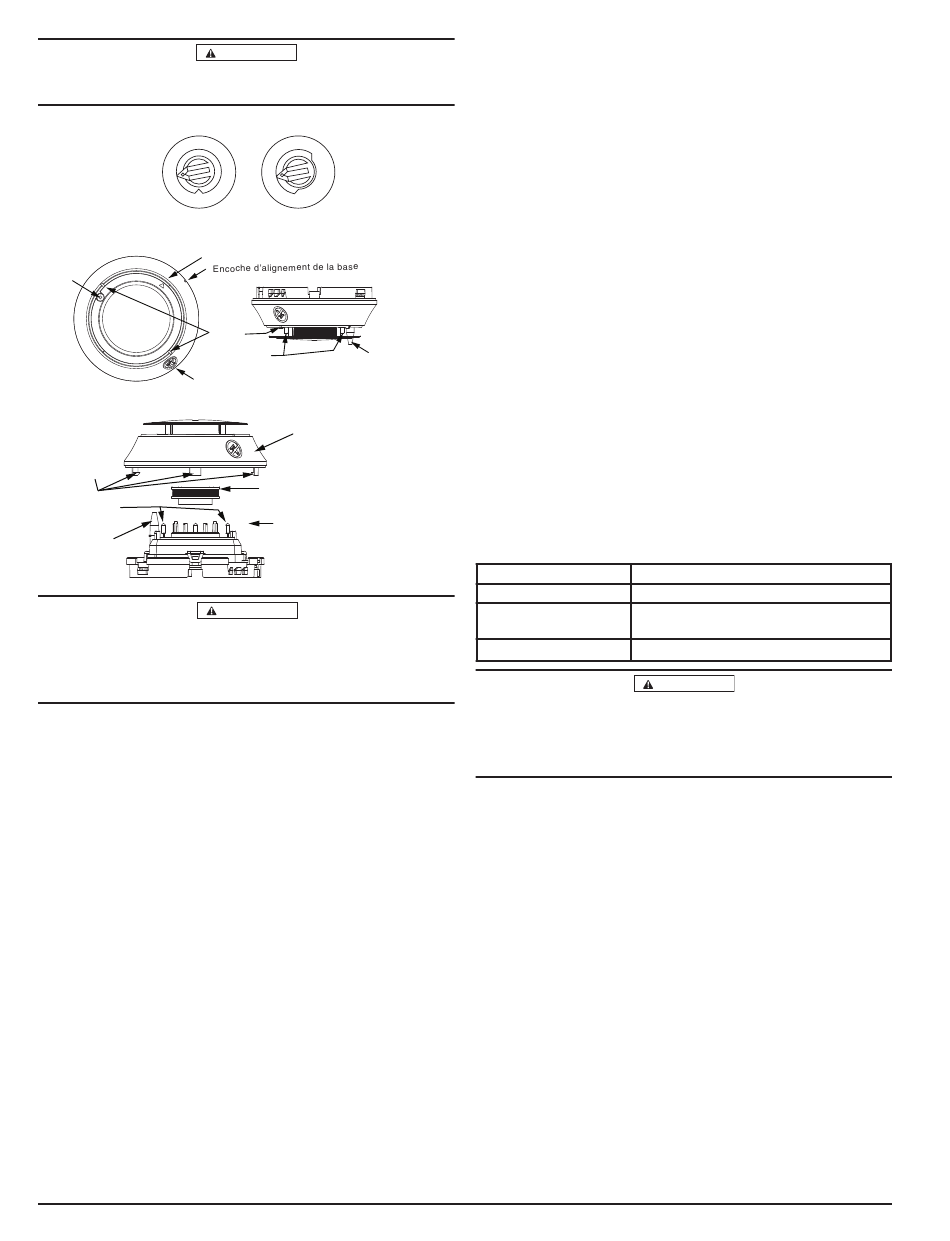

FIGURE 2. COMMUTATEURS D'ADRESSE ROTATIFS
7
8
6
9
5
10
4
3
2
14
1 0
15
TENS (DIZAINES)
FIGURE 3. CARACTÉRISTIQUES DU DÉTECTEUR DE FEU/CO
Conduit de
Point de test CO
lumière
infrarouge
Voyants
Thermistances
Marqueur d'aimant de test
FIGURE 4. NETTOYAGE DU DÉTECTEUR DE FEU/CO
Languettes
de retrait
du couvercle
Thermistances
Conduit de
lumière
infrarouge
MISE EN GARDE
Les couvercles anti-poussières offrent une protection limitée contre les
particules de poussière en suspension dans l'air pendant le transport. Les
couvercles anti-poussières doivent être retirés avant que les capteurs ne
puissent détecter la présence de fumée. Avant d'entreprendre des travaux de
construction ou de rénovation, il est recommandé de retirer les capteurs.
FONCTION ANTI VANDALISME
Le modèle MIX-FC351APA inclue une caractéristique d'inviolabilité qui
empêche le retrait de la base sans l'utilisation d'un outil. Se reporter au
manuel de base pour plus de détails sur cette fonction.
TEST
Avant de procéder aux tests, avertir les autorités pertinentes que le système
sera temporairement hors service à des fins d'entretien. Mettre le système hors
fonction pour éviter les alarmes intempestives.
Tous les capteurs doivent être testés après l'installation et périodiquement par
la suite. Les méthodes de test doivent répondre aux exigences de l'autorité
compétente. Les capteurs offrent des performances maximales lorsqu'ils sont
testés et entretenus conformément à la norme CAN/ULC S536. Les lectures de
sensibilité sont disponibles via le FACP. Se reporter aux instructions publiées
par le fabricant pour une utilisation correcte.
Le capteur peut être testé des manières suivantes :
A. Test fonctionnel : Test d'aimant (P/N M02-04-01 ou M02-09-00)
Ce capteur peut être testé fonctionnellement en utilisant un aimant de
test. L'aimant de test simule électroniquement la présence de fumée dans
la chambre de détection pour vérifier les composants électroniques du
capteur et les connexions au panneau de commande.
a.
Placer l'aimant de test dans la zone de test, comme indiqué à la
figure 3.
b.
Le capteur devrait déclencher une alarme au panneau de commande.
Les deux témoins à DEL d'état du capteur sont contrôlés par le panneau
de commande. Les signaux codés, transmis par le panneau, peuvent faire
clignoter les témoins à DEL, les allumer en continu ou les éteindre. Se
reporter à la documentation technique du panneau de commande pour en
savoir plus comment ces témoins doivent fonctionner lors d'une alarme et
le délai prévu.
7
8
6
9
5
11
4
12
3
13
2
1 0
C0162-00FR
ONES (UNITÉS)
Conduit de
lumière
infrarouge
C2043-00FR
Couvercle du capteur
Couvercle et écran
de la chambre
de détection
}
Chambre
de détection
C2044-00FR
REMARQUE : Le test de l'aimant commencera après une période d'environ
10 minutes, une fois que les programmes du logiciel de traitement du
signal du détecteur ne seront plus actifs.
B. Entrée de fumée
La fumée simulée en aérosol en conserve (agent de fumée en aérosol) peut
être utilisée pour le test d'entrée de fumée du détecteur de fumée.
Le capteur de CO et de fumée multicritères utilise des algorithmes pour
traiter les signaux reçus de plusieurs capteurs afin de déterminer les
conditions d'alarme et de réduire les fausses alarmes. Par conséquent, un
seul jet de fumée en aérosol ne placera pas immédiatement le détecteur
dans une condition d'alarme, car les algorithmes du détecteur déterminent
correctement qu'un jet de fumée en aérosol n'est pas un incendie. Pour
pouvoir tester le capteur photoélectrique, le dispositif doit être placé en
mode test. À des fins de test, le mode test permet au détecteur d'isoler les
capteurs individuels. Le dispositif peut être placé en mode test par l'une
des méthodes suivantes.
a. Placer l'appareil en mode test en maintenant un aimant de test dans
la zone de test de l'aimant, comme indiqué à la figure 3, pendant 6 à
12 secondes.
REMARQUE : Si l'aimant est maintenu en place trop longtemps, la
fonction de test d'alarme incendie sera déclenchée. (Voir Test de l'aimant,
ci-dessus.) Réinitialiser le panneau et tester la partie entrée de fumée du
dispositif.
b. Effectuer un test d'introduction de fumée immédiatement après le test
de l'aimant. Le test de l'aimant commencera après une période d'environ
10 minutes, une fois que les programmes du logiciel de traitement du
signal du détecteur ne seront plus actifs.
Une fois en mode test, tester le détecteur de fumée à l'aide de l'un des produits
de fumée en aérosol testés et approuvés. Se reporter aux instructions publiées
par le fabricant pour une utilisation correcte de l'agent de fumée en aérosol.
Lorsqu'il est utilisé correctement, l'agent de fumée en aérosol déclenchera
l'alarme du détecteur de fumée.
Les produits de fumée en aérosol testés et approuvés sont :
Fabricant
Modèle
HSI Fire and Safety
25S, 30S (PURCHECK)
SDi
SMOKE CENTURION, SOLO A10,
SMOKESABRE, TRUTEST, SOLO 365
No Climb
TESTIFIRE 2000
Les formules de fumée artificielle en aérosol (agent de fumée en
aérosol) varient par fabricant. L'abus ou l'usage excessif de ces produits
peut avoir des effets néfastes à long terme sur le capteur de fumée.
Se reporter aux instructions publiées par le fabricant de l'agent de
fumée en aérosol pour toute autre mise en garde ou avertissement.
C. Méthode de chaleur directe (sèche-cheveux de 1000-1500 watts)
Un sèche-cheveux de 1000 à 1500 watts devrait être utilisé pour tester les
thermistances. Diriger la chaleur vers le thermistor en tenant la source
de chaleur à environ 30 cm du détecteur afin d'éviter d'endommager
le boîtier en plastique. Le détecteur ne se réinitialisera qu'après avoir
eu suffisamment de temps pour se refroidir. S'assurer que les deux
thermistances soient testées individuellement.
D. Tests multicritères
Testifire® de SDi permet de tester les capteurs de fumée, de chaleur et de CO.
Se reporter aux instructions publiées par le fabricant pour des instructions
complètes d'utilisation.
Un capteur qui échoue à l'un de ces tests peut avoir besoin d'être nettoyé
comme décrit dans la section NETTOYAGE, et devra être testé de nouveau.
Une fois le test terminé, placez le système en mode de fonctionnement
normal et informez les autorités compétentes que le système est de nouveau
opérationnel.
E. Test de gaz fonctionnel
REMARQUE : Vérifiez auprès des codes locaux et des autorités compétentes
si un test de gaz fonctionnel est souhaité ou non pour une installation.
Un agent d'analyse de CO en aérosol peut être utilisé pour vérifier la
capacité du détecteur à détecter le CO. Les seuils d'alarme du monoxyde
de carbone sont conçus autour des concentrations de CO au fil du temps,
tel que défini dans la norme CSA 6.19-01. Par conséquent, un seul jet
d'agent de test de CO ne placera pas immédiatement le détecteur en
condition d'alarme. Pour pouvoir effectuer un test fonctionnel du capteur
de CO, le dispositif doit être placé en mode test. Le mode test élimine les
2
MISE EN GARDE
I56-6706FR-000
