Pour mettre à l‟échelle les phaseurs de tension et de courant.
Pour déclencher la capture de forme d‟ondes.
Pour retourner dans le sous-menu "MESURE".
3.10.2
Diagramme déséquilibré
Le diagramme déséquilibré représente un déséquilibre de courant et de tension du
système de mesure. Un déséquilibre apparait lorsque la valeur RMS et les angles de
phase entre les phases consécutives ne sont pas égales. Le diagramme est présenté
sur l‟image ci-dessous :
Tableau3.32: Symboles et abréviations sur l'écran de l'appareil
U0
Composante de tension de séquence zéro U
I0
Composante de courant de séquence zéro I
U+
Composante de tension de séquence positive U
I+
Composante de courant de séquence positive I
U-
Composante de tension de séquence négative U
I-
Composante de courant de séquence négative I
u-
Ratio de tension de séquence négativeu
i-
Ratio de courant de séquence négativei
u0
Ratio de tension de séquence zérou
i0
Ratio de courant de séquence zéroi
Pour choisir la tension pour mise à l‟échelle (avec les
curseurs).
Pour choisir le courant pour mise à l‟échelle (avec curseurs).
Pour basculer en affichage DIAGRAMME PHASE.
Pour basculer en affichage DIAGRAMME DESEQUILIBRE.
Pour basculer en affichageTENDANCE (disponible
uniquement en cours d‟enregistrement).

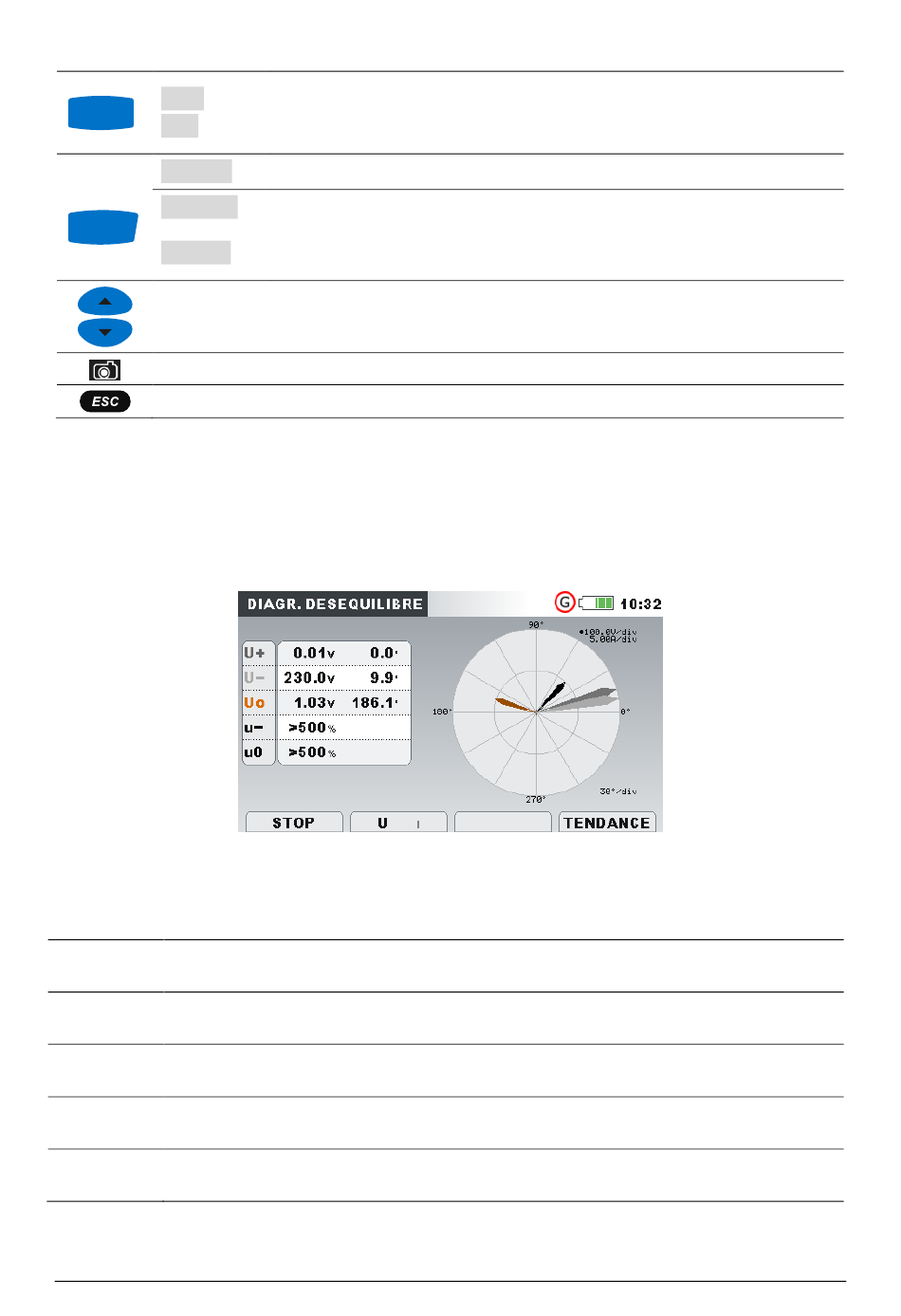

Image3.35: Ecran du digramme déséquilibré
0
0
+
+
-
-
-
-
0
0
55
