5
Structure

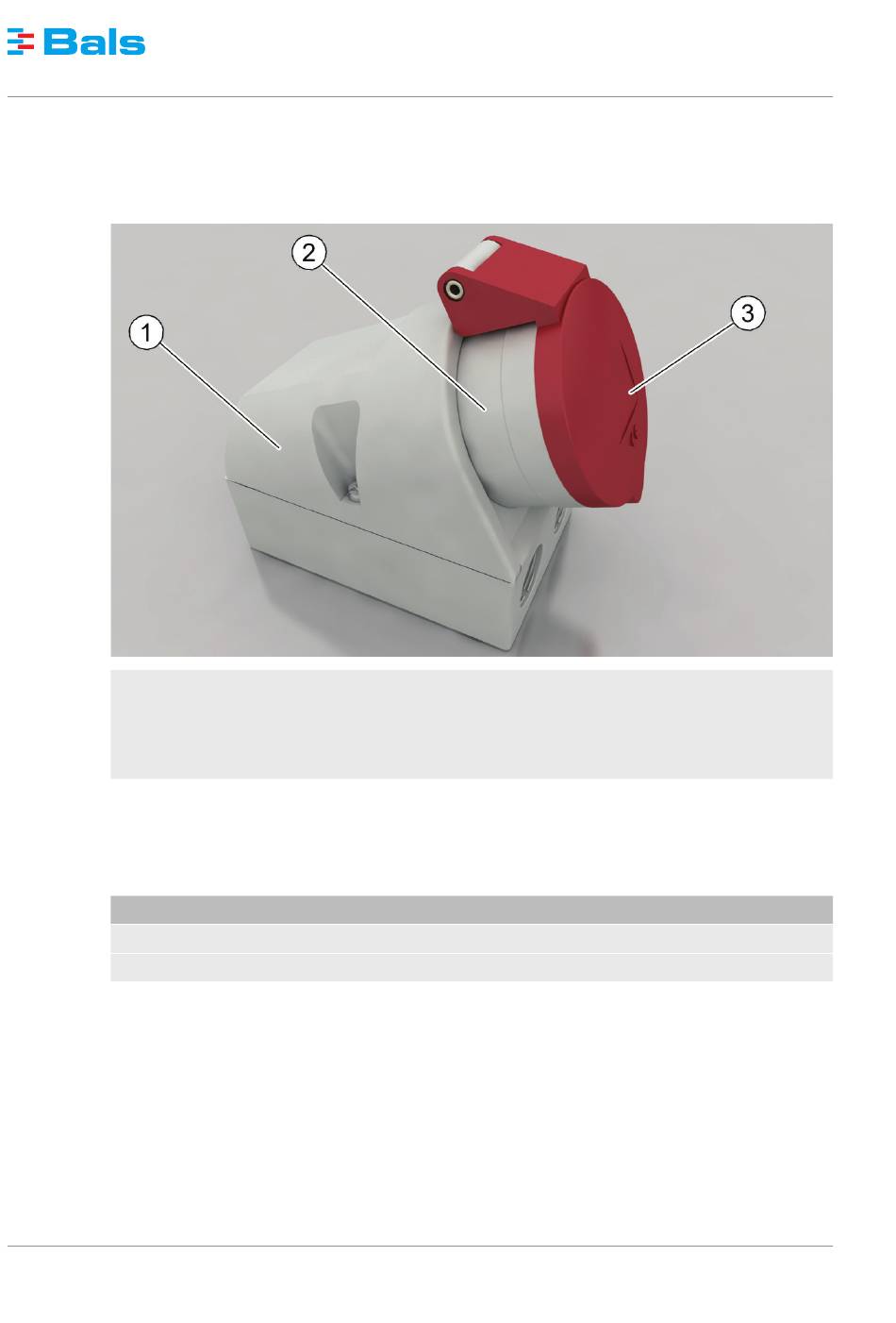

Le schéma suivant montre à l'aide d'un exemple les composants principaux d'un socle de prise saillie /
tableau ou d'une fiche saillie / tableau QUICK-CONNECT.
1
2
3
Sections de conducteur
Le tableau suivant montre les sections de conducteur possibles qui peuvent être connectées pour les
modèles 16 A / 32 A :
Modèle
16 A
32 A
Données techniques
Les données techniques spécifiques concernant les socles de prise saillie / tableau ou les fiches saillie
/ tableau dépendent du modèle. Vous les trouverez dans notre catalogue ou sur notre site internet
http://www.bals.com.
(03.2016)
8 / 16
Manuel de montage fiches et socles de prise saillie, fiches et socles de
Boîtier
Socle de fiche / de prise avec système de connexion sans vis QUICK-CONNECT pour tous
les types de conducteurs en cuivre.
Couvercle à charnière
Section de conducteur possible
1,5 mm
... 4 mm
2
2
2,5 mm
... 10 mm
2
2
prise tableau QUICK-CONNECT (16/32 A)
