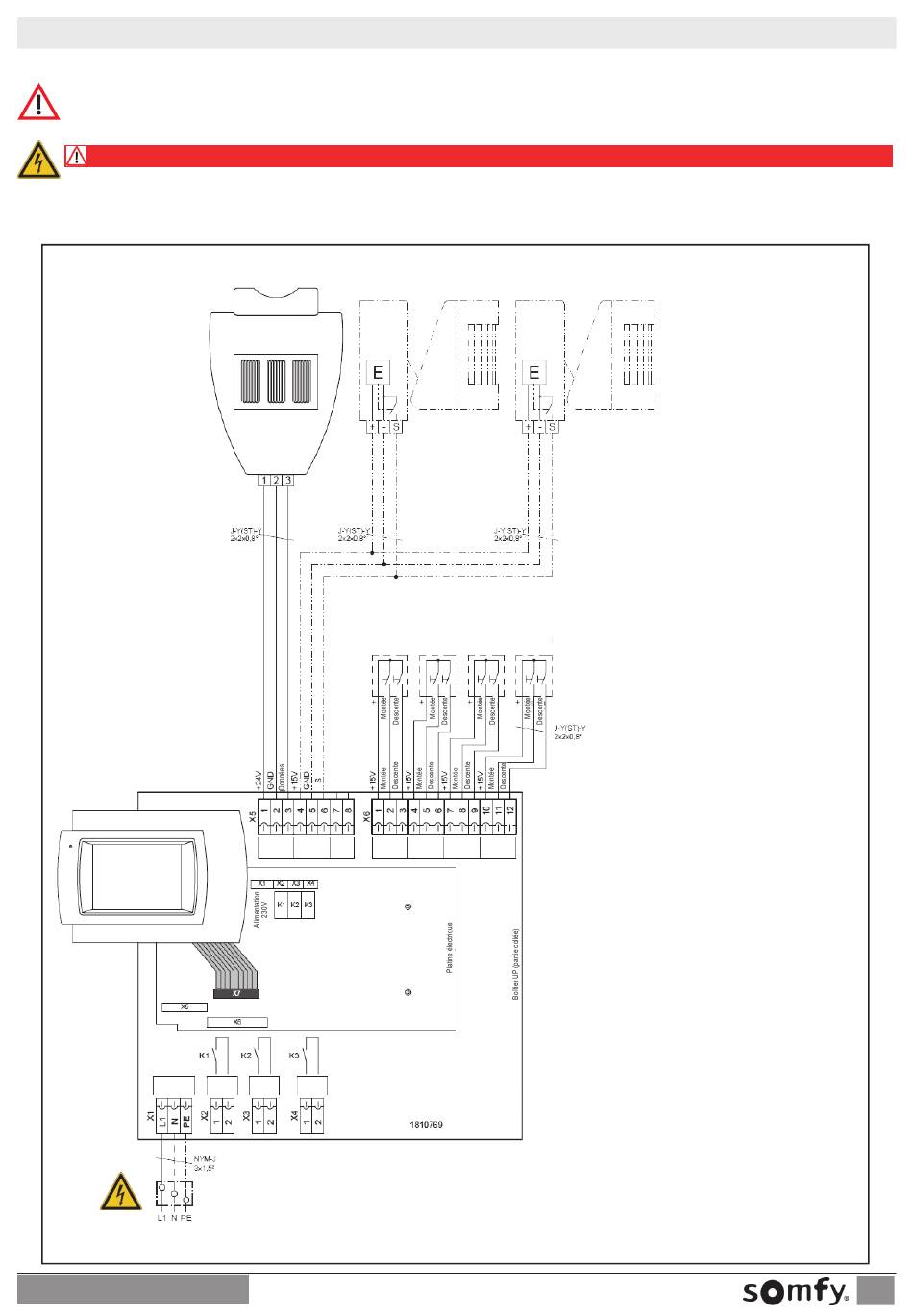

1 .6 Raccordement électrique
Attention ! Seul un électricien peut effectuer la mise en place, le contrôle, la mise en service
et le dépannage de l'installation (norme VDE0100-200) !
Danger
Câbles électriques sous tension  Danger d'électrocution, choc électrique
 Débranchez tous les câbles de l'alimentation électrique !
 Prenez les mesures de sécurité nécessaire pour éviter toute mise en marche intempestive .
 L'antenne du récepteur Modulis lumière RTS ne peut être raccourcie . Danger d'électrocution, choc électrique
Alimentation
230 V
Alimentation
230 V
50 Hz
Installateur
Station météorologique
P03 pour le Météolis -
Montage extérieur
Station Détecteur
Bus
météorolo- de mouve-
WG
gique ments
Relais Relais
Relais
de sign.
de sign.
de sign.
alarme chauffage
climatisation
Boîte de
dérivation
Météolis RTS
Deuxième détecteur de
Détecteur de mouve-
mouvements pour Météolis
ments pour le Météolis
(en option)
Interrupteur Interrupteur Interrupteur Interrupteur
Groupe 1 Groupe 2 Groupe 3 Groupe 4
Manuel Manuel Manuel Manuel
Groupe 1 Groupe 2 Groupe 3 Groupe 4
Météolis RTS
SOMFY
