2. INSTALLATION
2.1 Généralités
Attention : la rédaction de ce document a pour but de guider l'installation de la Centrale. Pour réaliser une installation en toute conformité, se référer
à la législation en vigueur dans le pays d'installation (ex : NF DTU 68-3 partie 1.1.4).
Attention : la centrale est destinée à une utilisation en intérieur.

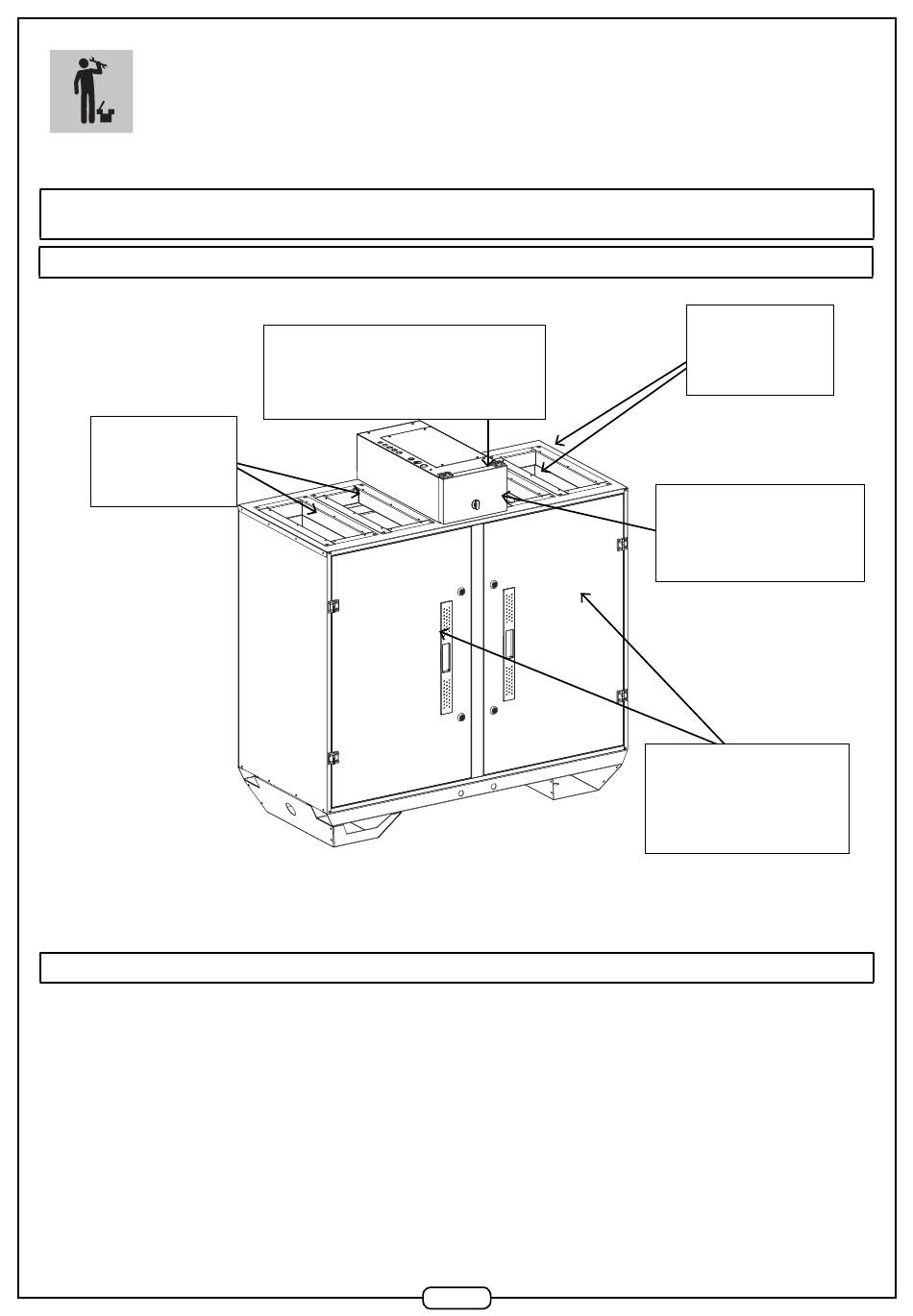

• Les accès
Plafond :
2 cadres
d'ouverture
La plaque d'identifi cation de la Centrale est dupliquée. Une plaque se trouve au dos de la trappe d'accès rapide et une autre sur la face latérale.
La centrale est emballée sous fi lm plastique, protégée avec des coins en carton. Tous les accessoires commandés avec la centrale sont livrés non
montés. Voir section 2.6 pour le montage des accessoires.
Attention : ne pas percer la face située entre les 2 portes d'accès ainsi que les planchers car ils comportent des réseaux de câbles !
2.2 Transport sur le site
La centrale est montée sur traverses. Lors du transport par élévateur à fourche, veillez à ce que les fourches soient suffi samment longues afi n que
tous les longerons reposent dessus. Veillez à ne pas endommager les traverses lors du passage de fourches sous la centrale (prévoir un écartement
minimum de 350 mm pour VEX630 (XV1600) et VEX640 (XV2300).
Trappe d'accès vissée :
Bornier de raccordement pour
l'alimentation et la régulation
5
Plafond :
2 cadres
d'ouverture
Trappe d'accès
rapide vers automate
et interrupteurs
Porte d'accès aux
composants internes
protégée par une clé
CHC 8 mm
