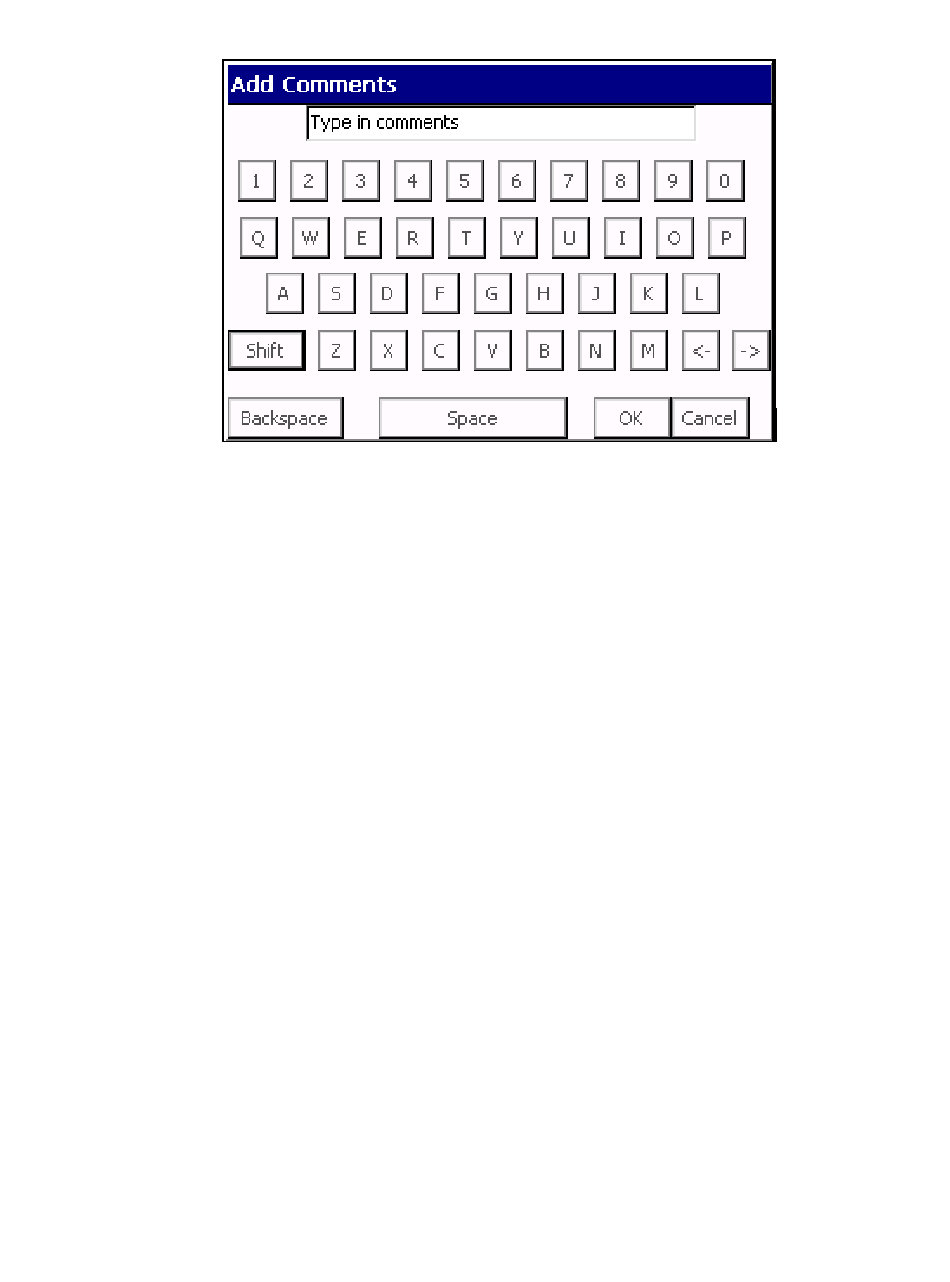

Figure 27. Écran Ajouter des commentaires
Si le bouton Imprimer/Enregistrer est enfoncé alors que l'écran Graphique est affiché,
vous pouvez enregistrer les données graphiques actuellement affichées dans un fichier,
soit dans la mémoire interne intégrée, soit sur une carte flash SD insérée dans le lecteur.
Il n'est pas possible d'imprimer le graphique ni les données graphiques. Vous ne
pouvez pas non plus imprimer ni enregistrer de capture d'écran du graphique.
Pour extraire les données du système de test Certifier, il suffit de connecter le dispositif
à un PC à l'aide d'un câble USB standard A vers mini B. Choisissez si le PC hôte doit
accéder à la mémoire intégrée du système de test Certifier ou à une carte Flash SD
insérée dans le lecteur à l'aide de la fonction « Sélectionner la cible de stockage de
masse » (voir section 2.3.10 « Touche de configuration »).
Tous les fichiers de données exportés depuis le système de test Certifier utilisent un jeu
de caractères ASCII et un format CSV « valeurs séparées par des virgules ». La plupart
des applications de feuilles de calcul et de bases de données sont capables d'importer ce
format.
2.3.9.1 Enregistrement Courbe
La fonction d'enregistrement Courbe permet d'enregistrer 15 secondes de données
brutes de débitmètre dans un fichier sur une carte Flash SD. La fréquence est d'environ
un enregistrement par milliseconde. Les données sont exportées au format CSV
« valeurs séparées par des virgules », lisible par de nombreuses applications courantes
de feuilles de calcul et de bases de données.
®
32
Système de test Certifier
FA Plus
