MONTER / DÉMONTER LE FOIL
POUR ASSEMBLER LE FOIL
Si vous avez un mât carbone, passez directement à l'étape 4.
Si vous avez un mât alu, suivez d'abord les 3 étapes ci-dessous :
1. Si vous utilisez une Top Plate : fixez la top plate sur votre mât à l'aide de deux vis M6 x 25 mm.
2. Si vous utilisez un boîtier Tuttle, KF ou Deep-KF : Fixez votre boîtier sur le mât avec deux vis M6 x
50 mm.
3. Vissez le pied de mât Titan (Titan mast foot) sur le mât avec deux vis M6 x 25mm

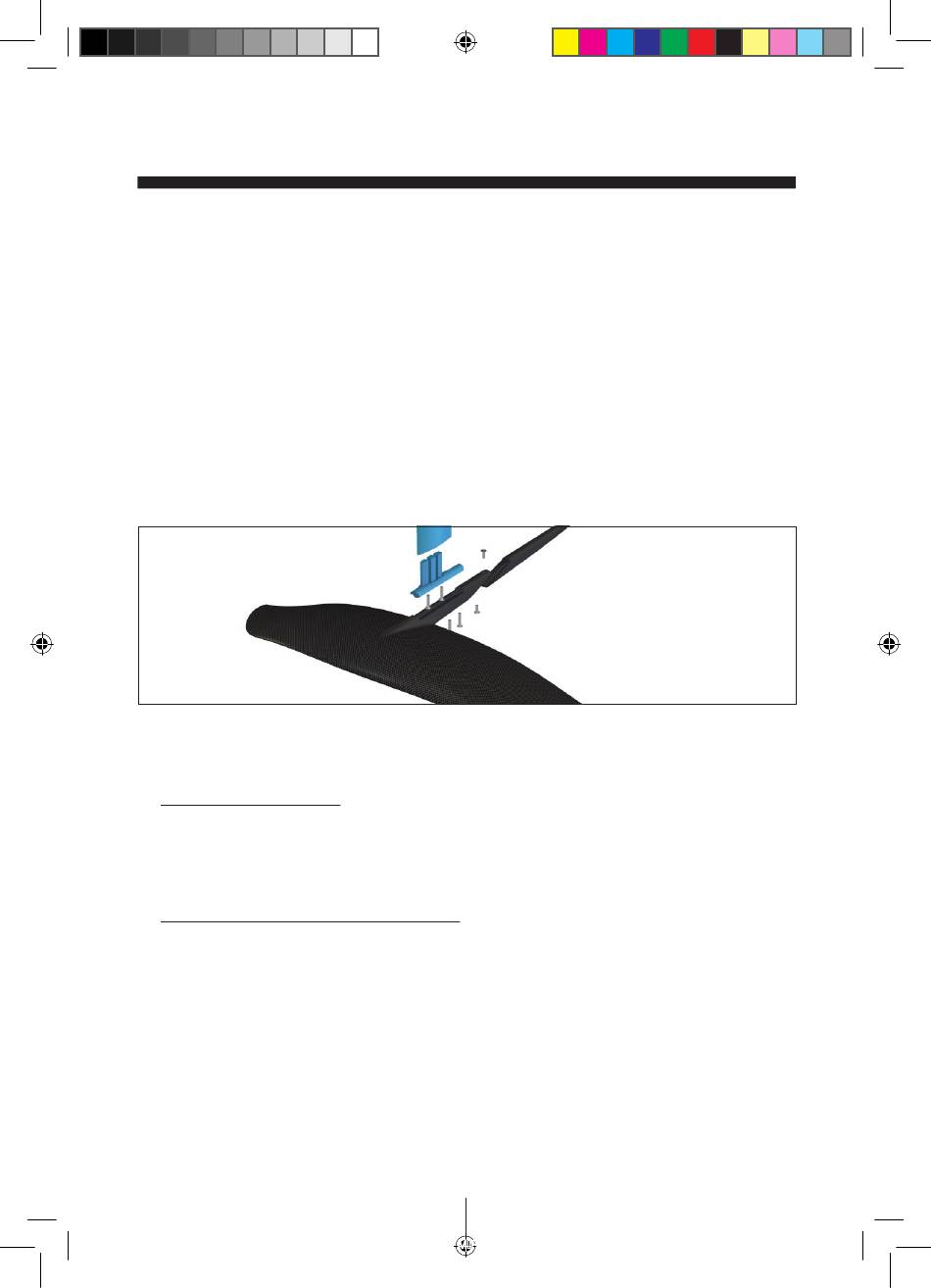

4. Assemblez l'aile et le fuselage avec deux vis M6 x 25 mm.
5. Fixez le stabilisateur sur le fuselage avec deux vis M6 x 15 mm.
6. Fixez l'avion complet (aile, fuselage et stab) sur le pied de mât avec :
•
Aile GRAVITY Carbon : 3 vis M6 x 32 mm
•
Aile PHANTOM Carbon : 3 vis M6 x 32 mm
•
Aile MIRAGE Carbon : 3 vis M6 x 32 mm
•
Aile LEVO Carbon : 3 vis M6 x 38 mm
7. Serrez fermement jusqu'à obtenir un ensemble monobloc sans pour autant risquer d'abîmer les
têtes de vis.
POUR MONTER LE FOIL SUR LA PLANCHE
8. Posez la planche à l'envers sur un sol qui ne risque pas de l'endommager (évitez béton, graviers...)
(carène vers le haut).
9. Si vous utilisez une Top Plate:
fixez l'ensemble du foil sur la planche à l'aide de quatre vis M6 et des écrous spéciaux (T-nut). La taille des vis
à utiliser dépend des rails de votre planche:
•
Rails Alu : vis M6 - 15 mm (x4)
•
Rails plastique : vis M6 - 25 mm (x4)
•
4 Inserts: vis M6 - 15 mm (x4)
10. Si vous utilisez un boîtier Tuttle, KF ou Deep-KF :
a. Insérez le talon du foil dans le boitier prévu dans la carène.
b. Basculez la planche sur la tranche avec précaution.
c. Fixez le foil à la planche en utilisant deux vis M6 de longueur adaptée à votre planche.
d. N'oubliez pas d'utiliser des rondelles assez larges pour ne pas endommager le pont de la planche.
POUR DÉMONTER LE FOIL
1. Placez l'ensemble foil + planche assemblée à l'envers sur le sol.
2. Dévissez l'avion complet (aile, fuselage et stab) en laissant le mât connecté à la planche.
3. Dévissez le stabilisateur du fuselage.
4. Dévissez la partie arrière du fuselage.
5. Dévissez la platine ou le boîtier et retirez le mât de la planche.
6. N'oubliez pas de démonter et rincer l'ensemble de pièces après utilisation.
