ProSim™ 2/3
Mode d'emploi
Pour simuler le débit cardiaque, utilisez l'adaptateur CI-3
fourni afin de connecter le produit à l'appareil testé.
Reportez-vous à la figure 12. Si nécessaire, utilisez le
connecteur d'utilisation générale.
18
Module/Câble CI-3
Connecteur de température
sanguine (TS)
Connecteur thermistor de
température d'injectat (TI)
Potentiomètre 10 tours de
température d'injectat (TI)

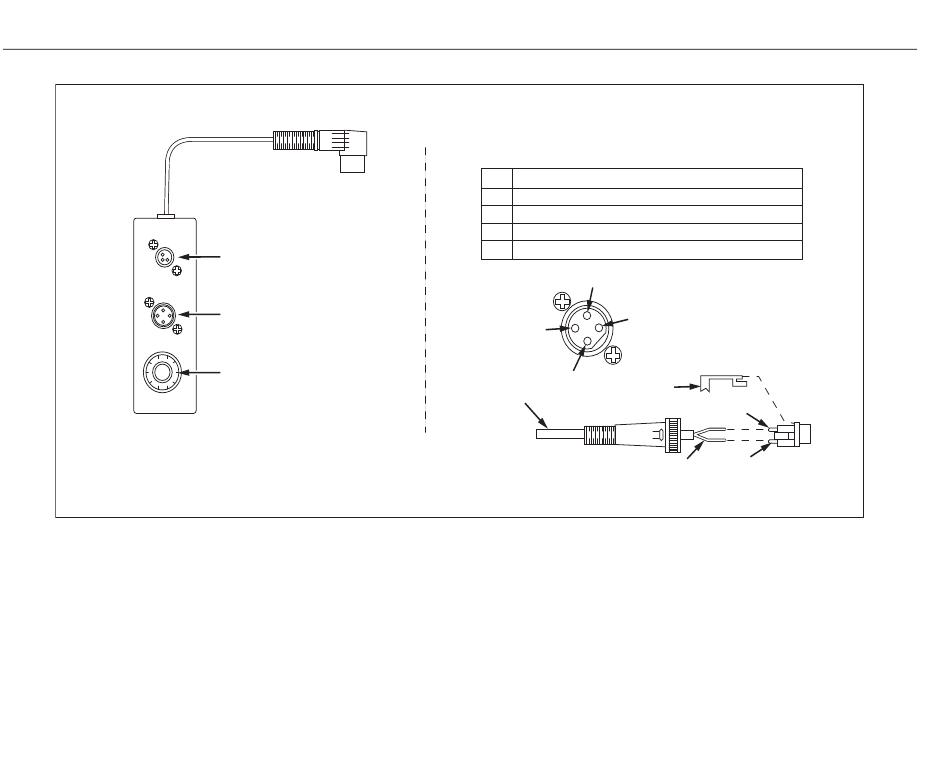

Figure 11. Adaptateur CI-3 pour injectat de débit cardiaque
Assemblage du connecteur
d'utilisation générale
Injectate temperature (IT) thermistor connector
PIN
CONNEXION A DU THERMISTOR D'INJECTAT
1
PAS DE CONNEXION
2
CONNEXION B DU THERMISTOR D'INJECTAT
3
PAS DE CONNEXION
4
2
Vue du
dessus du
1
C1-3
3
Extrémité du câble
avec thermistor
Fil de soudure
pour les broches 1 et 3
Pour effectuer un test de débit cardiaque :
1. Branchez le moniteur individuel à l'adaptateur de débit
cardiaque.
2. Branchez l'adaptateur au produit (Figure 12).
FONCTION
4
Tube de
sertissage
Pin 3
Pin 1
hiz010.eps
