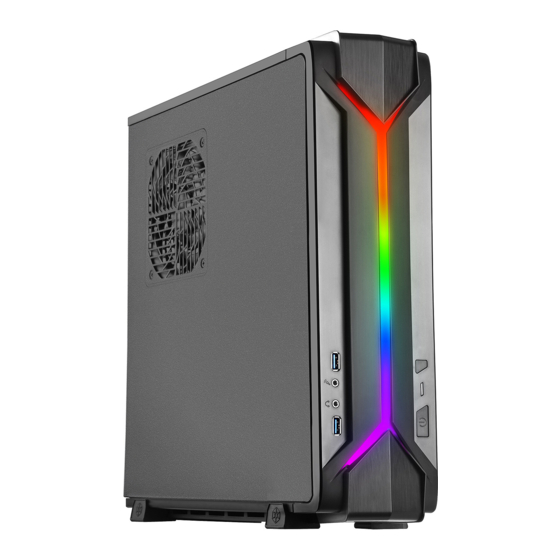

RVZ03-ARGB
Redéfinir l'informatique SFF avec
Redéfinir l'informatique SFF avec
Redéfinir l'informatique SFF avec
Redéfinir l'informatique SFF avec
un flair supplémentaire
un flair supplémentaire
un flair supplémentaire
un flair supplémentaire
Panneau avant au style
caractéristique RAVEN doté
d'un ruban lumineux adressable
RGB brillant
Publicité
Table des Matières
Manuels Connexes pour SilverStone RVZ03-ARGB
Sommaire des Matières pour SilverStone RVZ03-ARGB
- Page 1 RVZ03-ARGB Redéfinir l'informatique SFF avec Redéfinir l'informatique SFF avec Redéfinir l'informatique SFF avec Redéfinir l'informatique SFF avec un flair supplémentaire un flair supplémentaire un flair supplémentaire un flair supplémentaire Panneau avant au style caractéristique RAVEN doté d'un ruban lumineux adressable...
-
Page 2: Caractéristiques
SilverStone RVZ03 est une nouvelle évolution du boîtier très apprécié RAVEN Z RVZ01-E, au format fin et aux capacités remarquables. Il dispose du même intérieur optimisé offrant de la place pour une alimentation électrique ATX (PS2) standard et prend en charge certaines des cartes graphiques les plus volumineuses du marché... - Page 3 Especificaciones Modèle N° SST-RVZ03B-ARGB (noir), SST-RVZ03W-ARGB (blanc) Matériau Boîtier externe en plastique et cadre en acier Carte mère Mini-DTX, Mini-ITX Baies Interne 2,5" x 3 Systeme de refroidissement Dessus 1 x vent. de 120mm, 1500rpm, 18dBA Le fond 1 x vent. de 120mm, 1500rpm, 18dBA 1 x emplacement pour ventilateur de 120mm Emplacement d’extension Ports E/S en façade...
-
Page 4: Graphique De Démontage
Graphique de démontage 2.5" HDD X1 2.5" HDD X2 TOP COVER FAN FILTER X1 12015 FAN X1 ARGB CAGE FAN FILTER X2 MINI-ITX (OPTION) POWER CAGE RESET BUTTON HDD LED POWER BUTTON POWER LED USB 3.0 + SPK + MIC 12015 FAN X1 ATX PSU (OPTION) Élément... - Page 5 Guide d'installation vant de commencer, veuillez vous assurer d'avoir rassemblé tous les éléments. Vérifiez que tous les composants ne présentent pas de problèmes de compatibilité entre eux ou avec le boîtier. Si possible, assemblez d'abord les composants à l'extérieur du boîtier pour vous assurer qu'ils fonctionnent.
- Page 6 Dévissez les vis du support de la carte graphique puis enlevez-la Dévissez les vis du support du bloc d'alimentation pour le retirer...
- Page 7 Si vous souhaitez utiliser SilverStone NT06-PRO ou un autre refroidisseur de CPU similaire, veuillez déplacer le ventilateur de 120mm du panneau supérieur sur la sortie inférieure près de la zone de la carte graphique Insérez la plaque d'E/S inclus avec votre carte mère, puis...
- Page 8 Nous vous recommandons à ce point de brancher tous les cables nécessaires, y compris les cables SATA, sur la carte mère Attachez le bloc d'alimentation sur le support du bloc d' alimentation...
- Page 9 Placez le support du bloc d'alimentation sur le dessus du châssis puis branchez le cordon d'alimentation sur le bloc d'alimentation Insérez le support du bloc d'alimentation dans sa position d'origine et attachez-le avec des vis...
- Page 10 Retirez le couvercle de la fente d'expansion et installez la carte graphique dans le support de la carte graphique Selon le type de votre carte graphique, installez et ajustez le crochet de carte graphique à une bonne position pour supporter votre carte. Utilisez les rembourrages en caoutchouc inclus selon la hauteur de l'arrière de la carte graphique, un (pour plaque arrière de 3mm d'épaisseur) ou deux (pour les composants sans plaque arrière)
- Page 11 Installez le lecteur de DD/SSD de 2,5" sur le support de la carte graphique Raccordez le connecteur RVB adressable (ARGB). Veuillez consulter le guide des connecteurs LED ARGB dans les pages suivantes pour plus de détails...
- Page 12 Installez le support de la carte graphique dans le châssis et branchez le cordon d'alimentation sur la carte graphique si nécessaire Vérifier que tous les câbles sont correctement branchés...
- Page 13 Remettez le panneau supérieur sur le boîtier et fixez-le avec deux vis Selon les exigences ou les préférences, mettez quatre pieds en caoutchouc pour une utilisation horizontale ou installez les patins en caoutchouc pour une utilisation verticale. Le logo RAVEN correspondant pour chaque sens est inclus pour l'installation...
-
Page 14: Définition Des Connecteurs
Définition des connecteurs (1) Installation des connecteurs du panneau avant Power Switch Reset Switch Interrupteur d'alimentation et guide d'installation du commutateur de réinitialisation Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des "des connecteurs du panneau système". -
Page 15: Guide Des Connecteurs Led Argb
RVB B. Si vous avez d'autres appareils ARGB tels que le ruban lumineux LS03 de SilverStone ou le cadre de ventilateur ARGB FG122, vous pouvez également les raccorder au contrôleur ARGB du RVZ03 ; les étapes d'installation sont indiquées ci-dessous : 1. -
Page 16: Guide Du Connecteur D'e/S Avant
Au dessous de la description des broches des ports d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation Connecteur USB 3.0... -
Page 17: Limitation Du Refroidisseur De Cpu
Limites de taille des composants (1) Limitation du refroidisseur de CPU 83mm 11mm 4.2mm A. Limitation de la hauteur : Le RVZ03 a une limitation de hauteur de 83mm pour le refroidisseur de CPU B. Limite supérieure : Le refroidisseur peut dépasser de 11mm sur le bord supérieur de la carte mère C. -
Page 18: Limitation De L'alimentation Électrique
électrique d'une profondeur de 140 mm ou moins peuvent avoir suffisamment de place pour permettre la connexion des câbles après l'installation. Nous conseillons donc d'utiliser un bloc d’alimentation modulaire de 140 mm de profondeur avec des câbles plats, tels que le SilverStone ST75F-PT... -
Page 19: Limitation De Longueur De La Carte Graphique/ Carte D'extension
(3) Limitation de longueur de la carte graphique/ carte d’extension 149mm 131mm 111mm A. Limitation de longueur RVZ03 peut supporter la plupart des cartes graphiques du marché de 13" (330mm). Veuillez nous contacter si vous trouvez une carte qui ne correspond pas B. -
Page 20: Disposition Optimale De Performance Thermique
Recommandation pour le refroidissement par eau e SilverStone TD03-SLIM est compatible avec le RVZ03 en option si un refroidisseur liquide tout en un (AIO) est nécessaire Le routage des câbles Il y a un certain espace entre le panneau avant et le côté de la... -
Page 21: Maintenance Et Mise À Niveau
Maintenance et mise à niveau a conception à pression d'air positive du RVZ03 est une configuration efficace permettant de réduire l'accumulation de la poussière dans le boîtier. De petites particules d'air ou de peluche vont s'accumuler avec le temps sur les filtres d'aspiration, et non sur les composants à... -
Page 22: Guide De Suppression Du Ventilateur
Guide de suppression du ventilateur Le ventilateur sur le couvercle supérieur peut être enlevé après avoir enlevé le couvercle supérieur Le support de carte graphique doit être enlevé avant d'enlever les ventilateurs sur les sorties inférieurs Nous vous recommandons de retirer les filtres avant d'enlever les ventilateurs... -
Page 23: Protégez Votre Ordinateur
Protégez votre ordinateur ente de sécurité Kensington Remarque: Le verrou de sécurité de câble n'est pas inclus avec RVZ03 Un câble de verrouillage peut être acheté pour utilisé l'emplacement de sécurité Kensington situé à l'arrière du RVZ03 pour empêcher le boîtier d'être déplacé ou ouvert Attention : Veuillez vérifier la compatibilité... -
Page 24: Informations Sur La Garantie
Dans le cadre de sa garantie, la responsabilité maximale de SilverStone Technology se limite à la valeur effective du produit (valeur dépréciée, hors frais de transport, de manutention et autres). SilverStone Technology n’est en aucun cas responsable des autres dommages ou pertes associés à... - Page 25 (iii) Avant de nous envoyer le produit, vous devez obtenir un numéro d’autorisation de retour d’article (RMA) de la part de SilverStone. Les informations sur la mise à jour des termes et conditions de la garantie seront publiées sur le site officiel de SilverStone.
-
Page 26: Informations Additionnels Et Contacts
Veuillez vous reporter aux « Termes et conditions de la garantie » ci-dessus pour plus de détails sur la garantie. SilverStone Technology Co., Ltd. 12F No. 168 Jiankang Rd., Zhonghe Dist., New Taipei City 235 Taiwan R.O.C. + 886-2-8228-1238 (standard international call charges apply) Pour l’Europe support.eu(at)silverstonetek.de... - Page 27 ©2018 SilverStone Technology Co., Ltd. All Rights Reserved ALL trademarks are registered to their respective owners...
