EuroLock

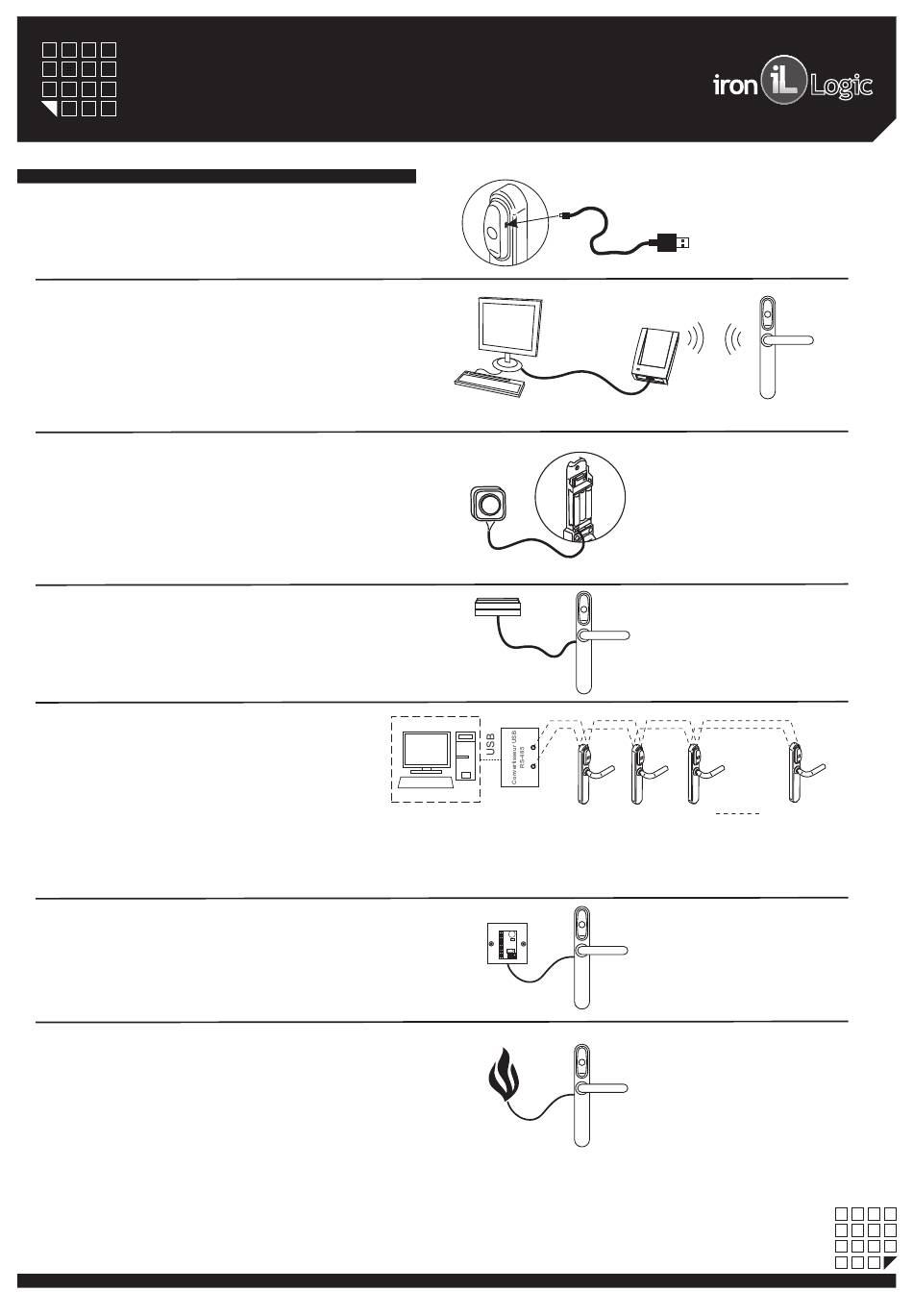

12. RACCORDEMENT DES DISPOSITIFS PÉRIPHÉRIQUES
MICRO USB
Le connecteur micro USB situé sur le boîtier du lecteur assure les
fonctions suivantes
- mises à jour du firmware de serrure (logiciel Lock Commander)
- alimentation externe en cas de piles déchargées
ADAPTATEUR RF-1996
L'adaptateur RF-1996 exécute le transfert de données entre
la serrure et l'ordinateur à l'aide d'une méthode sans contact via
une antenne de lecteur. Il peut également effectuer les mises
à jour du firmware. L'emplacement de l'antenne est repéré par
un autocollant à la base du boîtier de l'adaptateur RF-1996.
Afin de transférer des données vers et de la mémoire de la
serrure, appuyez l'antenne de l'adaptateur RF-1996 sur celle
du lecteur de la serrure. Afin d'assurer une bonne connexion, la
distance entre l'antenne de l'adaptateur RF-1996 et celle de
l'antenne du lecteur ne doit pas être supérieure à 3 cm.
BOUTON D'OUVERTURE DE PORTE EXTERNE
Le cas échéant, un bouton d'ouverture de porte externe peut
être connecté à la serrure. Afin de connecter le bouton, utilisez
une prise bipolaire située sur la platine intérieure de la serrure,
sur la carte imprimée sous le compartiment de piles. Lorsque
le bouton externe est actionné, un bip est émis et la LED verte
clignote. Pendant le clignotement de la LED verte, tournez la
poignée et ouvrez la porte avant l'expiration de la durée
d'ouverture (3 secondes par défaut). La durée d'ouverture de
la porte est programmable (de 0 à 220 secondes).
CAPTEUR DE PORTE (GERKON)*
*Cette modification nécessite une modification du firmware de la
serrure.
Le cas échéant, un capteur d'ouverture de porte (Gerkon) peut
être connecté à la serrure. Afin de connecter le capteur
d'ouverture de porte, utilisez une prise bipolaire située sur
la platine intérieure de la serrure, sur la carte imprimée sous
le compartiment de piles.
FONCTIONNEMENT DE LA SERRURE DANS UN RÉSEAU
RS-485
Les serrures Eurolock EHT peuvent être connectées en réseau
via l'interface RS-485 et fonctionner sous le contrôle d'un
ordinateur. Un logiciel spécialisé (voir le site www.ironlogic.ru)
permet de programmer les serrures, de contrôler leur
fonctionnement et de télécharger les événements. Toutefois, les
décisions relatives à l'autorisation d'accès des cartes ou des
clés sont prises par la serrure elle-même, qu'elle soit connectée
à un PC ou non.
Les serrures sont connectées en séquence. En cas de
fonctionnement en réseau, outre l'alimentation par 3 piles, une
alimentation +12 V externe doit être prévue afin de permettre le
fonctionnement ininterrompu du réseau RS-485.
Contrôleur DMCS externe*
*Cette modification nécessite une modification du firmware de la
serrure.
Les serrures Eurolock EHT Net peuvent être connectées à un
contrôleur DMCS externe, par exemple :
Lecteur EM Marine, HID PROX II, Temic, associé avec la
commande de serrure, connecté à un contrôleur DMCS externe
via Dallas Touch Memory ou Wiegand 26*.
ALARME INCENDIE*
*Cette modification nécessite une modification du firmware de la
serrure.
Une alarme incendie peut être connectée à une serrure.
En cas de réception d'un signal d'alarme incendie, la serrure
passe en mode Accès libre.
Afin de rétablir le mode de fonctionnement de la serrure, il suffit
de passer la Master Card.
Afin de connecter une alarme incendie, utilisez un connecteur
situé sur la carte imprimée de la serrure.
E
H
T net,dd=0,72,85,92
Sortie relais
dispositif incendie
micro USB
USB
USB
PC
ADAPTATEUR RF-1996
B
A
EuroLockEHTnet
EuroLockEHTnet
N° 1
N° 2
Serrure
EuroLockEHTnet
EuroLock EHT net
N° 3
dernière
www.ironlogic.me
Page 10
