Montage
Déposer le revêtement de la portière côté conducteur.
Déconnecter le connecteur de la commande des rétroviseurs.
Enfichez les connecteurs du câblage interface dans les fiches correspondantes de la
commande des rétroviseurs.
Enficher le connecteur restant dans le module.

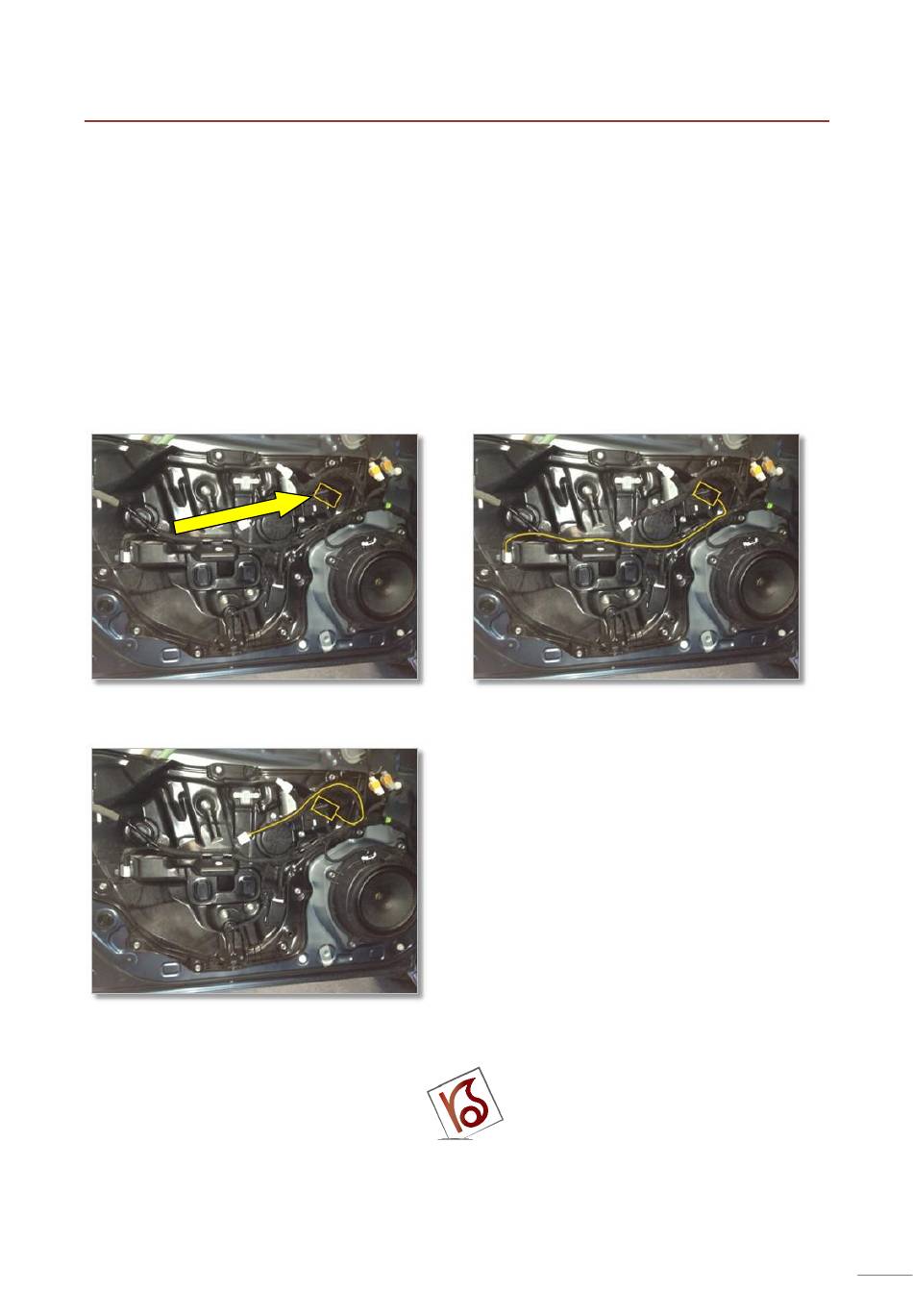

Coller le module à l'aide de l'autocollant contre la paroi de la portière côté conducteur
(photo 1).
Passer le fil bleu/noir du module vers le connecteur à 12 positions du moteur du
verrouillage central (photo 2); souder ce fil au fil brun clair du connecteur à 12
positions.
Passer le fil rouge avec le fusible (+30) vers le connecteur du lève-vitres (photo 3);
souder ce fil au fil vert clair du lève-vitres.
Replacez le revêtement de la portière.
Photo 1
Photo 3
Photo 2
