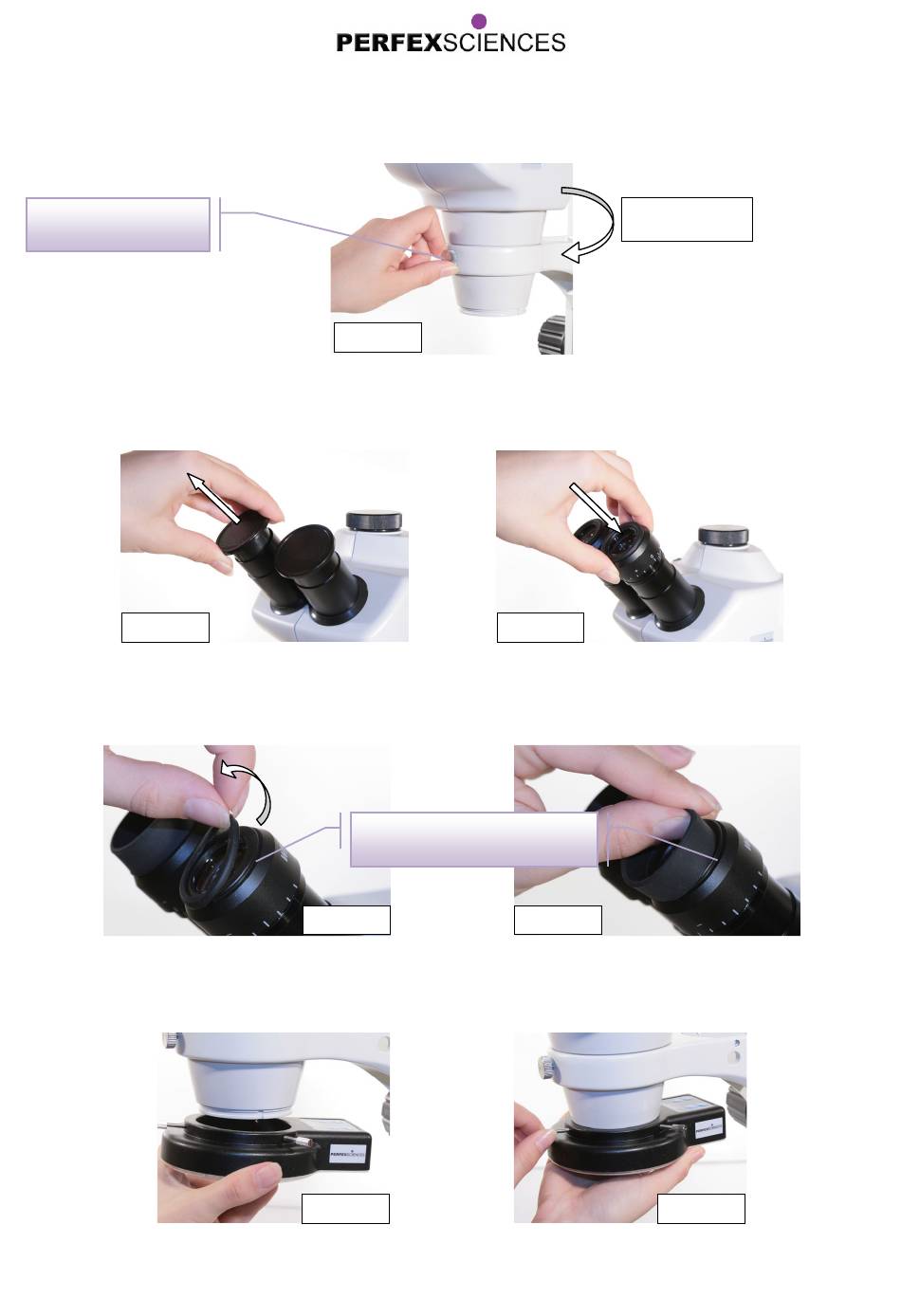

Installez la tête optique sur la potence, choisissez l'orientation et serrez la vis de blocage de la tête (photo 17).
Vis de blocage de la
tête optique
Une fois la tête optique installée retirez les caches présents au niveau des tubes optiques (photo 18) et insérez à cet
endroit les oculaires (photo 19). N'hésitez pas à forcer un peu pour les rentrer correctement dans leur emplacement
(mais attention au réglage dioptrique, cf paragraphe B).
Photo 18
Pour une observation plus confortable, installez les bonnettes fournies avec la loupe en retirant les joints en
caoutchouc présents sur les oculaires (photo 20) et en insérant à leur place, dans la rainure prévue à cet effet, les
bonnettes (photo 21).
Il est possible de placer un éclairage LED annulaire (72 diodes, lumière froide) (réf : SLED720). Cet anneau vient se
placer autour de la partie inférieure de la tête optique (autour de l'objectif) (photo 22) et ce sont les trois vis présentes
sur l'anneau qui le rendent solidaire de la tête optique (photo 23).
Le produit présenté par ce document est à tout moment susceptible d'évolution pouvant le modifier sur le plan de la technique interne, de l'aspect
extérieur, des accessoires, de l'utilisation. Le présent document ne peut en aucun cas revêtir un caractère contractuel. Perfex Sciences 61 avenue
de Toulouse, 31750 Escalquens Tél. : (33) 05 61 27 82 22 - Fax : (33) 05 61 27 82 37.email : info@perfex.fr - site : www.perfex.fr
Loupe Binoculaire ZOOM Pro 10.85
réf : S0858Z5, ZOOM 8x à 50x
Photo 17
Rainure d'insertion des
Rainure d'insertion des
bonnettes
bonnettes
Photo 20
Photo 22
Rotation de la
tête à 360°
Photo 19
Photo 21
Photo 23
