Notice de montage IRFTS SHADOW SOLAR EVOLUTION - version 2 et 4 pieds
2.3
7
17
8
51
_______________________________________________________________________________________________

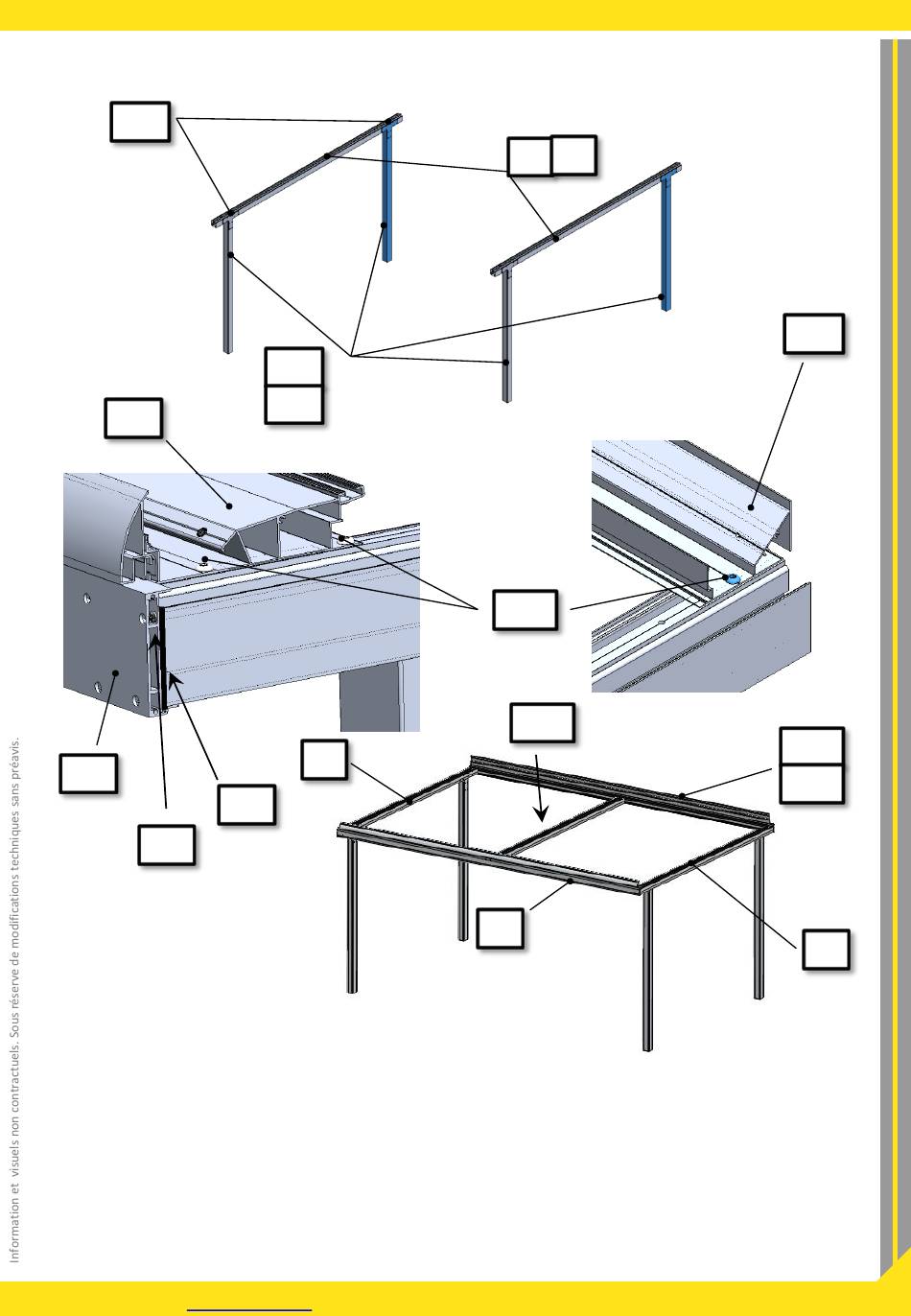

a) Assembler (24/26) , (4ou5) et (7) de façon à créer les bases pour venir fixer (17,8 ) à l'avant et ( 14,19 ) à l'arrière .
Vous pouvez vous aider de planches et de serre-joint pour que l'ensemble reste vertical.
b) Visser (17) et( 14 ) sur (4 ) et (5) avec les vis (29) ; pour (17) présenter en même temps (8) et visser avec (51).
Assembler (19 ) avec (4 et 5), attention à la perpendicularité entre ces éléments , respecter les consignes de la page
15.
c)
Répéter l'opération avec (23 ) et (8 et 19) , visser avec (51) .
This document is the property of IRFTS. It shall not be reproduced or shared with third parties without IRFTS agreement
www.irfts.com
Fixation de la structure
24
26
5
6
5
4
29
23
8
IRFTS
14
14
19
4
14
