Système d'équilibre
Si un système d'alimentation à trois phases est é q u i l i b r é , les paramètres seront indiqués de
façon suivante
: V1=V2=V3
V12=V23=V31
L'angle de phase du phaseur V2= - 120
L'angle de phase du phaseur V3= 120
Vn (tension neutre par rapport au sol)= 0V
VUR = 0%
d0%=0%
d2%=0%
Système de déséquilibre
Si les valeurs sont différentes aux numéros qui apparaissent ci-dessus, nous pouvons dire qu'il
s'agit d'un système d'alimentation de déséquilibre. La magnitude de la différence peut
s'utiliser comme une indication du système de déséquilibre. Plus la différence est
importante, plus le système sera en déséquilibre.
3.14 Equilibre et déséquilibre d'un système de charge à 3 phases (3P3W ou
3P4W)

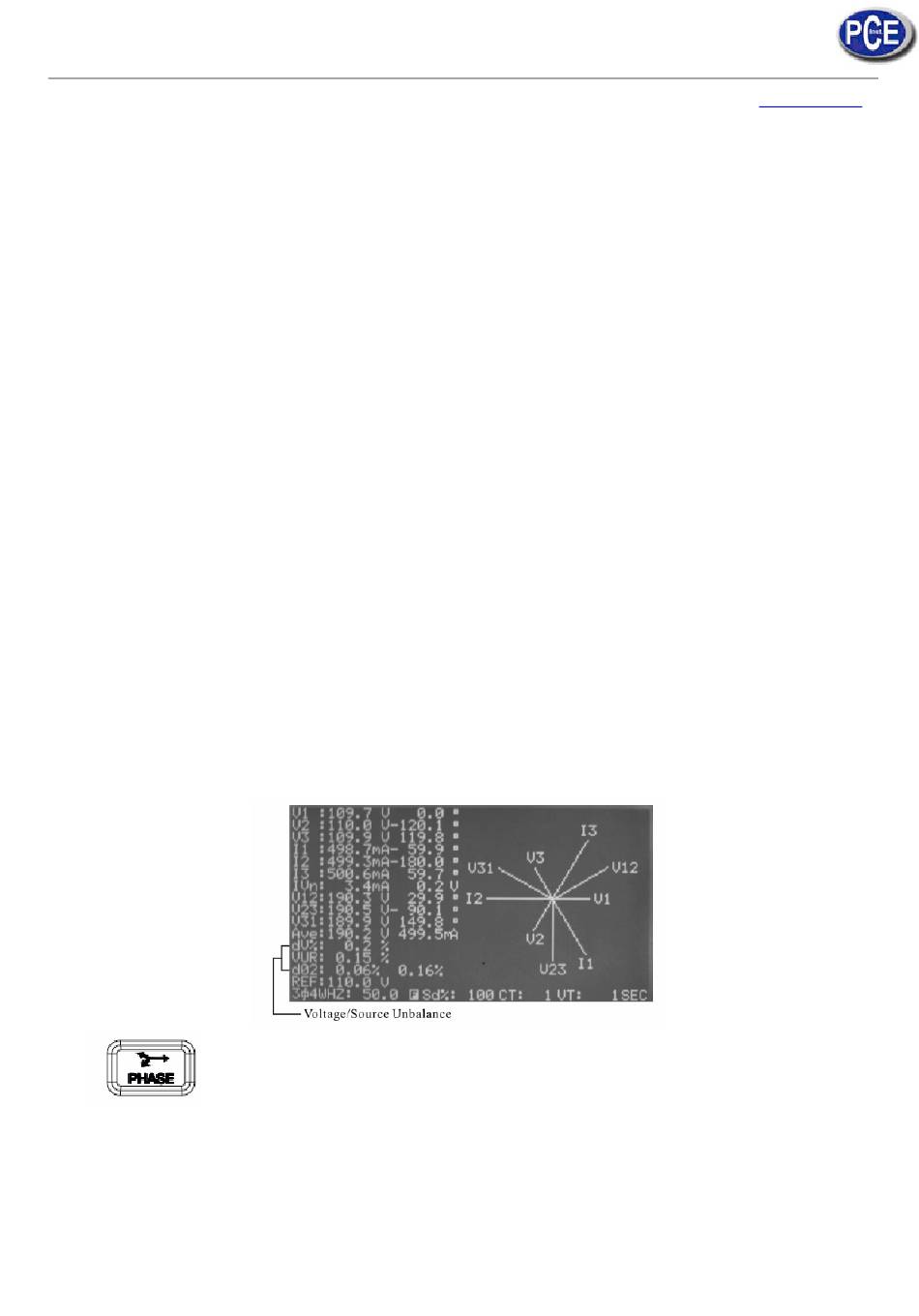

Pour vérifier si le courant d'un système est en équilibre, appuyez deux fois
sur la touche pour visualiser le diagramme du phaseur avec IUR.
Système d'équilibre
Si un système de charge à trois phases est équilibré, les paramètres seront indiqués de la
façon suivante:
I1=I2=I3
