Installation de l'unité extérieure
▼ Précautions d'installation
L'unité extérieure doit exclusivement être
installée à l'extérieur (dehors). Si un abri est
requis, il doit comporter de larges ouvertures
sur les 4 faces et respecter les dégagements
d'installation.
• Choisir l'emplacement de l'appareil après discussion
avec le client.
• Choisir un emplacement de préférence ensoleillé et à l'abri des
vents dominants forts et froids (mistral, tramontane, etc...).
• L'appareil doit être parfaitement accessible pour les travaux
d'installation et de maintenance ultérieurs
• S'assurer que le passage des liaisons vers le module
hydraulique est possible et aisé.
A ≥ 80 mm
B ≥ 100 mm
C ≥ 200 mm
D ≥ 300 mm
E ≥ 500 mm
G
B
B
J
F
G

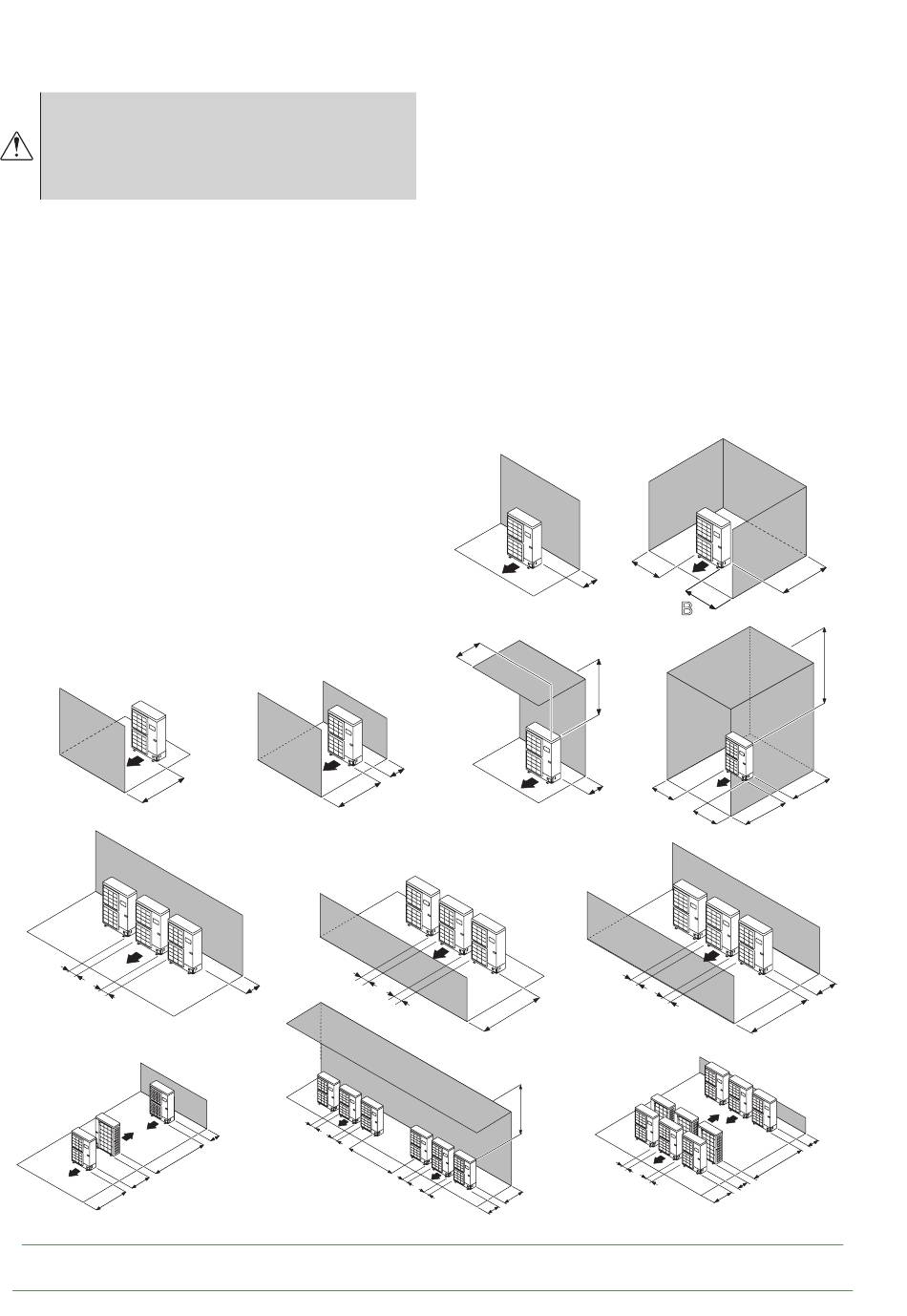

fig. 13 - Dégagements minimum d'installation autour de l'unité extérieure (tous modèles)
- 18 -
(page
20).
F ≥ 600 mm
G ≥ 1000 mm
H ≥ 1500 mm
J ≥ 2000 mm
K ≥ 3000 mm
G
B
D
B
B
B
B
H
B
• L'unité extérieure ne craint pas les intempéries,
cependant éviter de l'installer sur un emplacement
où elle risque d'être exposée à des salissures ou à
des écoulements d'eau importants (sous un chéneau
défectueux par exemple).
• En fonctionnement, de l'eau peut s'évacuer de l'unité
extérieure. Ne pas installer l'appareil sur une terrasse,
mais préférer un endroit drainé (lit de graviers ou sable).
Si l'installation est réalisée dans une région où la température
peut être inférieure à 0°C pendant une longue période,
vérifier que la présence de glace ne présente aucun danger.
Il est aussi possible de raccorder un tuyau d'évacuation
sur l'unité extérieure
• Aucun obstacle ne doit entraver la circulation de l'air
à travers l'évaporateur et en sortie du ventilateur
E
B
H
H
B
E
D
alfea Excellia HP A.I. / Installation / 1944 - FR
(voir fig. 14, page
19).
A
B
B B
G
B
A
B
B
B
B
B
F
H
(fig.
13).
D
H
D
E
E
H
E
K
