4.4 SOURCE
D'ALIMENTATION
ALGORITHMIQUE: 3 FILS
Si la source d'alimentation est intégrée dans une installation contrôlée par une centrale à système
algorithmique d'Aguilera Electrónica à 3 fils, la connexion à la boucle algorithmique est réalisée à travers
les raccords J1 et J2 situés dans la partie supérieure de la plaque de base.
3 types de branchement différents peuvent être réalisés, en fonction de l'utilisation souhaitée pour la
source d'alimentation auxiliaire.

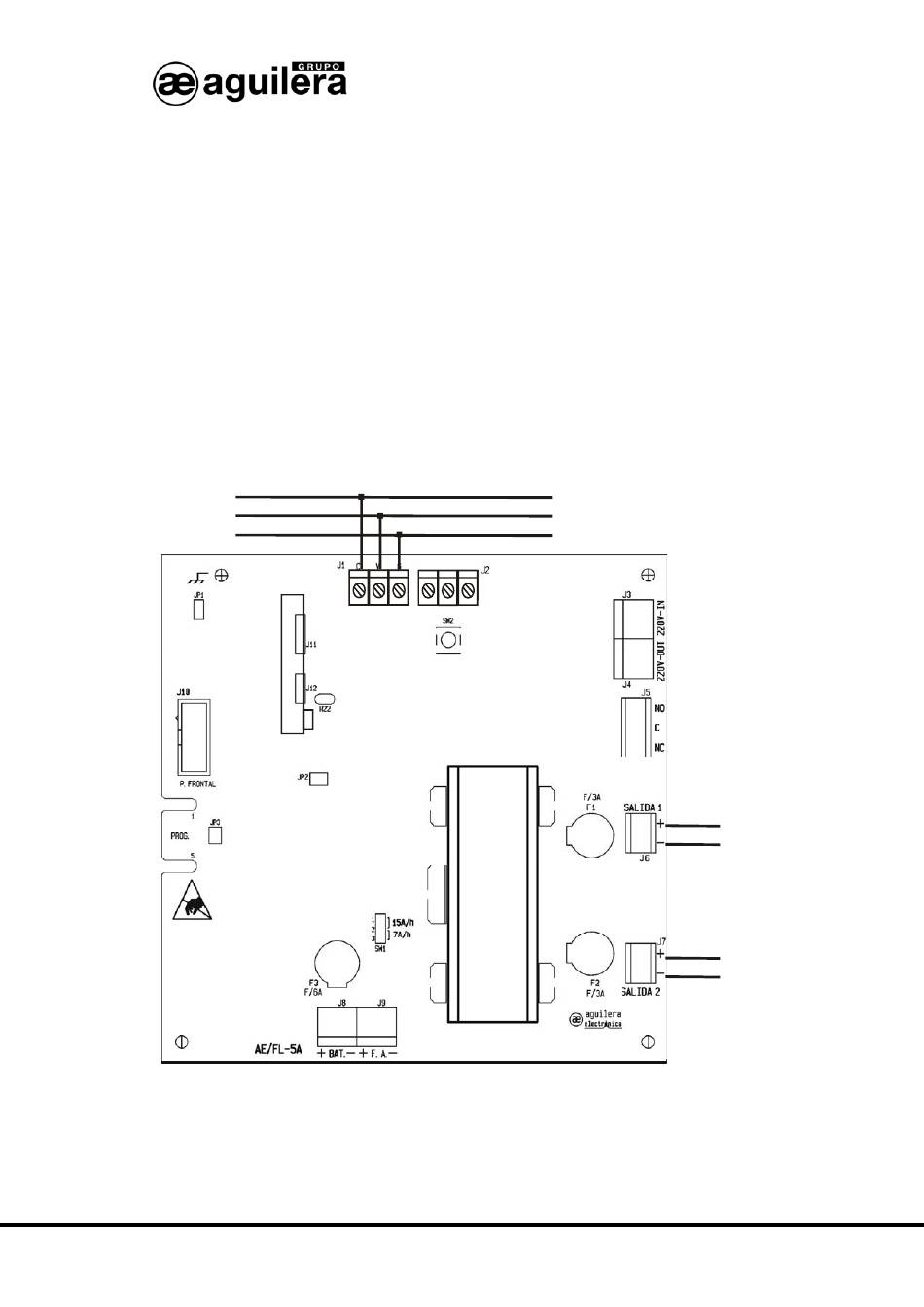

4.4.1 UTILISÉE COMME ALIMENTATION AUXILIAIRE POUR LES MANŒUVRES.
L'intégration dans la boucle algorithmique à 3 fils est réalisée uniquement par le raccord J1.
INTÉGRATION DANS LA BOUCLE ALGORITHMIQUE À 3 FILS
C
V
G
INTERFACE ALGORITHMIQUE À 3 FILS
Pour un fonctionnement correct, il est nécessaire que le module interface algorithmique à 3 fils soit situé
dans les connecteurs J11 et J12.
Les sorties de puissance sont limitées chacune à 3 A par le fusible de la plaque. S'il est nécessaire
d'augmenter cette puissance, il faut changer la valeur du fusible correspondant à la valeur souhaitée. Il
faut toujours tenir compte du fait que la sortie maximale de courant de la source est limitée à 4,5 A.
Ae-man-329-0.0 v1.1
AE/94-FA
C
V
G
ENTRÉE
SORTIE
17
SOURCE D'ALIMENTATION SÉRIE FA-5A
CONNEXION
UNE
C
COMMUNICATIONS
V
POSITIF
G
NÉGATIF
+24Vcc
SORTIES
DE
PUISSANCE
+24Vcc
AGUILERA ELECTRONICA
BOUCLE
