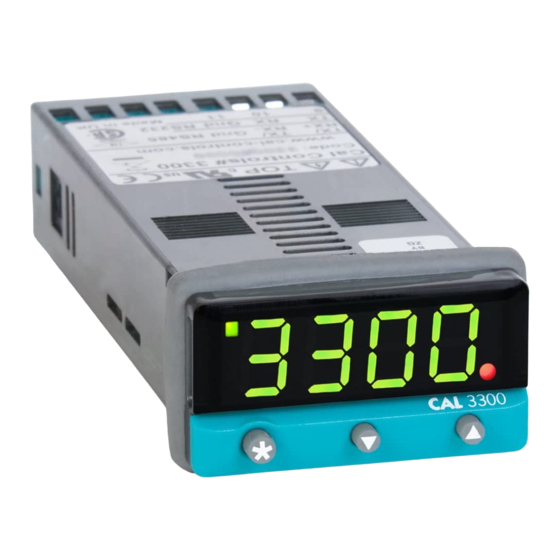

Manuel d’Instructions CAL 3300 / 9300 / 9400 Régulateurs de Température Auto-réglables CAL Controls CAL Controls Temperature Controllers Régulateurs de Température... -
Page 2: Table Des Matières
TABLE DES MATIERES CARACTERISTIQUES Cette page peut être photocopiée, puis utilisée comme une aide visuelle et DE L’AFFICHEUR comme un signet lors de la lecture des autres parties de ce manuel. MENU DES FONCTIONS MISE EN SERVICE Mise en service initiale AUTO-REGLAGE Programme d’auto-réglage et d’auto-réglage au point de consigne... -
Page 3: Menu Des Fonctions
MENU DES FONCTIONS La gamme de réglage est indiqué sous la description Cette page peut être photocopiée, puis de chaque fonction. Lorsque ceci est approprié, le utilisée comme une aide visuelle et réglage d’usine est indiqué en caractères gras. comme un signet lors de la lecture des autres parties de ce manuel. -
Page 4: Mise En Service
MISE EN SERVICE Pour entrer la configuration initiale en mémoire: Appuyer simultanément sur les touches pour une durée de 3 secondes. L’écran Il est nécessaire de programmer l’information suivante après la mise sous tension du de visualisation affichera alors ParK et la variable mesurée (la température) (c’est-à-dire contrôleur: 23°C ). -
Page 5: Au Point De Consigne
L’auto-réglage TUNE sera alors lancé. L’écran de visualisation affiche tunE pendant que la PROGRAMMATEUR température du processus augmente jusqu’au point de consigne. GENERATEUR DE RAMPE Remarque: Pendant le réglage, la LED du point de consigne principal SP1 clignotera. Lorsque l’auto-réglage ou l’auto-réglage AU POINT DE CONSIGNE est terminé, les valeurs PID Ce dispositif permet au régulateur d’augmenter ou de diminuer la température, de la sont automatiquement saisies. -
Page 6: Deuxieme Point De Consigne (Sp2)
DEUXIEME POINT DE CONSIGNE (SP2) INDICATEUR D’ALARME SP2 Lorsqu’un mode d’alarme SP2 est sélectionné dans SP2A, l’indicateur d’alarme -AL- affiche Configuration du second point de consigne SP2 en alarme d’une façon alternée la température de processus pendant la condition d’alarme. Configurer la sortie SP2 de façon à... -
Page 7: Liste De Fonctions
LISTE DES FONCTIONS (NIVEAUX 1 A 4) REGLAGES DU PROGRAMMATEUR (Consulter la page 5) Fonctions Options [Réglages d’usine] indiqués entre crochets Remarque: Un menu des fonctions est fourni à la page 3 de ce manuel. SPrr [0] à 9995 degrés/heure NIVEAU 1 LEVL 1 Détermine la vitesse de rampe. -
Page 8: Niveau 3
burn Sécurité rupture capteur MODE D’EXPLOITATION SP2 (Consulter la page 6) Attention: Ces réglages déterminent l’état de sécurité. Fonctions Options [Réglages d’usine] indiqués entre crochets [uP.SC] Haut d’échelle Haut d’échelle SP2.A [nonE] dV.hi dV.Lo bAnd FS.hi FS.Lo Cool dn.SC Bas d’échelle Bas d’échelle Mode d’exploitation SP2 principal. -
Page 9: Niveau 4
NIVEAU 4 DECOUPE DE PANNEAU DIN LEVL 4 Panneau DIN de 1,6 mm d’épaisseur : 45,0mm + 0,6 - 0,0 de largeur, 45,0mm + 0,6 - 0,0 Accéder au niveau 4 par l’intermédiaire de UEr , dans Level 3 (Niveau 3). Appuyer de hauteur. -
Page 10: Installation Electrique
INSTALLATION ELECTRIQUE EN61010 - / CSA 22.2 No 1010.1 92 La conformité ne sera pas compromise lors du branchement dans l’installation finale. (Se référer aux Renseignements de Sécurité Importants de la page 12). Conçu afin de n’offrir qu’un isolement de base minimal. TYPES DE SORTIE L’organisation responsable de l’installation devra assurer la réalisation d’un isolement supplémentaire approprié... -
Page 11: Choix Du Type D'entrée
CHOIX DU CAPTEUR DE TEMPERATURE Entrées de processus linéaires Gamme de sensibilité en mV: de 0 mV à 50 mV Thermocouples Description Gamme de sensibilité Linéarité Renseignements applicables pour toutes les entrées MS (entrées maximales de sonde) de la sonde Précision d’étalonnage: ±0,25 % MS ±1°C Fréquence d’échantillonnage:... -
Page 12: Securite Et Garantie
GARANTIE La société CAL Controls garantit l’absence de défauts de malfaçon et de matière de ce produit pour une période de trois (3) ans à partir de la date d’achat de celui-ci. 1 En cas de disfonctionnement, renvoyer l’appareil à l’usine. Si celui-ci s’avère être défectueux, la réparation ou le remplacement de l’unité... - Page 13 CAL Controls Temperature Controllers CAL Controls Ltd Bury Mead Road, Hitchin, Herts, SG5 1RT. UK Tel: + 44 (0)1462-436161 Fax: + 44 (0)1462-451801 email: support@cal-controls.co.uk http://www.cal-controls.com CAL Controls Inc 1580 S.Milwaukee Avenue, Libertyville, IL 60048. USA Tel: (847) 680-7080 Fax: (847) 816-6852...
