Caractéristiques
Emission infrarouge
avec diode GaA1As
Modulation continue 1,5 KHz
Longueur d'onde de
l'émission 880 nm
Alimentation 12 - 24
Vac/dc
Consommation en
12 Vac/dc : le récepteur 34 mA
l'émetteur 45 mA
Consommation en
24 Vac/dc : le récepteur 34 mA
l'émetteur 42 mA
17:02 Page 6
Double relayage oui
Contact de sortie 1 NF - 1 NO
Pouvoir de coupure en
Courant Continu 24W - 48V
Pouvoir de coupure en
Courant Alternatif 60VA - 48V
Température de
fonctionnement -10° à +55°C
Protection IP43
Portée 10 m
Encombrement (figure 2) 90 x 60 x 28
6

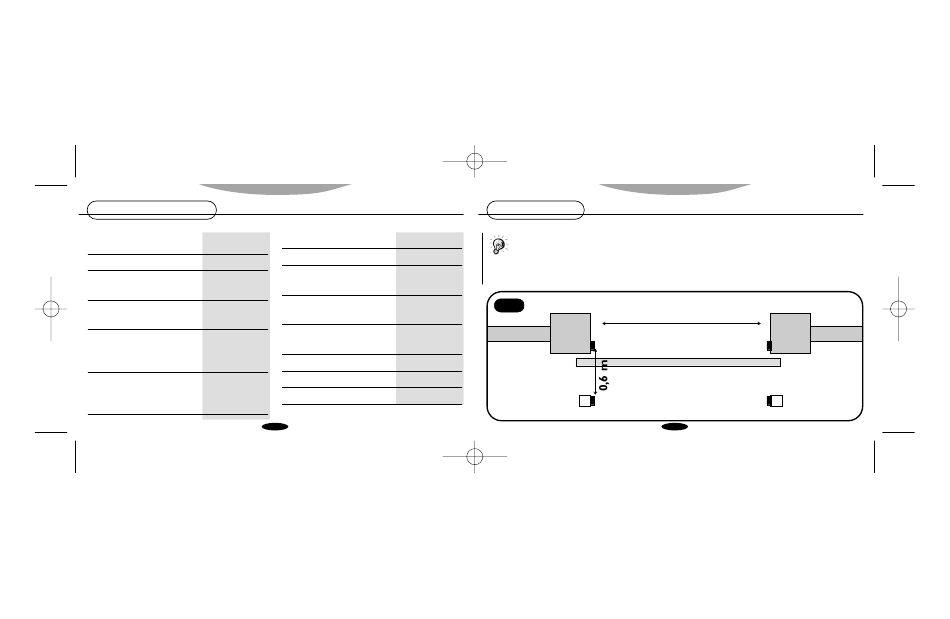

Installation
Conseil SIMINOR
En cas d'installation de 2 jeux de cellules, croisez les cellules émettrices avec les cellules
réceptrices en gardant entre les jeux une distance de 60 centimètres pour un passage de 5
mètres (figure 3).
3
2
3
5 m
3
2
