Port Ethernet
Le port Ethernet de la carte de branchement arrière de l'alarme du serveur Netra ct 800
est un connecteur RJ-45 en 10 base T.
1
FIGURE 5-39
TABLEAU 5-27
N° broche
1
2
3
4
5
6
7
8
94
Guide d´installation du serveur Netra ct • Mars 2001
8

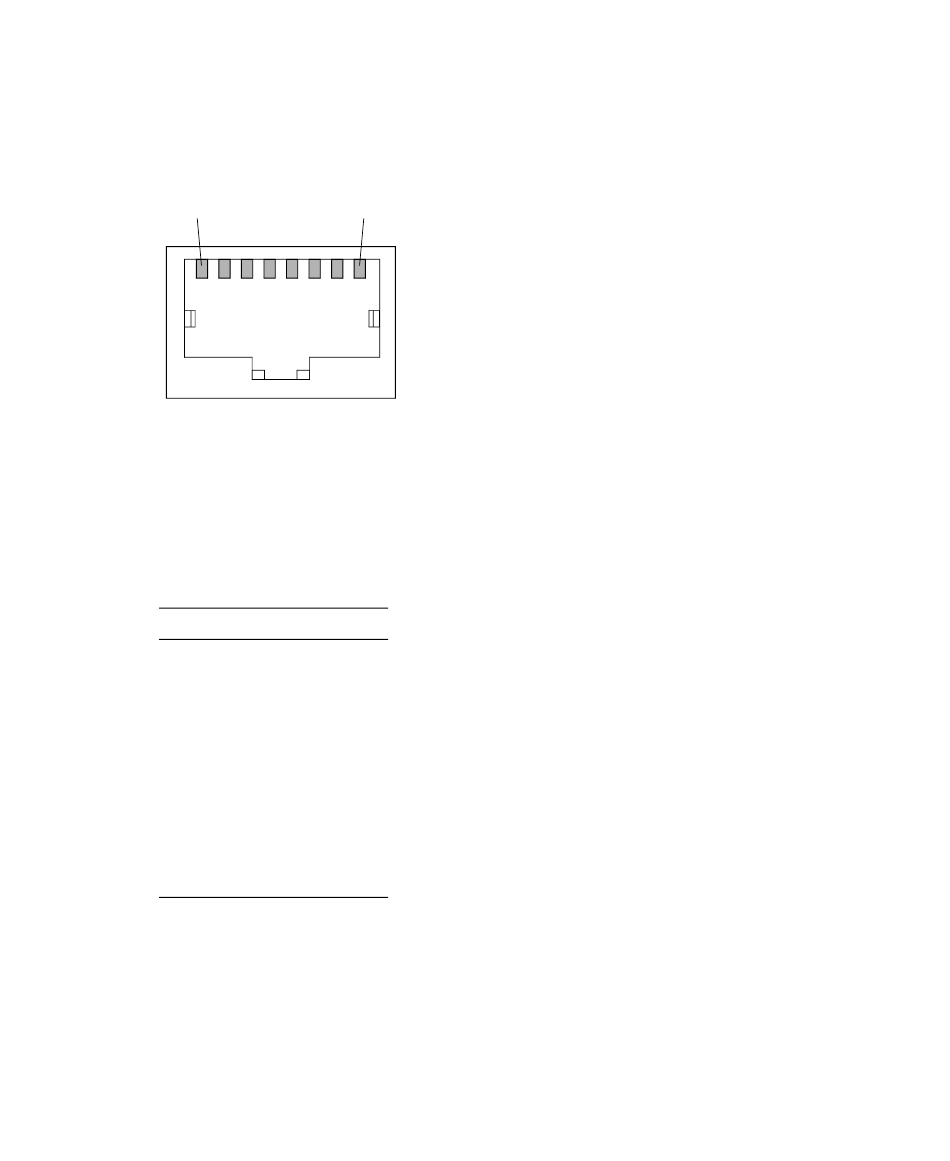

Diagramme du connecteur Ethernet RJ45
Brochage du connecteur Ethernet, carte de branchement arrière de l'alarme
(serveur Netra ct 800)
Description
TXD+
TXD-
RXD+
Non utilisée
Non utilisée
RXD-
Non utilisée
Non utilisée
