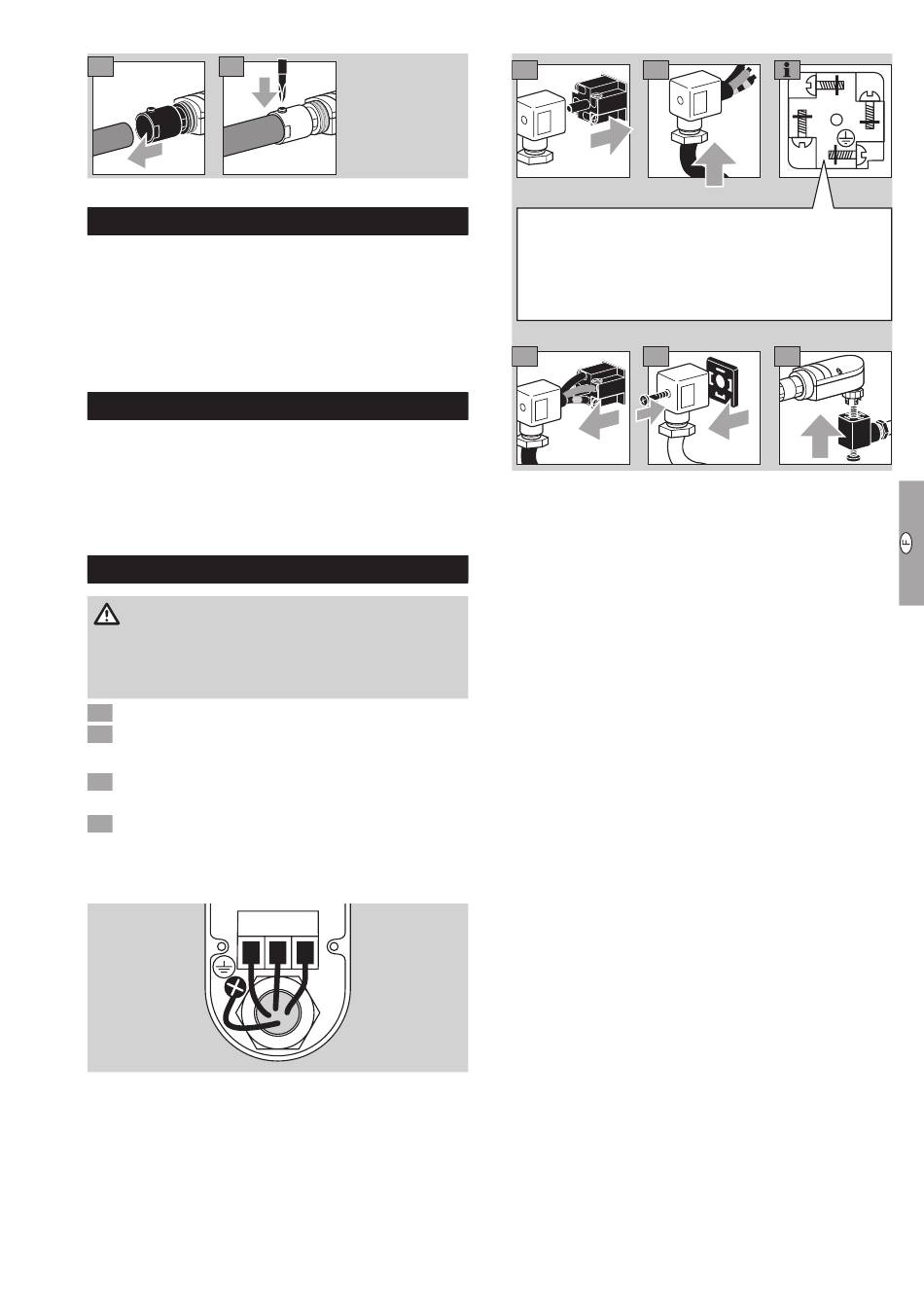

UVS 10 avec adaptateur UVS 1
1
2
Choix des câbles
▷ Utiliser un câble de secteur approprié – conforme
▷
aux prescriptions locales.
▷ Câble de signal ≤ 2,5 mm².
▷
▷ Le presse-étoupe de l'UVS 10..G1 ou du connec-
▷
teur de l'UVS 10..P2 est conçu pour des dia-
mètres de câble de 7 à 13 mm.
Pose des câbles
▷ Eviter les influences électriques externes.
▷
▷ Poser les câbles séparément et, si possible, pas
▷
dans un tube métallique.
▷ Ne pas poser parallèlement le câble UV et le câble
▷
d'allumage et prévoir un écartement maximal.
Câblage
AVERTISSEMENT
Danger de mort par électrocution ! Avant de tra-
vailler sur des éléments conducteurs, mettre ceux-
ci hors tension !
1 Mettre l'installation hors tension.
2 Fermer l'alimentation gaz.
UVS 10..G1
Faire passer les câbles à travers le presse-étoupe
M20.
4 Câbler la cellule UV y compris le conducteur de
protection selon le schéma de câblage du boîtier
de sécurité, du détecteur de flamme ou de la
commande de brûleur pertinente.
1 2 3
UVS 10..P2
3
4
Câbler le connecteur y compris le conducteur de
protection selon le schéma de câblage du boîtier
de sécurité, du détecteur de flamme ou de la com-
mande de brûleur correspondante.
5
6
F-3
3
1
2
7
