3 Installation
3.1 Montage
Montage sur rail
Fixer l'appareil sur le rail (cf. page 19).
Un montage mural est possible grâce aux deux
perçages Ø 5,5 mm.
Plusieurs appareils peuvent également être
montés sur un manifold à l'aide des accessoires
correspondants (cf. chapitre 11).
Appareil de terrain
L'appareil est monté sur l'équerre 1400-7432
(cf. page 20).
3.2 Raccordement électrique
Pour les raccordements électriques, respecter les
prescriptions relatives aux installations électriques
et à la prévention des accidents du travail en
vigueur dans le pays d'installation de l'appareil.
En Allemagne, il s'agit des règlements VDE et
des règles de protection contre les accidents des
conventions collectives.
Respecter impérativement l'affectation des
bornes indiquée dans le certificat. Un mau-
vais branchement électrique peut entraîner la
neutralisation des dispositifs de protection
contre les risques d'explosion !
Î Brancher les fils du signal d'entrée aux
bornes de raccordement (+) et (–). Les bornes
de raccordement sont prévues pour des fils
de 0,2 à 2,5 mm² (cf. chapitre 9). Aucune
tension d'alimentation supplémentaire n'est
nécessaire.
EB 6111 FR
4 (0) à 20 mA

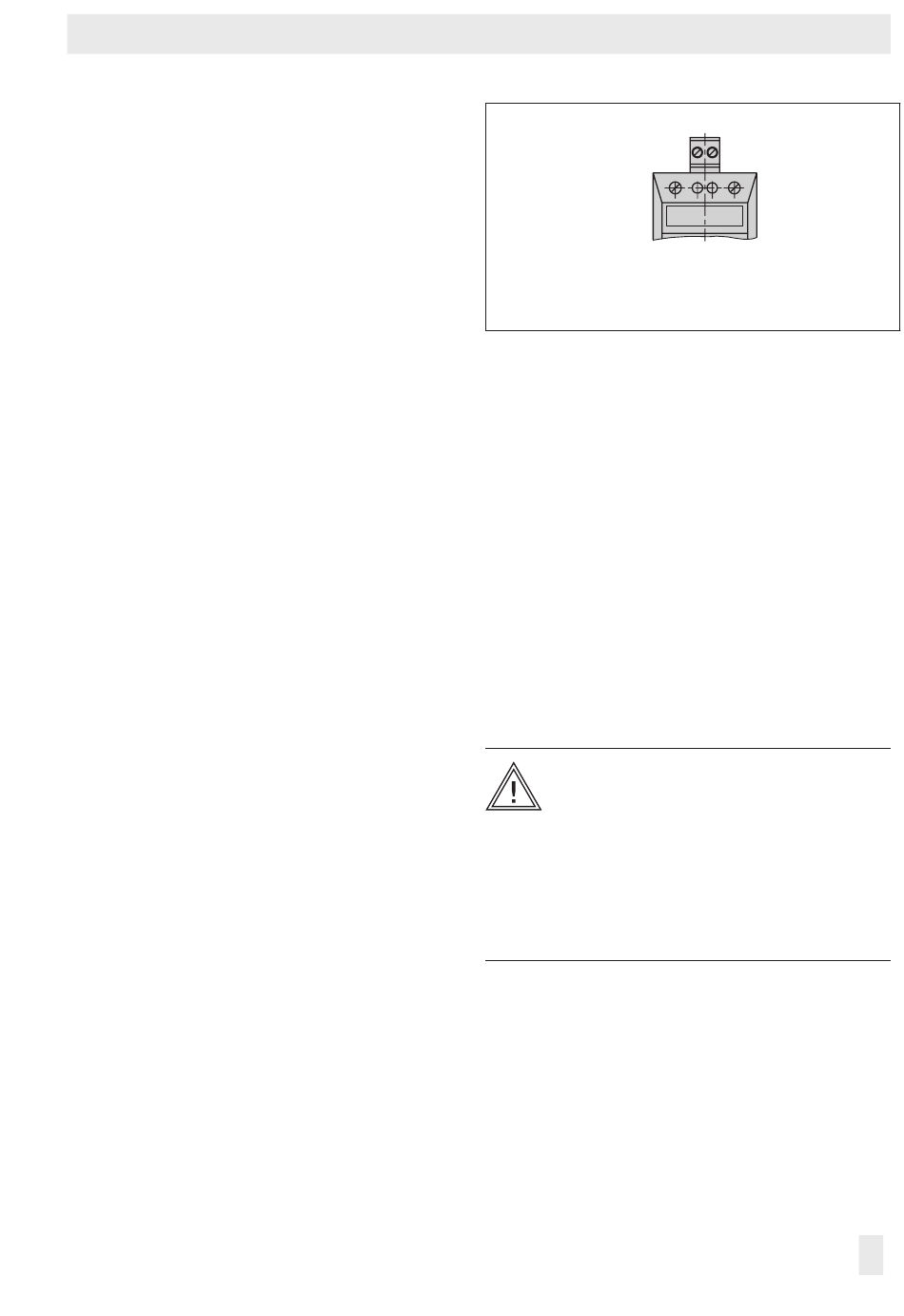

Fig. 3 : Raccordement des bornes · Signal d'entrée
3.2.1
Montage et installation en
zones Ex
Les normes EN 60079-14: VDE 0165 Partie 1
« Matériel électrique pour atmosphères explosives
gazeuses » et EN 50281-1-2: VDE 0165 Partie 2
« Matériel électrique destiné à être utilisé en
présence de poussières combustibles ».
Si plusieurs appareils électriques à sécurité
intrinsèque doivent être raccordés ensemble, les
valeurs maximales admissibles du certificat
d'examen CE s'appliquent (U
ou P
, C
ou C
et L
ou L
0
i
0
i
AVERTISSEMENT !
Un branchement électrique incorrect peut
entraîner la neutralisation des dispositifs
de protection contre les risques
d'explosion !
Respecter l'affectation des bornes
indiquée dans le certificat !
3.3 Raccordement pneumatique
Montage sur rail
Par défaut, les raccordements pneumatiques à
l'entrée (SUPPLY 9) et à la sortie (OUTPUT 36)
sont conçus pour raccorder des flexibles d'un
Installation
+ _
_
ZERO
+
SPAN
ou U
, I
ou I
i
0
i
0
).
0
, P
i
9
